Расчет поршневого кольца





Назначаем материал кольца – серый чугун, модуль упругости материала Е=1´105 МПа.

Определяем среднее значение давления кольца на стенку цилиндра

, МПа,

где А0=3t, мм,

мм,

МПа.

Определяем давление кольца на стенку цилиндра в различных точках окружности

, МПа,

где μх–переменный коэффициент, определяемый изготовителем в соответствии с принятой формой эпюры давления кольца на зеркало цилиндра. Для каплевидной формы эпюры давления кольца имеем:

Угол ψ, град. 0 30 60 90 120 150 180
Коэффициент μк 1,05 1,05 1,14 0,9 0,45 0,67 2,85
Давление р, МПа 0,193 0,193 0,210 0,166 0,083 0,123 0,524

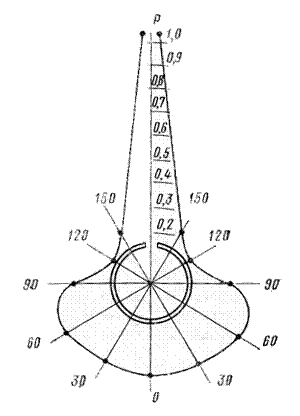

По полученным данным строим каплевидную эпюру давления кольца на стенку цилиндра (рис. 2).

Рис. 2 Эпюра сил давления кольца на стенку цилиндра

Определяем напряжение изгиба кольца в рабочем состоянии

, МПа,

МПа.

Определяем напряжение изгиба при надевании кольца на поршень , МПа,

где m=1,57,

МПа.
