Конструкция трехфазного асинхронного двигателя

ТРЕХФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ

Простота производства, дешевизна, надежность в работе привели к тому, что асинхронный двигатель (АД) стал самым распространенным электродвигателем. Они могут работать как от трехфазной электрической сети, так и от однофазной.

Трехфазные асинхронные двигатели применяются:

-в нерегулируемых электроприводах насосов, вентиляторов, компрессоров, нагнетателей, дымососов, транспортеров, автоматических линий, кузнечно-штамповочных машин и др.:

-в регулируемых электроприводах металлорежущих станков, манипуляторов, роботов, грузоподъемных механизмов, общепромышленных механизмов с изменяющейся производительностью и др.

Конструкция трехфазного асинхронного двигателя

В зависимости от способа выполнения обмотки ротора асинхронного двигателя последние разделяются на две группы: двигатели с короткозамкнутой обмоткой на роторе и двигатели с фазной обмоткой на роторе.

Двигатели с короткозамкнутой обмоткой на роторе более дешевы в производстве, надежны в эксплуатации, имеют жесткую механическую характеристику, т. е. при изменении нагрузки от нуля до номинальной частота вращения машины уменьшается всего на 2-5%. К недостаткам таких двигателей относятся трудность осуществления плавного регулирования частоты вращения в широких пределах, сравнительно небольшой пусковой момент, а также большие пусковые токи, в 5-7 раз превышающие номинальный.

Указанными недостатками не обладают двигатели с фазным ротором, но конструкция ротора у них существенно сложнее, что ведет к удорожанию двигателя в целом. Поэтому их применяют в случае тяжелых условий пуска и при необходимости плавного регулирования частоты вращения в широком диапазоне. В лабораторной работе рассматривается двигатель с короткозамкнутым ротором.

Трёхфазный асинхронный двигатель имеет неподвижную часть – статор 6 (рис. 6.1), на котором расположена обмотка, создающая вращающееся магнитное поле, и подвижную часть – ротор 5 (рис. 6.1), в котором создается электромагнитный момент, приводящий во вращение сам ротор и исполнительный механизм.

Сердечник статора имеет форму полого цилиндра (рис. 6.2). Для уменьшения потерь энергии от вихревых токов он набирается из отдельных, изолированных друг от друга лаковой пленкой листов электротехнической стали.

На внутренней поверхности сердечника расположены пазы, в которые укладывается обмотка статора. Сердечник запрессован в корпус (станину) 7 (рис. 6.1), изготовляемый из чугуна или сплава алюминия.

У двигателя с одной парой полюсов обмотка статора выполняется из трех одинаковых катушек, называемых фазами. Каждая фаза обмотки укладывается в противоположные пазы сердечника статора, фазы обмотки сдвинуты в пространстве друг относительно друга на угол и соединены между собой по особым правилам. Начала и концы фаз обмотки статора присоединяются к выводным зажимам клемной коробки 4 (рис. 6.1), что позволяет соединить фазы обмотки статора звездой или треугольником. В связи с этим асинхронный двигатель можно включить в сеть с линейным напряжением, равным Uф обмотки (обмотка статора соединяется треугольником) или Uф (обмотка соединяется звездой).

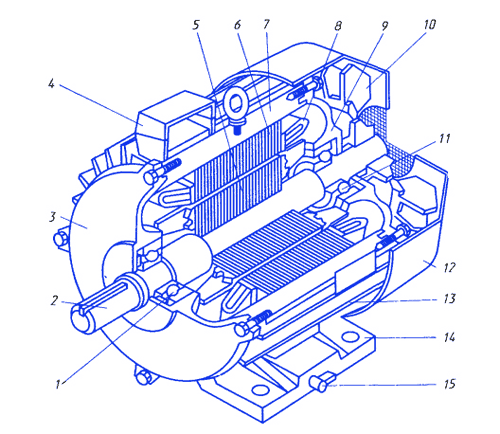

Рис. 6.1. - Общий вид асинхронного двигателя:

подшипники - 1 и 11, вал - 2, подшипниковые щиты - 3 и 9, клёммная коробка – 4, ротор - 5, статор - 6, станина - 7,

лобовые части фазной обмотки статора - 8, вентилятор - 10, колпак - 12, ребра - 13, лапы – 14, болт заземление - 15

Рис. 6.2.

Рис. 6.3.

Ротор 5 (рис. 6.1) состоит из сердечника и короткозамкнутой обмотки. Сердечник ротора 1 (рис. 6.3) набирается из листов электротехнической стали и крепится на валу 2 (рис. 6.3) двигателя, листы изолируются друг от друга окалиной, образующийся в процессе прокатки. Листы ротора имеют пазы, в которых размещаются обмотка.

Двигатели с короткозамкнутой обмоткой на роторе имеют ряд конструктивных исполнений по форме пазов на роторе. Форма пазов ротора выбирается в зависимости от требований к пусковым характеристикам двигателя. Наиболее рациональными для пазов ротора с короткозамкнутой клеткой являются трапецеидальные овальные пазы. Существуют и другие модификации пазов ротора (бутылочного и трапецеидального профиля).

Короткозамкнутая обмотка ротора 3 (рис. 6.3) обычно выполняется литой из алюминиевого сплава. В процессе заливки образуются как стержни (проводники) обмотки, расположенные в пазах, так и замыкающие их накоротко кольца, расположенные вне сердечника ротора. Кольца могут быть снабжены вентиляционными лопатками для улучшения вентиляции двигателя и теплоотвода от обмотки ротора. Отсутствие изоляции обмотки ротора обеспечивает хороший отвод тепла от обмотки к сердечнику. Такую короткозамкнутую обмотку ротора, называемую «беличьей клеткой».

Вал вращается в подшипниках, укрепленных в боковых щитах 3 и 9 (рис. 6.1), называемых подшипниковыми. Подшипниковые щиты крепятся к станине 7 (рис. 6.1) при помощи болтов.

Между ротором и статором асинхронного двигателя имеется воздушный зазор. При выборе воздушного зазора сталкиваются противоречивые тенденции. Минимальный (выбранный по механическим соображениям) воздушный зазор приводит к уменьшению тока холостого хода двигателя и увеличению коэффициента мощности. Однако при малом воздушном зазоре увеличиваются добавочные потери в поверхностном слое статора и ротора, добавочные моменты и шум двигателя. Вследствие роста потерь уменьшается КПД. Поэтому в современных сериях асинхронных двигателей воздушный зазор выбирается несколько большим, чем требуется по механическим соображениям (чтобы ротор при работе не задевал о статор).

Принцип действия асинхронного двигателя основан на двух явлениях: образовании вращающегося магнитного поля токами обмотки статора и воздействии этого поля на токи, индуцированные в короткозамкнутых витках обмотки ротора.
