Исследование параметров схемы при изменении номинала конденсатора С4

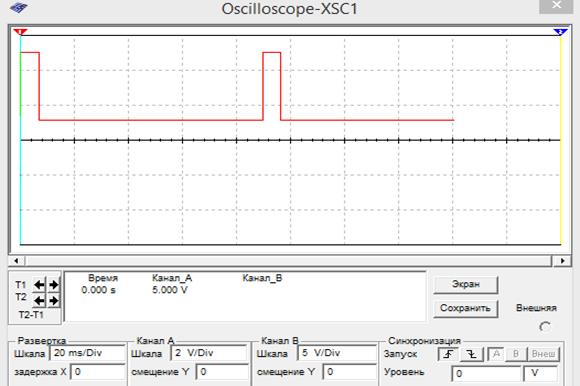

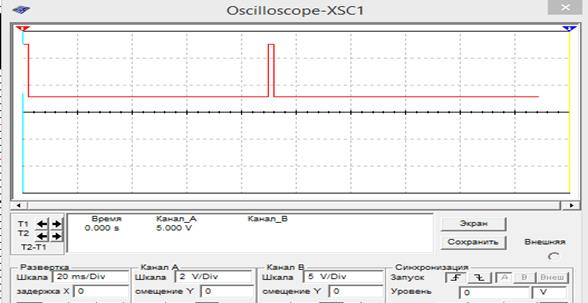

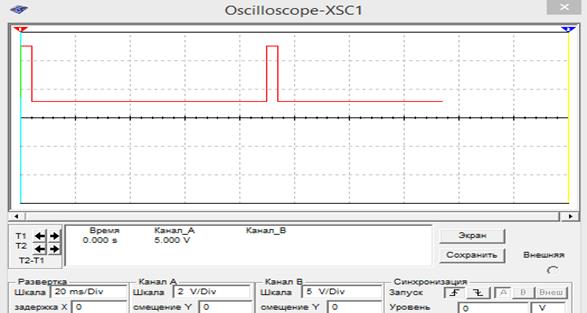

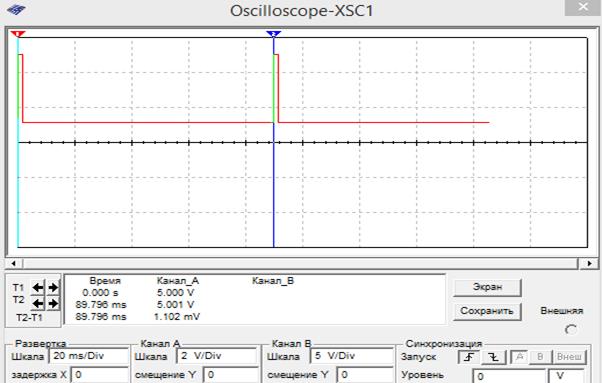

Проводил исследования полярного конденсатора в интервале от 800нф до 3,9мкф. Результаты изменений наблюдаем ниже:

С4=800нф

С4=1мкф

С4=1,2мкф

С4=1,4мкф

С4=1,6мкф

С4=1,8мкф

С4=2мкф

С4=2,2мкф

С4=2,4мкф

С4=2,8мкф

С4=3мкф

С4=3,9мкф

Исходя из выходных сигналов, можно сделать вывод: с увеличением емкости полярного конденсатора, длительность импульса в отклике схемы увеличивается, при неизменном периоде сигнала.

Схема генератора прямоугольных импульсов на основе мультивибратора показала нам, что изменяя параметры ЭРЭ, как конденсаторов и резисторов в ждущем мультивибраторе, привело к изменению скважности и длительности импульсов выходного сигнала схемы.

Заключение

В курсовом проекте была проделана работа, где была поставлена задача: определить влияние дискретных элементов на отклик схемы, меняя номинал электро-радио элементов. Все исследования были сделаны с помощью программы Multisim, с которой можно проделать моделирование любой электронной схемы, не используя механический труд, пайки, определенной измерительной аппаратуры и приборов. тем самым экономя время на проведения исследования.

Фундаментом курсового проекта была взята схема генератора прямоугольных импульсов на основе мультивибратора. Импульсными генераторами называют электронные устройства, преобразующие энергию источников постоянного напряжения в энергию электрических импульсов.

На основе мультивибратора была взята схема курсового проекта.Используя четыре логических элементах 2И-НЕ, мультивибратор дает на выходе положительный импульс.У мультивибратора нет возможности регулирования скважности, но за счет логических элементов 5A и U6A появилась возможность регулировать скважность. Также параметры ЭРЭ С4 и R3 дают возможность изменять длительность импульса.

Анализируя весь процесс исследования курсового проекта, можно сделать вывод: любые изменение параметров радиоэлементов в схеме, влияют на работоспособность схемы напрямую. Изменяются выходные характеристики сигнала, амплитуда, фазовый сдвиг, формы сигналов.

Проделая такую работу с электрической схемой, можем добиться нужных результатов и параметров,которые непосредственно пригодятся нам в быту.
