Исследование параметров схемы при изменении номинала резисторов R1

В первую очередь для исследования схемы, взял переменный резистор R1.По умолчанию программы Multisim, в его параметры были ведены как 50%. Теперь буду производить изменения процентного соотношения переменного резистора, не меняя его номинал в 1МОм. После чего заметим изменения в выходных характеристиках.

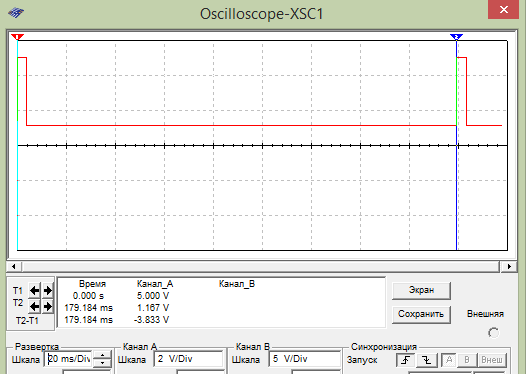

R1=1МОм,0%

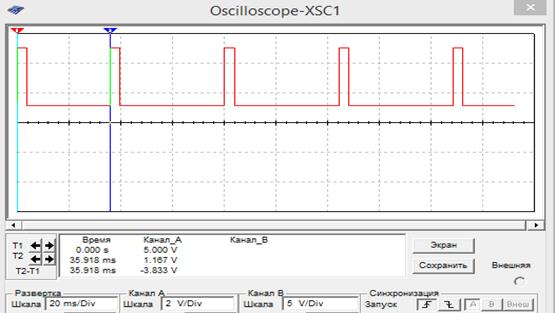

R1=1МОм,10%

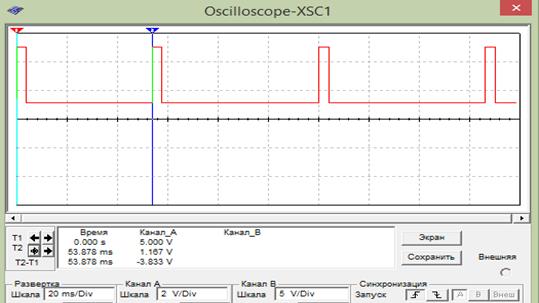

R1=1МОм,20%

R1=1МОм,30%

R1=1МОм,40%

R1=1МОм,50%

R1=1МОм,60%

R1=1МОм,70%

R1=1МОм,80%

R1=1МОм,90%

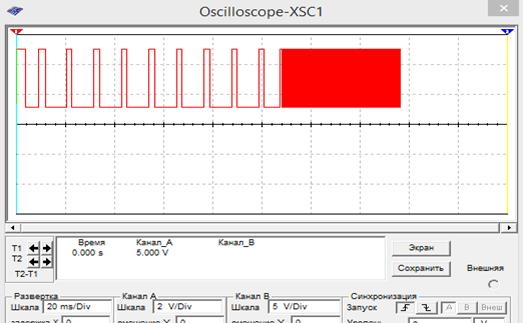

R1=1МОм,95-100%

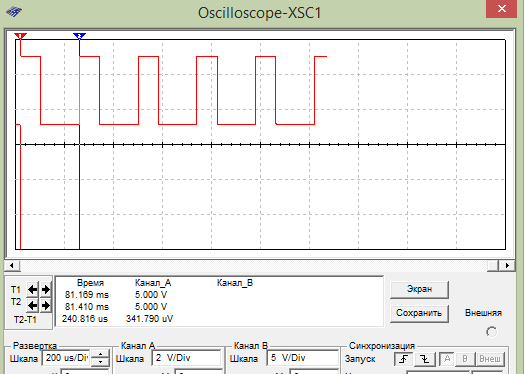

R1=1МОм,100%

В следствие проделанного исследования с R1 было замечено, что с изменением процентного соотношения переменного резистора от 0 до 100 % в номинале 1МОм, период сигнала уменьшался от 179мс до 240мкс.

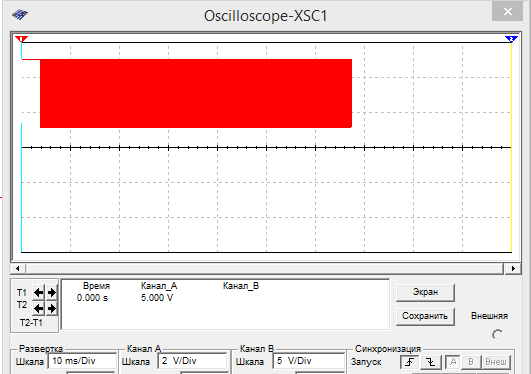

При обрыве переменного резистора в первом и третьем контакте, будем наблюдать постоянный сигнал в амплетуде 1,16 В:

При коротком замыкании данного резистора, частота сигнала увеличится и на выходе осциллографа будем наблюдать следующее:

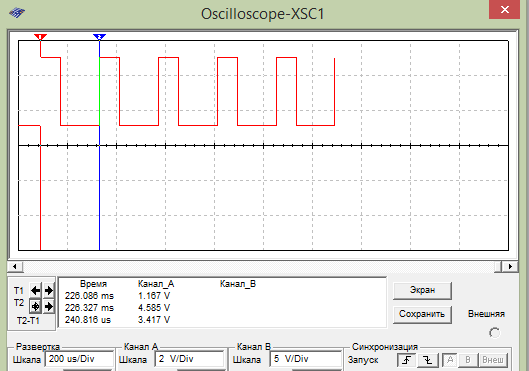

Для более ясного показания изменил развертку до 200мк\дел и добился точного показания периода сигнала, равного 240 мкс.
