Конструктивные схемы каркасов







Каркас предназначен для восприятия всех нагрузок, действующих от здания, и передаче их через фундаменты основанию.

Несущие элементы сборного железобетонного каркаса включают: колонны высотой на один-два этажа с одной консолью для крайнего ряда и двумя консолями для среднего ряда; ригели таврового сечения с полкой для опирания плит перекрытий; стены диафрагмы из бетон­ных панелей, имеющие одно- или двусторонние консольные полки в верхней зоне для опирания перекрытий. Кроме того, в номенклатуру элементов системы входят фундаменты, панели стен-диафрагм, связевые балки, элементы лестниц и др.

К преимуществам каркасно-панельной системы перед другими системами относят фиксированную передачу нагрузки, возможность возведения многоэтажных и высотных зданий, обеспечение надеж­ного контроля качества изделий, стыков и производства работ; отно­сительно небольшое влияние случайных эксцентриситетов; возможность применения больших шагов и пролетов (до 18 м), унифициро­ванных конструктивных элементов; возможность размещения в пер­вых этажах зданий предприятий общественного обслуживания без изменения конструктивной схемы зданий; возможность включения в здание помещений больших площадей и, при необходимости, после­дующей перепланировки.

К недостаткам каркасно-панельной системы можно отнести по­вышенный по сравнению с бескаркасными зданиями расход стали (до 20-30 %), увеличение числа монтируемых элементов с разницей в их массе, увеличение стоимости (на 5-10%) и трудоемкости (на 10-15%).

Здания могут проектироваться с полным и неполным каркасом. При полном каркасе колонны устанавливают как внутри, так и по периметру здания. Они воспринимают нагрузки от покрытий, пере­крытий и навесных стен.

При неполном каркасе колонны размешают только внутри здания, а наружные стены являются не только ограждающими, но и несущи­ми. В каркасных остовах зданий возможна конструктивная схема без ригелей (безригельный каркас) с опорой перекрытий и покрытий не­посредственно на колонны.

Каркасы могут быть одноэтажными и многоэтажными, однопролетными и многопролетными с консолями и без консолей (рис. 1).

Однопролетные одноэтажные каркасы используют для обществен­ных зданий с крупными помещениями. Каркасы жилых зданий обычно проектируются двухпролетными.

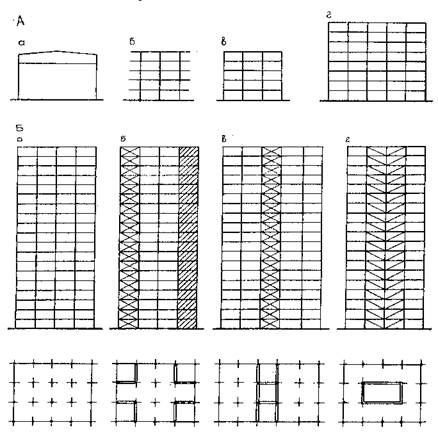

Рис.1. Каркасы:

А - виды каркасных зданий: а — одноэтажное однопролетное; б, в, г — многоэтажное, двух-, трех- и многопролетное; б - с консолями; в, г — без консолей; Б - компоновочные схемы каркасных зданий: а —рамная; б—рамно-связевая; в — связевая; г - каркасно-ствольная
