Зданий





Объемные блоки - крупные конструктивные элементы, которые более точно будет наименовать объёмно-пространственными. Они являются крупной конструкцией объ­емной формы, в полом пространстве которой заключен определенный функциональный фрагмент здания. Объемные блоки могут заключать в себе комнату, лестничную клетку, либо служить пространственной границей между помещениями здания и внешней сре­дой (Т -, П или Z - образные элементы лоджий, эркеров, ризалитов).

Конструкции объемных блоков разработаны в СССР в 1950-х годах и после провер­ки в экспериментальном строительстве внедрены в массовое производство в конце 1960-х - начале 1970-х годов.

Объемно-блочные домостроение (ОБД) позволяет максимально использовать возможности заводского производства благодаря пере­несению на завод 75-80% трудовых процессов, в 5-6 раз сократить число типоразмеров сборочных элементов, повысить производитель­ность подъемно-транспортных механизмов и труда рабочих, в 2-3 раза сократить сроки возведения зданий, на 10-15 % снизить их стоимость и повысить качество строительства.

Из объемных блоков строят жилые здания, общежития и гостини­цы, спальные корпуса санаториев и др.

Объемный блок представляет собой законченную структурную со­ставляющую здания в виде замкнутой пространственной конструкции. В зависимости от назначения и размеров к объемным блокам предъявляются следующие основные требования: прочность, устойчивость, жесткость, долговечность, огнестойкость, трещиностойкость, неизменность при динамических нагрузках во время транспортировки и монтажа.

Готовые объемные блоки должны быть водонепроницаемыми, противостоять температурно-влажностным воздействиям, и удовлетворять эксплуатационным требованиям.

Объемные блоки должны быть рациональными по объемно-планировоч- ному и архитектурно-конструктивному решению, экономичными и технологичными в заводском производстве, иметь минималь­ную массу.

К ограждающим конструкциям блоков предъявляют требования звукоизоляции, теплозащиты, гидроизоляции, герметизации, санитар­но-гигиенических параметров.

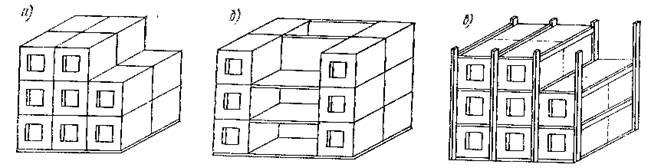

Рис.5.40. Конструктивные схемы домов из объемных блоков:

а – блочные дома из блоков на одну комнату; б – панельно-блочные с рядовым

расположением блоков; в – каркасно-блочные дома.



Объемные блоки могут быть классифицированы:

по типологическим признакам - блоки жилых комнат, санитарно-кухонные, смешанные (кухня-жилая комната, санитарный узел и часть коридора), блок лестницы, вспомогательные (рис. 5.41- 5.42)

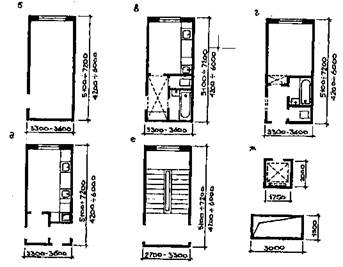

Рис. 5.41. Примеры планировки квартир в зданиях из объемных блоков:

а – квартиры типового этажа; б – жилая комната; в – санитарно-кухонный блок;

г,д- блоки смешанного назначения; е - блок-лестницы; ж, з - вспомогательные

блоки (шахты лифтов, коммуникации и т.д.)



по функциональному назначению - блок санитарно-технических кабин, блок-комнаты, блок-квартиры, блок лифтовых шахт, машин­ных отделений лифтов, лестниц, фундаментов, крыши, вентиляци­онных камер и лоджий (рис. 5.42). Цельноформованная блок-лестница (рис. 5.42, а) представляет собой четырехстенную железобетонную объемную конструкцию, с которой монолитно соединены две складки лестничных маршей и две лестничные площадки. Эта конструкция обладает повышенной пространственной жесткостью и имеет минимальное количество закладных деталей, необходимых лишь для поэтажного соединения лестничных блоков. Технико-экономические показатели конструкции цельноформованной блок-лестницы выгодно отличаются от показателей сборной лестницы: расход железобетона меньше на 24 %, арматурной стали на 26 %, а трудоемкость изготовления - на 22 %. В пространствен-ном лестничном блоке (рис.5.42, б) монолитно соединены между собой два лестничных марша, две лестничные площадки и опорный стеновой элемент, расположенный между маршами и площадками. Для облегчения массы конструкции стеновой элемент может выполняться с вырезами различной конфигурации. При применении пространственных лестничных блоков вместо сборных лестниц достигается определенный экономический эффект: расход железобетона уменьшается на 3,4%, стали – на 3,6%, трудоемкость изготовления - на 31,4%. Объемный лестнично-лифтовой блок (рис. 5.42, в ) состоит из железобетонной лифтовой шахты и монолитно-связанных с ней двух лестничных маршей и мусоропровода. Основные технико-экономические показатели этого лестнично-лифтового блока выгодно отличаются от показателей сборного варианта: количество монтажных элементов меньше в 2 раза, расход железобетона ниже на 14%, а стали – на 4%. Сборная блок-лестница представлена на рис.5.42, г, состоит из четырехстенного элемента и присоединенных к нему на сварке опорных балок, лестничных площадок и маршей;



а б



в г

Рис.5.42. Железобетонные объемные лестничные блоки:

а – цельноформованная блок-лестница; б – пространственный лестничный блок; в

– объемный лестнично-лифтовой блок; г – сборная блок-лестница.



по размерам - малые блоки (блоки на одну комнату) с площадью до 15 м2, средние (блоки на две комнаты) с площадью до 25 м2 общей площади пола;по общей массе - легкие (до 10 т); средние (до 25 т); тяжелые (свы­ше 25 т);

по раскрытию внутреннего пространс тва - закрытые или замкну­тые, открытые с замкнутым контуром, открытые с незамкнутым кон­туром, открытые элементы объемных блоков;

по формам блоков - прямоугольные, косоугольные; криволинейные;

по виду опирания блоков - с линейным опиранием по контуру и на противолежащие стены, с точечным опиранием и со смешан­ным;

по способам соединения конструктивных элементов блоков - мо­нолитные на болтах, на сварке, смешанное;

по конструктивно-технологическому типу изготовления - "стакан", "лежачий стакан", "близнецы" (рис. 5.43- 5.44).





Рис. 5.43. Виды объемных блоков:

а - по количеству и виду ограждающих конструкций.- а - замкнутый; б — открытый с одной стороны: в — открытый с двух противоположных сторон; г — открытый с двух противоположных вертикальных сторон и одной горизонтальной; д — двухгранный угол; е — столик; Б — по форме: а -прямоугольные: б — косоугольные; в, г — криволинейные
