Под колонну. Ординаты эпюры вертикального напряжения от действия собственного веса грунта и вспомогательной эпюры возьмем из предыдущего расчета

Исходные данные: , ,

Ординаты эпюры вертикального напряжения от действия собственного веса грунта и вспомогательной эпюры возьмем из предыдущего расчета.

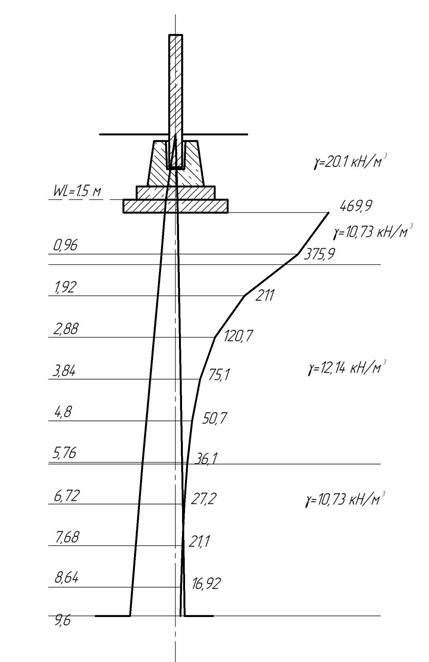

Определяем ординаты эпюры дополнительного давления

,

где α – коэффициент, учитывающий уменьшение дополнительного напряжение по глубине.

Разобьем сжимаемую толщу на элементарные слои толщиной

.

Полную осадку определим по формуле:

,

где b – безразмерный коэффициент, равен 0,8 для всех видов грунта;

– среднее дополнительное напряжение в i-м элементарном слое, принимаемое равным полусумме напряжений на подошве i-го и (i-1)-го слоев;

– модуль деформации для i-го элементарного слоя.

Все результаты сведем в таблицу:

, м		α	, кПа	E, кПа	S, м
			469,93		0,01594
0,96	0,8	0,8	375,94		0,01609
1,92	1,6	0,449	211,00		0,00909
2,88	2,4	0,257	120,77		0,00537
3,84	3,2	0,16	75,19		0,00345
4,8		0,108	50,75		0,00238
5,76	4,8	0,077	36,18		0,00120
6,72	5,6	0,058	27,26		0,00091
7,68	6,4	0,045	21,15		0,00072
8,64	7,2	0,036	16,92		0,00058
9,6		0,029	13,63		0,00026
Суммарная осадка	0,05599

Полная осадка равна 5,6 см < 10 см, условие выполняется.
