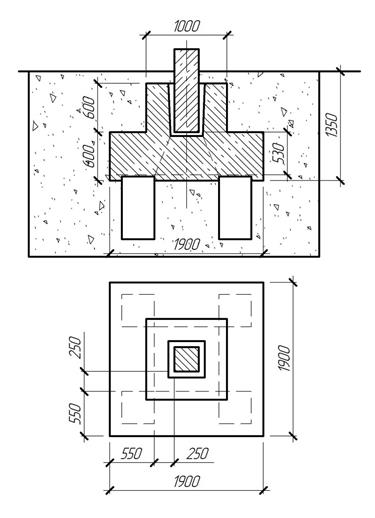

Определение параметров ростверка под колонну

Для определения параметров ростверка под колонну используем следующие формулы:

. Принимаем значение .

Ширина .

Глубина заделки колонны – 60 см.

Расчет на продавливание колонной квадратного сечения центрально нагруженного ростверка проведем следующим образом:

_,

где – расчетная продавливающая сила, равная сумме реакций всех свай, расположенных за пределами нижнего основания пирамиды продавливания, определяемая из условия , где n – число свай в ростверке, n₁ – число свай, расположенных за пределами нижнего основания пирамиды продавливания;

– расчетное сопротивление бетона растяжению для железобетонных конструкций с учетом коэффициента условий работы бетона, для бетона В25;

– рабочая высота сечения ростверка на проверяемом участке, равная расстоянию от рабочей арматуры плиты до низа колонны, условно расположенного на 5 см выше дна стакана;

– ширина сечения колонны;

c – расстояние от грани колонны до боковой грани сваи, расположенной за пределами фигуры продавливания;

α – коэффициент, учитывающий частичную передачу продольной силы на плитную часть через стенки стакана, определяемый по формуле

здесь A_f – площадь боковой поверхности колонны, заделанной в стакан фундамента, определяемая по формуле

здесь b_col, h_col – размеры сечения колонны;

h_апс – глубина заделки колонны в стакан фундамента.

Примем значение , при этом полная высота плиты ростверка будет равна .

Расчетная продавливающая сила

.

Таким образом, . Прочность ростверка на продавливание колонной обеспечена.

Полная высота ростверка .

Определяем величины расчетных нагрузок на сваи с учетом нагрузок от веса ростверка и грунта на его уступах.

Вес ростверка .

Вес грунта на полках ростверка .

Полная нагрузка на сваи

.

Нагрузка на одну сваю .

, следовательно, несущая способность свай обеспечена.

Расчет ростверка на продавливание угловой сваей выполним по следующим формулам:

,

где F_ai – расчетная нагрузка на угловую сваю с учетом моментов в двух направлениях, включая влияние местной нагрузки (например, от стенового заполнения), ;

h₀₁ – рабочая высота сечения на проверяемом участке, равная расстоянию от верха свай до верхней горизонтальной грани плиты ростверка или его нижней ступени;

b₀₁; b₀₂ – расстояния от внутренних граней угловых свай до наружных граней плиты ростверка;

c₀₁; c₀₂ – расстояния от внутренних граней угловых свай до ближайших граней подколенника ростверка или до ближайших граней ступени при ступенчатом ростверке;

и – значения коэффициентов принимаются по таблице Пособия по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП 2.03.01-84).

.

.

Определяем предельную нагрузку на сваю, которую может воспринять плита ростверка из условия ее продавливания угловой сваей

,

, следовательно, прочность плиты ростверка на продавливание угловой сваей обеспечена.
