Рабочие характеристики синхронного генератора, работа параллельно сети

Рабочие характеристики (рис 1.47) Представляют собой зависимости тока Iа, электрической мощности P1 поступающей в обмотку якоря, к п д η и соsφ от отдаваемой механической мощности Р2 при Uc = const, fc = const и Iв = const Поскольку частота вращения двигателя постоянна, зависимость n = f(P2) обычно не приводится; не приводится также и зависимость M = f(P2), так как вращающий момент М пропорционален Р2. Зависимость Р1 = f(Р2) имеет характер, близкий к линейному

Ток двигателя при холостом ходе является практически реактивным По мере роста нагрузки растет активная составляющая тока, в связи с чем зависимость тока Ia от мощности Р2 является нелинейной Кривая η = f(P2) имеет характер, общий для всех электрических машин. Синхронные двигатели могут работать с соsφ = 1, но обычно их рассчитывают на работу при номинальной нагрузке с опережающим током, при этом cosφном = 0,9 ч 0,8 В этом случае улучшается суммарный cosφ сети, от которой питаются синхронные двигатели, так как создаваемая ими опережающая реактивная составляющая тока Iа компенсирует отстающую реактивную составляющую тока асинхронных двигателей. Зависимость cosφ = f(P2) при работе машин с перевозбуждением имеет максимум в области Р2 > Рном. При снижении Р2 величина cosφ уменьшается, а отдаваемая в сеть реактивная мощность возрастает.

Особенности работы генератора на сеть большой мощности. Обычно на электростанциях устанавливают несколько синхронных генераторов для параллельной работы на общую электрическую сеть. Это обеспечивает увеличение общей мощности электростанции (при ограниченной мощности каждого из установленных на ней генераторов), повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. что напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.

Включение генератора на параллельную работу с сетью. В рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты поломка генератора или первичного двигателя.

Ток в момент подключения генератора к сети будет равен нулю, если удастся обеспечить равенство мгновенных значений напряжений сети uс и генератора иг:

(6.27)

Ucm sin (ωct - αс) = Uгm sin (ωг - αг).

На практике выполнение условия (6.27) сводится к выполнению трех равенств: значений напряжений сети и генератора Ucm = Uгm или Uc = Uг; частот ωc = ωг или fс = fг; их начальных фаз αс = αг (совпадение по фазе векторов Úc и Úг). Кроме того, для трехфазных генераторов нужно согласовать порядок чередования фаз.

Совокупность операций, проводимых при подключении генератора к сети, называют синхронизацией. Практически при синхронизации генератора сначала устанавливают номинальную частоту вращения ротора, что обеспечивает приближенное равенство частот fс ≈ fг а затем, регулируя ток возбуждения, добиваются равенства напряжения Uc = Uг. Совпадение по фазе векторов напряжений сети и генератора (αс = αг) контролируется специальными приборами — ламповым и стрелочными синхроноскопами.

Ламповые синхроноскопы применяют для синхронизации генераторов малой мощности, поэтому обычно их используют в лабораторной практике. Этот прибор представляет собой три лампы, включенные между фазами генератора и сети (рис. 6.32, а). На каждую лампу действует напряжение Δu = uс — uг, которое при fс ≠ fг изменяется с частотой Δf = fc - fг, называемой частотой биений (рис. 6.32,б). В этом случае лампы мигают. При fс ≈ fг разность Δи изменяется медленно, вследствие чего лампы постепенно загораются и погасают.

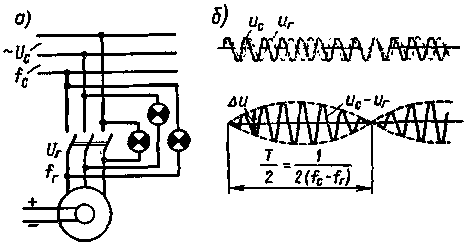

Рис. 6.32. Схема подключения синхронного генератора к сети с помощью лампового синхроноскопа (а) и кривые изменения напряжений ис и иг перед включением генератора (б)

Обычно генератор подключают к сети в тот момент, когда разность напряжений Δu на короткое время становится близкой нулю, т. е. в середине периода погасания ламп. В этом случае выполняется условие совпадения по фазе векторов Úc и Úг. Для более точного определения этого момента часто применяют нулевой вольтметр, имеющий растянутую шкалу в области нуля. После включения генератора в сеть дальнейшая синхронизация частоты его вращения, т. е. обеспечение условия n2 = n1, происходит автоматически.

Генераторы большой мощности синхронизируют с помощью стрелочных синхроноскопов, работающих по принципу вращающегося магнитного поля. В этих приборах при fс ≠ fг стрелка вращается с частотой, пропорциональной разности. частот fс - fг, в одну или другую сторону в зависимости от того, какая из этих частот больше. При fс = fг стрелка устанавливается на нуль; в этот момент и следует подключать генератор к сети. На электрических станциях обычно используют автоматические приборы для синхронизации генераторов без участия обслуживающего персонала.
