U и V-образные характеристики синхронного генератора

Работа генератора с неизменным моментом. Неизменность внешнего момента на валу генератора эквивалентна неизменности его мощности Р = mUIa cos φ. При работе на сеть большой мощности U = Uс = const, следовательно, при изменении тока возбуждения остается постоянной активная составляющая тока якоря Ia cos φ = const. На векторной диаграмме (рис. 6.35, б) это условие выражается в том, что конец вектора Íа скользит по прямой АВ, перпендикулярной вектору напряжения Ú. Однако при неизменной мощности (для машины с неявновыраженными полюсами) справедливо условие

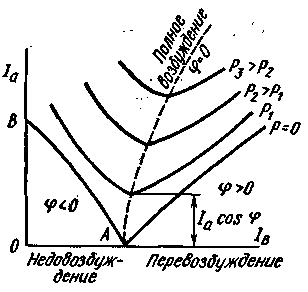

Рис. 6.36. U-образные характеристики синхронного генератора

Р = (mЕ0U/Xсн)sinθ = const. При изменении тока возбуждения остаются неизменными все величины, кроме Е0 и sin θ; следовательно, условие неизменной мощности приводит к условию Е0 sin θ = const. На диаграмме это условие выражается в том, что конец вектора É0 скользит по прямой CD, параллельной вектору напряжения Ú. Чем меньше ток возбуждения, тем меньше по модулю вектор É0, но больше угол θ. Вектор тока Iа перпендикулярен вектору падения напряжения jÍа Xсн, поэтому его можно легко построить для каждого угла θ. На рис. 6.35,б показаны положения векторов É0, Íа и jÍа Xсн для трех значений тока Iв (эти векторы имеют индексы 1,2 и 3). Минимальному значению тока Iа соответствует режим работы при cos φ = 1. Чему соответствует определенный ток возбуждения. При увеличении тока возбуждения свыше этого значения или его уменьшения ток Iа возрастает. Зависимость тока якоря от тока возбуждения, называемая U-образной характеристикой, представлена на рис. 6.36. Для каждой мощности имеется вполне определенный ток возбужде-ния, которому соответствует минимум тока якоря. Чем больше мощность, тем больше ток возбуждения, соответствующий минимальному току якоря. Штриховая кривая, проведенная через точки минимумов, соответствует режимам работы генератора с cos φ = 1.
