Г) Крановые нагрузки

При движении мостового крана его колеса передают крановому рельсу вертикальное давление F_m (которое зависит от собственного веса крана, веса груза на крюке крана и положения тележки на крановом мосту) и горизонтальные силы Н_m, направленные поперек кранового пути (они возникают из-за торможения тележки, перекосов крана, распирающего воздействия колес при движении по рельсам и др.).

Нагрузка на колонны определяется от двух кранов, сблизившихся вплотную. Ее можно определить по линии влияния опорных реакций подкрановых балок при найневыгоднейшем расположении кранов на подкрановых балках (когда два крана сблизились вплотную, а колесо одного из них находится над осью колонны) при максимальном значении суммы ординат «y» линии влияния (рис. 1.11.).

При этом определяют вертикальные максимальное давление D_max и минимальное давление колес на колонну, а также горизонтальную поперечную нагрузку от боковой силы крана.

Расчетные предельные значения нагрузок на колонну от мостовых кранов:

а) максимальное давления крана D_max:

(4.5)

где,	γ fm -	коэффициент надежности по предельному расчетному значению крановой нагрузки определяется в зависимости от заданного среднего периода повторяемости Т, γ fm =1,1 (т. 7.1 [5]): Таблица 1.7. Т, лет       0,1 γ fm 1,1 1,07 1,02 0,97
	Ψ -	коэффициент сочетаний крановых нагрузок по 7.22 [2]:
		характеристическое значение вертикальной нагрузки передаваемой колесами крана на балки кранового пути, максимальное вертикальное давление колеса крана -
		характеристическое значение вертикального давления на колесо на более нагруженной стороне крана, определяется по соответствующему стандарту на краны (т. 1 Приложения);
		сумма ординат линии влияния (рис. 1.1.1.).

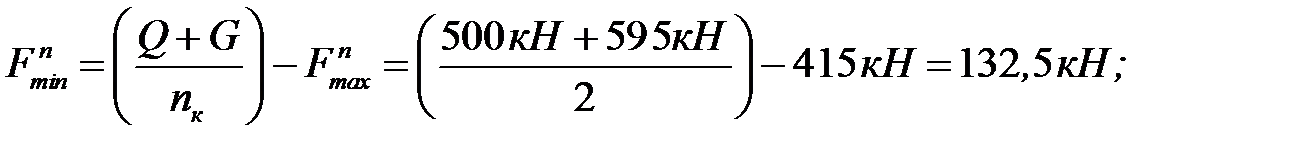

б) минимальное давление крана :

(4.5)

где,
	-	минимальное вертикальное давление колеса крана;
	Q -	грузоподъемность крана, кН;
	G-	масса крана с тележкой, кН (табл.1, Приложения);
	nк -	количество колес крана на одном крановом рельсе.

Рис. 1.11. Схема размещения четырехколесных кранов
