Получение бионаночастиц серебра методом химического восстановления в растворах

Наночастицы серебра в водных растворах получают путем восстановления ионов серебра с помощью глюкозы, аскорбиновой кислоты, гидразина, боргидрида натрия и других восстановителей. Реакцию восстановления проводят в различных условиях. Восстановление глюкозой проводят при нагревании до 60⁰С. Для увеличения скорости протекания реакции используют гидроксид натрия. Полученные частицы исследуют различными способами: методом рентгеновской дифракции (XRD), методом трансмиссионной электронной микроскопии (TEM), а также проводились исследования на спектрофотометре. Исследования показали, что в ходе восстановления в водных растворах были получены частицы размером 10 – 20нм, λ = 1.5418 A°

К способам управления размерами наночастиц, применяемым в научной практике, относятся: использование полимерных матриц, позволяющих управлять размерами нанокластеров, полимерной защиты; физические методы управления размерами (обработка ультразвуком, облучение рентгеновским излучением и использование токов высокой чистоты). Изменение размера нанокластеров металлов добиваются также варьированием природы восстановителя [Кузьмина с соавт., 2007]. Так, использование боргидрида натрия при восстановлении позволяет в большинстве случаев получить наночастицы серебра с узким распределением по размерам в пределах 2-8 нм. Восстановление более мягким восстановителем, таким как гидразин, приводит к образованию более крупных наночастиц металлов с размерами 15-30 нм. При варьировании условий восстановления возможно получение практически монодисперсных наночастиц. Строение и размер продукта в большой степени зависит от условий реакции таких как температура и концентрация нитрата серебра. Например, когда температура понижается до 120 или увеличивается до 190, в полученном продукте доминируют наночастицы с нерегулярной структурой (формой). Начальная концентрация нитрата серебра должна быть не больше 0.1М, в противном случае будет выпадать в виде осадка металлическое серебро. Наночастицы серебра с различными размерами могут быть получены в результате увеличения времени проведения реакции.

Также известны способы получения наночастиц серебра в неводных средах. Наночастицы серебра с фиксированным размером были синтезированы с помощью модифицированного высокомолекулярного процесса, который предполагает восстановление нитрата серебра с этиленгликолем в присутствии стабилизаторов, таких как поливинилпирролидон [Сергеев с соавт., 1999].

1.2. 2."Зеленый синтез": получение бионаночастиц с использованием растений

Растения способны восстанавливать ионы металлов как на своей поверхности, так и в различных органах и тканях, удаленных от места проникновения ионов. В связи с этим растения используются для извлечения ценных металлов. Подобный процесс в настоящее время называется фитодобычей. Накопленные металлы можно извлекать из убранных растений с использованием агломерационного и плавильного методов. Исследование процесса биоакумуляции металлов в растениях показало, что металлы, как правило, накапливаются в виде наночастиц. Например, растения Brassica juncea (листовая горчица) и Meticago sativa (люцерна посевная) накапливали наночастицы серебра размером 50 нм в количестве до 13.6% от собственного веса при выращивании на нитрате серебра в качестве субстрата [Harris et al., 2008]. Икосаэдры золота размером 4 нм выявлялись в M. Sativa [Gardea – Torresdey etal., 2002], полусферические формы частиц меди размером 2 нм – в Iris pseudocorus (ирис всевдоаировый) [Manceau etal., 2008], выращенных на субстратах, содержащих соли соответствующих металлов [Harris etal., 2008].

В целом механизм синтеза металлических наночастиц в растениях и в растительных экстрактах включает три основные фазы: 1) фазу активации, в процессе которой происходит восстановление ионов металла; 2) фазу роста, в течение которой происходит спонтанное включение мелких соединений наночастиц в наночастицы большего размера (формирование наночастиц за счет гетерогенной нуклеации и роста), что сопровождается увеличением термодинамической стабильности наночастиц, и 3) фазу терминации процесса, определяющую окончательную форму наночастиц [Si S et al., 2007].

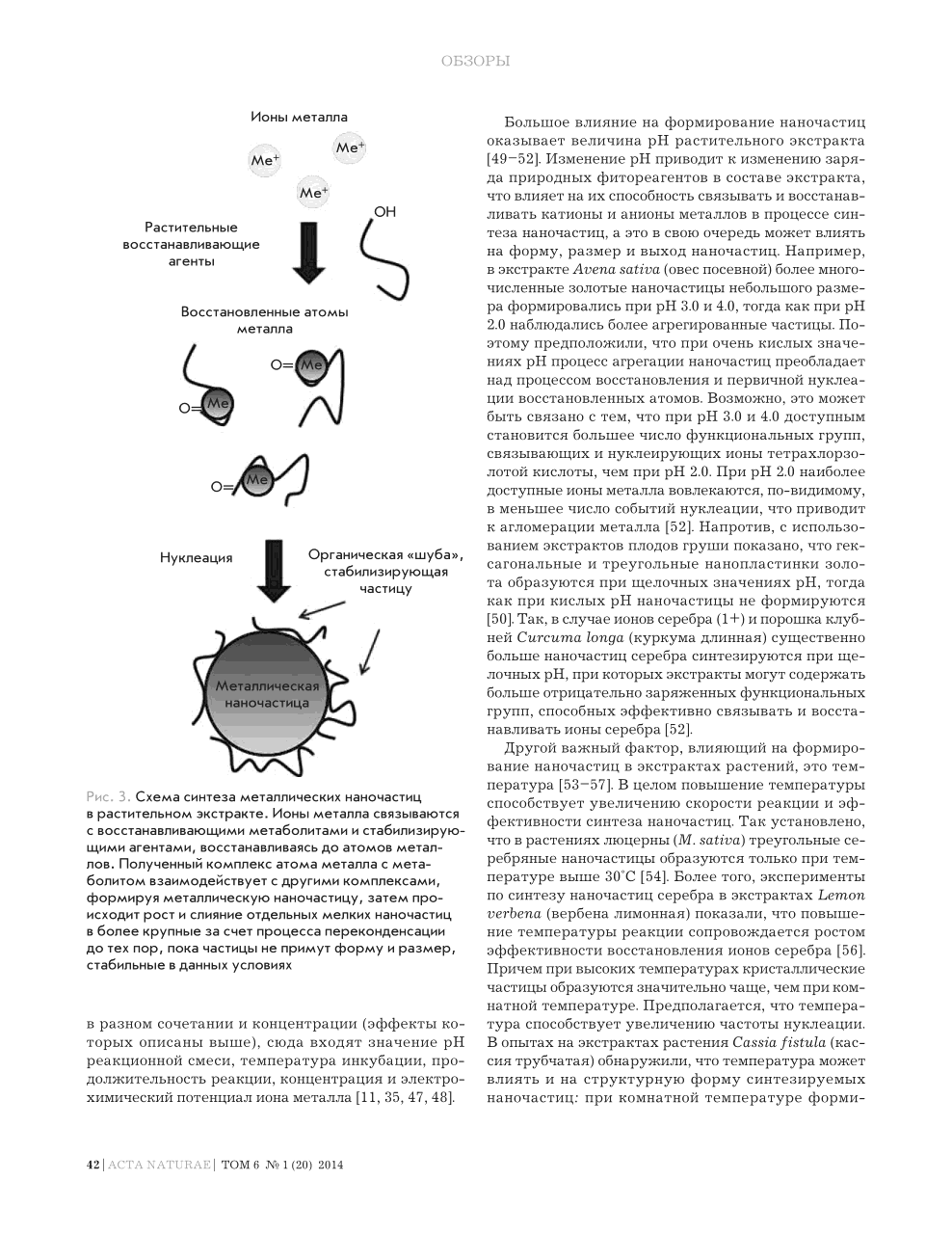

Процесс образования наночастиц схематически изображен на рисунке 1. Рис. 1. Схема синтеза металлических наночастиц в растительном экстракте. Ионы металла связываются с восстаналивающими метаболитами и стабилизирующими агентами, восстаналиваясь до атомов металлов. Полученных комплекс атома металла с метаболитом взаимодействует с другими комплексами, формируя метаболлическую наночастицу, затем происходит рост и слияние отдельных мелких наночастиц в более крупные за счет процесса переконденсации до тех пор, пока частицы не обретут нужный размер и форму, стабильные в данных условиях.

При увеличении длительности фазы роста наночастицы агрегируют между собой, образуя нанотрубки, нанопризмы, наношестиугольники, а так же множество других наночастиц нерегулярной формы [Kim et al., 2010].

В настоящее время для синтеза металлических наночастиц используют различные физические и химические процессы, позволяющие получать наночастицы с заданными свойствами. Однако, несмотря на широкое распространение, это, как правило, дорогостоящие, трудоемкие способы, сопряженные с риском и потенциальной опасностью для окружающей среды и живых организмов. Таким образом, существует очевидная потребность в альтернативных экономически эффективных и в то же время экологически чистых методах производства наночастиц [Sharma et al., 2009].

При получении наночастиц необходимо учитывать их неустойчивость и высокую реакционную способность, которые могут привести к агрегации наночастиц, потере необходимых свойств при взаимодействии с окружающей средой, изменить структуру наночастиц. Это может нарушить эволюционный переход к наноматериалу и в конечном итоге определить низкий уровень качества эксплуатационных характеристик [Минько с соавт., 2013].
