Додаток ж
|
|
(обов'язковий)
РОЗТАШУВАННЯ МІСЦЬ У ЗАЛІ ДЛЯ ГЛЯДАЧІВ
Ж.1 Місця для глядачів у залах кінотеатрів, театрів, клубів, центрів дозвілля слід проектувати в межах зони розташування глядачів за рис. Ж1, Ж2, Ж3 і згідно з положенням розрахункових точок спостереження за рис. Ж4.
Граничні відстані по осі залу для глядачів Д від кіноекрана (передньої межі естради, авансцени) до спинки останнього ряду слід приймати, м, не більше:
- для кінотеатрів:
цілорічної дії........................................................... 45
сезонної дії.............................................................. 60
- для клубів, центрів дозвілля з естрадами
за місткості залу для глядачів:
700 місць і менше................................................... 31
більше 700 місць..................................................... 43
- для театрів:
драматичних та музично-драматичних................. 25
музичної комедії..................................................... 29
опери та балету....................................................... 31
Ж.2 Рівень очей глядача, що сидить, слід приймати на висоті 1,2 м від рівня підлоги.
Перевищення променя зору, який спрямовано на розрахункову точку спостереження за рис. Ж4 над рівнем очей глядача, що сидить попереду, рекомендується приймати для залів для глядачів у кінотеатрах – 0,15 м, для решти залів – не менше 0,14 м (при реконструкції залів допускається приймати 0,12 м).
Ж.3 При проектуванні залів для глядачів кінотеатрів розрахункову точку спостереження слід приймати на нижньому краю робочого поля екрана FІ При проектуванні клубних і театральних залів допускається приймати розрахункові точки спостереження FІ і FІІ.
І – для кінотеатрів; II – для клубів, центрів дозвілля; В – висота робочого поля кіноекрана; Ш – ширина робочого поля кіноекрана; Г – відстань від екрана до спинки сидіння першого ряду (по осі залу, м);
Д – розрахункова довжина залу для глядачів (по осі залу від екрана до спинки сидіння останнього ряду, м)
Рисунок Ж.1 – Зона розташування глядачів перед кіноекраном
ДБН В.2.2-16-2005 С. 55

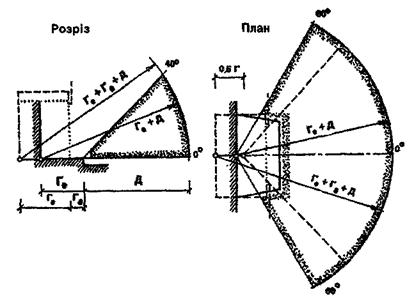

Га – глибина авансцени, Ге – глибина естради; Д – розрахункова довжина залу для глядачів (по осі залу від екрана до спинки сидіння останнього ряду, м) Рисунок Ж.2 – Зона розміщення глядачів перед естрадою

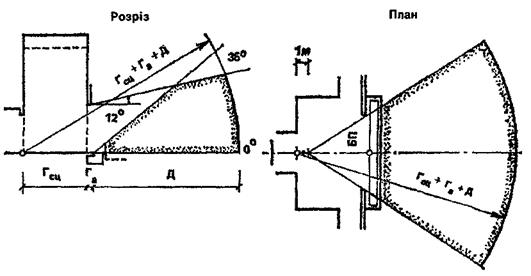

Га – глибина авансцени; Гсц – глибина сцени; бп– будівельний портал
Рисунок Ж.3 – Зона розташування глядачів перед сценою

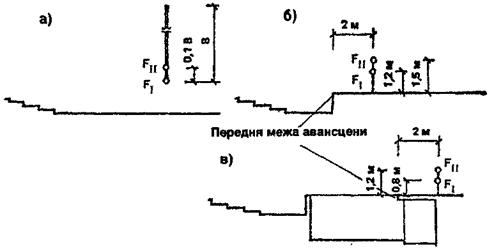

а – кіноекран; б – естрада; в – сцена; В – висота робочого поля кіноекрана
Рисунок Ж.4 – Положення розрахункових точок спостереження
С. 56 ДБН В.2.2-16-2005
ДОДАТОК К
(обов'язковий)
ВИМОГИ ДО ПАРАМЕТРІВ КІНОЕКРАНА ТА ЗАЛУ ДЛЯ ГЛЯДАЧІВ ПРИ ОБЛАДНАННІ КІНОУСТАНОВКОЮ
| Буквене позначення параметра | Параметр кіноекрана | Величина параметра | Додаткові вказівки |
| Ш | Ширина робочого поля кіноекрана (криволінійного –по хорді), м: | Дз – розрахункова довжина залу для глядачів (по осі залу від екрана до спинки сидіння останнього ряду), м | |
| Шш | широкоекранного | 0,43*Д з | Ширину екрана слід уточнювати за найближчою більшою фокусною відстанню об'єктива кінопроектора; Співвідношення висоти і ширини робочого поля кіноекрана слід приймати: широкоекранного – 1:2,35; кашетованого –1:1,66; звичайного –1:1,37 |
| Шк | кашетованого | 0,34*Д з | |
| Ш3 | звичайного | 0,25*Д з | |
| Г | Відстань від екрана до спинки сидіння першого ряду (по осі залу), м, при форматах зображення: | ||
| Гш | широкоекранному | ||
| Гк | кашетованому | 2Ве | Ве – висота екрана |
| Г3 | звичайному | ||
| П | Проекційна відстань | Не менше 0,85 Дз | Радіус кривизни кіноекрана слід приймати не менше П. У залах багатофункціональних комплексів, а також у клубах можна приймати плоский екран |
| К | Відстань від верхнього проекційного променя до найближчої поверхні стелі | Не менше 0,6 м | |
| Р | Відстань від проекційних променів до виступних конструкцій або елементів оформлення залу (сцени, естради): | ||
| при плоскому екрані | Не менше 0,5 м | ||
| при закругленому екрані | Не менше 0,6 Ш | ||
| Кут відхилення оптичної осі кінопроектора від нормалі по центру кіноекрана: | |||
| φг | в горизонтальній площині | Не більше 7° | При проектуванні театрів, клубів і центрів дозвілля допускається передбачати не більше 9° |
| у вертикальній площині при проекції: | |||
| φв | зверху вниз | Не більше 8° | |
| φн | знизу вгору | Не більше 3° | |
| Т | Заекранний простір, м | Не менше 0,9 | При одноканальному відтворенні звуку і розташуванні гучномовців з боків кіноекрана допускається Т = 0,1 м |
ДБН В.2.2-16-2005 С. 57
| * При проектуванні кінотеатрів сезонної дії, а також відеокомплексів, клубів, центрів дозвілля, театрів допускається приймати величину параметрів, м, не менше: Шш – 0,39 Д3; Шк – 0,3 Д3; Ш3 – 0,22 Д3. Примітка 1.При проектуванні залу для глядачів з балконом (див. рисунок) глибину тієї частини залу, що розташована під балконом, слід приймати не більше 1,5 її висоти. Примітка 2.При проектуванні залу для глядачів, в якому кінопоказ не передбачається або буде здійснюватися епізодично, глибину тієї частини залу, що розташована під балконом, слід приймати не більше двох її висот. |

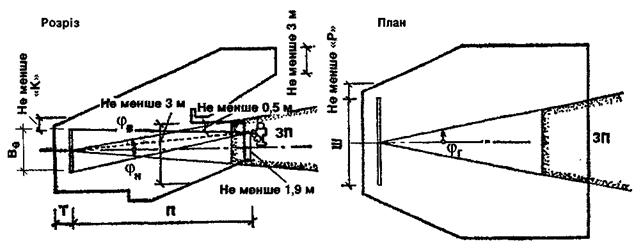

ЗП – зона розташування об'єктивів кінопроекторів
Рисунок К.1 – Обладнання залу для глядачів кіноустановкою
С. 58 ДБН В.2.2-16-2005
ДОДАТОК Л
(рекомендований)
РОЗМІРИ ТА ПЛАНУВАННЯ ПРИМІЩЕНЬ КІНОПРОЕКЦІЙНОЇ
| Буквене позначення параметра | Параметр | Мінімальний розмір, м, при кінопроекторах | ||
| для 70/35-мм фільмів | для 35-мм фільмів | для 35-мм фільмів з газорозрядними лампами та 16-мм фільмів | ||
| а | Відстань: | |||
| за необхідності доступу до обладнання з задньої сторони | 0,8 | 0,8 | – | |
| за відсутності необхідності доступу до обладнання з задньої сторони | 0,1 | 0,1 | 0,1 | |
| б | Відстань від оптичної осі крайнього лівого кінопроектора до лівої стіни або обладнання | 1,5 | 1,2 | 1,0 |
| в | Відстань між оптичними осями суміжних кінопроекторів та від оптичної осі крайнього правого кінопроектора до правої стіни або обладнання | 1,8 | 1,5 | 1,2 |
| г | Відстань від передньої стіни до виступної частини кінопроектора | 0,5 | 0,35 | 0,35 |
| д | Відстань від кінопроектора до обладнання або задньої стіни | 1,2 | 1,2 | 1,2 |
| е | Відстань між центрами проекційного та оглядового вікон | – | 0,5 | 0,5 |
| и | Відстань від центра проекційних та оглядових вікон до позначки чистої підлоги (коли φr = 0, за рис. Л.1) | 1,25 | 1,25 | 1,25 |
| к | Висота кінопроекційної від підлоги до стелі в чистоті | 2,9 | 2,6 | 2,6 |
| Примітка.Схему планування кінопроекційної див. на рис. Л.1. |
|
ДБН В.2.2-16-2005 С. 59

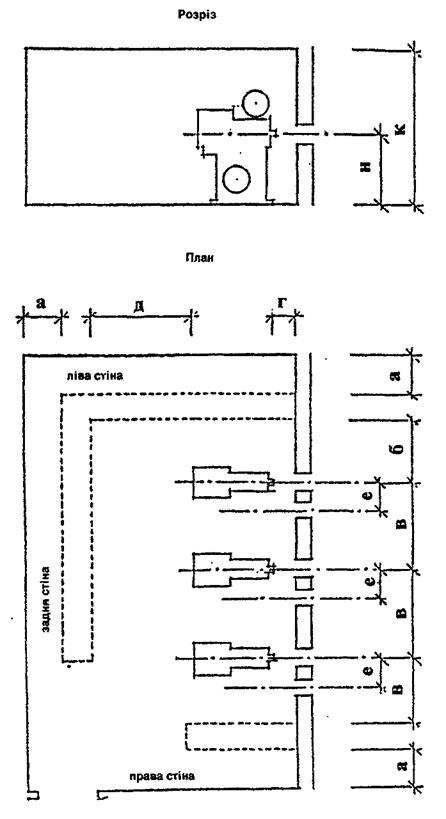

Рисунок Л.1 – Схема планування кінопроекційної
С. 60 ДБН В.2.2-16-2005
ДОДАТОК М
(рекомендований)
ГАБАРИТИ ОСНОВНОГО ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ
КОЛОСНИКОВИХ СЦЕН
Н.1 Для сцен традиційного ряду габарити основного технологічного механічного обладнання можуть визначатися за емпіричними формулами:
діаметр обертового планшета (Д кр – діаметр круга)
Дкр= 1,4 Ві.п,
де Ві.п – ширина ігрового порталу; ширина підвісної декорації (Вп.д)
Вп.д=1,4 Ві.п+ 2,0 м;
висота підвісної декорації (Нп.д)
Нп.д = Ні.п + 2,5 м,
де Ні.п – висота ігрового порталу.
Н.2 Висота ігрової сцени (Нс) до нижньої частини колосникової решітки визначається технологічними потребами монтування й освітлення декорацій, показу проекційних декорацій без падуг, можливістю швидкого підйому задників за межі видимості без закриття завіси і розраховується за емпіричною формулою:
Нс = 2Вп.д + А + Б,
де А = 1,0 м – відстань від верху піднятої декорації до колосників, яка необхідна для підвісних пристроїв і безпечної роботи;
Б = 3,0 м – відстань між піднятою й опущеною декорацією, яка необхідна для монтування декорацій та освітлювальних приладів.
ДБН В.2.2-16-2006 С. 61
ДОДАТОК Н
(рекомендований)
БІБЛІОГРАФІЯ
Ці Норми відносяться до системи нормативних документів на громадські будинки та споруди, базовим документом якої є ДБН В.2.2-9-99 "Громадські будинки та споруди. Основні положення".
У розвиток положень цього нормативного документа розробляються посібники по окремих видах будинків і споруд.
При розробці цих Норм використовувалися такі рекомендовані довідкові матеріали та нормативно-правові акти:
НАПБ 0.5.012-91
НАПБ А.01.001-2004 НАПБ Б.06.004-97
НАПБ В.01.047-95/930 НАПБ В.06.001-74/930
НАПБ В.06.002-76/930
РТМ 19-77-94
Справочное пособие к СНиП 2.08.02-89
Справочное пособие к СНиП 2.08.02-89
Справочное пособие к СНиП 2.08.02-89
Технологічна інструкція. Порядок улаштування, монтаж засобів системи оповіщення про пожежу (И220-08-91).
Правила пожежної безпеки в Україні.
Перелік однотипних за призначенням об'єктів, які підлягають обладнанню автоматичними установками пожежогасіння та пожежної сигналізації.
Правила пожежної безпеки для закладів, підприємств та організацій культури.
Перечень вновь сооружаемых и реконструируемых зданий и помещений объектов культуры, которые подлежат оборудованию установками пожаротушения.
Перечень вновь сооружаемых и реконструируемых зданий и помещений объектов культуры, которые подлежат оборудованию установками автоматической пожарной сигнализации.
Рекомендации по проектированию и оснащению видеозалов и видеотек. – М., 1988.
Руководящий технический материал. Развитие и техническое оснащение киносети. – М., 1994.
Проектирование спортивных залов, помещений физкультурно-оздоровительных занятий и крытых катков с искусственным льдом. –М., 1991.
Проектирование клубов. – М., 1991. Проектирование театров. – М., 1990,
Руководство по акустическому проектированию залов многоцелевого назначения средней вместимости. – М.; Стройиздат, 1991.
Правила охорони праці для театрів та концертних залів.
С. 62 ДБН В.2.2-16-2005
ЗМІСТ
1 ЗАГАЛЬНІ ПОЛОЖЕННЯ................................................................................................ 1
2 ВИМОГИ ДО ЗЕМЕЛЬНИХ ДІЛЯНОК........................................................................... 1
3 ОБ'ЄМНО-ПЛАНУВАЛЬНІ ВИРІШЕННЯ БУДИНКІВ І ПРИМІЩЕНЬ........................ 2
Загальні вимоги.................................................................................................................... 2
Приміщення комплексу для глядачів................................................................................. 2
Приміщення демонстраційного комплексу........................................................................ 3
Зал для глядачів................................................................................................................ 3
Сцена (естрада)............................................................................................................... 4
Приміщення технологічного забезпечення сцени (естради).......................................... 6
Приміщення технологічного забезпечення кінопоказу.................................................... 7
Приміщення, що обслуговують сцену (естраду). Склади................................................. 8
4 КІНОТЕАТРИ І ВІДЕОКОМПЛЕКСИ.............................................................................. 9
КІНОТЕАТРИ....................................................................................................................... 9
Комплекс для глядачів..................................................................................................... 9
Приміщення адміністративно-господарські,
виробничі та ті, що обслуговують естраду..................................................................... 10
ВІДЕОКОМПЛЕКСИ........................................................................................................... 10
5 ТЕАТРИ............................................................................................................................. 11
Комплекс для глядачів........................................................................................................ 11
Демонстраційний комплекс................................................................................................. 12
Сцени................................................................................................................................. 12
Приміщення, що обслуговують сцену.............................................................................. 13
Приміщення для адміністративного, інженерно-
технічного та обслуговуючого персоналу...................................................................... 14
Виробничі приміщення...................................................................................................... 14
6 КЛУБИ, ЦЕНТРИ ДОЗВІЛЛЯ........................................................................................... 15
Комплекс для глядачів........................................................................................................ 16
Демонстраційний комплекс................................................................................................. 16
Естради і сцени................................................................................................................ 16
Приміщення технологічного забезпечення сцени (естради),
приміщення, що обслуговують сцену (естраду), і виробничі......................................... 17
Клубний комплекс............................................................................................................... 18
Група приміщень для відпочинку та розваг.................................................................... 18
Лекційно-інформаційна група приміщень........................................................................ 19
Гуртково-студійна група приміщень.............................................................................. 20
Група фізкультурно-оздоровчих приміщень................................................................... 20
7 НОРМАТИВНІ НАВАНТАЖЕННЯ ДЛЯ РОЗРАХУНКУ КОНСТРУКЦІЙ …………… 21
8 АКУСТИКА ЗАЛІВ І ЗАХИСТ ПРИМІЩЕНЬ ВІД ШУМУ......................................... 23
9 ВОДОПОСТАЧАННЯ І КАНАЛІЗАЦІЯ....................................................................... 24
10 ОПАЛЕННЯ І ВЕНТИЛЯЦІЯ......................................................................................... 24
11 ЕЛЕКТРОТЕХНІЧНІ СИСТЕМИ................................................................................... 31
ДБН В.2.2-16-2005 С. 63
12 ЗВ'ЯЗОК І СИГНАЛІЗАЦІЯ........................................................................................... 32
13 ТЕХНОЛОГІЧНЕ ОБЛАДНАННЯ ТА ПРИСТРОЇ........................................................ 34
14 ПРОТИПОЖЕЖНІ ВИМОГИ......................................................................................... 35
ДОДАТОК А
Перелік основних нормативних документів, на які є посилання................................ 43
ДОДАТОК Б
Терміни та визначення понять...................................................................................... 46
ДОДАТОК В
Перелік культурно-видовищних та дозвіллєвих закладів,
які розміщуються в міських та сільських поселеннях................................................ 48
ДОДАТОК Г
Вимоги до забезпечення пересування інвалідів, що користуються
кріслами-колясками...................................................................................................... 49
ДОДАТОК Д
Склад комплексів та груп приміщень театрів............................................................. 50
ДОДАТОК Е
Склад і розрахункова кількість відвідувачів
функціональних груп клубного комплексу.................................................................. 52
ДОДАТОК Ж
Розташування місць у залі для глядачів....................................................................... 54
ДОДАТОК К
Вимоги до параметрів кіноекрана та залу для глядачів
при обладнанні кіноустановкою................................................................................... 56
ДОДАТОК Л
Розміри та планування приміщень кінопроекційної.................................................... 58
ДОДАТОК М
Габарити основного технологічного обладнання колосникових сцен....................... 60
ДОДАТОК Н
Бібліографія.................................................................................................................. 61
