Геометрические формы деталей. Линии перехода

Детали состоят из геометрических элементов — тел, ограниченных обычно плоскостями и поверхностями вращения. Пересекаясь, они образуют линии пересечения, называемые в технической практике линиями перехода.

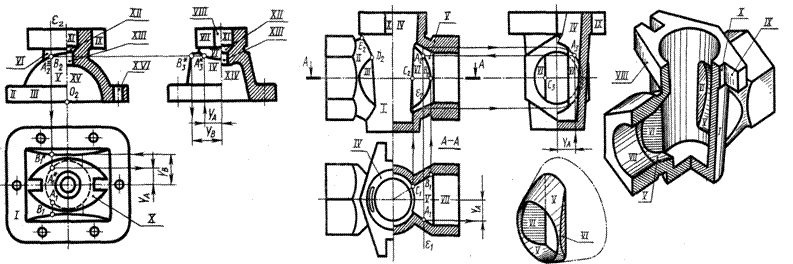

На рис. 9 показана крышка водяной задвижки — устройства, перекрывающего движение жидкости в трубопроводе. Фланец, служащий для соеди­нения ее с корпусом, ограничен плоскостями 1 и 111 и цилиндрическими поверхностями //. Далее поверхность детали ограничена цилиндром IV и плос­костями V. Цилиндр VI поддерживает верхний фланец, ограниченный цилиндрами VII и плоскими элементами VIII, IX и X. Вертикальное ступенчатое отверстие ограничено цилиндром XI и XIII и конусом XII. Внутри деталь ограни­чена цилиндром XIV и плоскостями XV. Цилиндры IV и XIV пересекаются с плоскостями по эллипсам. Надлежит построить также линию пересечения ци­линдров IV и VI. Фронтальные проек­ции кривых лежат на окружности — проекции цилиндра IV. Проведем плос­кость е, которая пересечется с цилиндром VI по образующим. Образующая пересекается с плоскостью V в точке В и с цилиндром VI —в точке А. А_{2 г}≡ В₂. Отметив A_f и В₃^*, находим А₃ и В₁^* с помощью координат У.

Рис. 9 Рис. 10

Колее сложен корпус крана (рис. 10), имеющий коническую форму. Поверхности I и II — конусы. Линию пересечения их практически не строят, проводя участки ее проекций приближенно. Конус // усечен плоскостями ///. Внутри приливы корпуса ограничены также конусами V, усеченными плоскостями VI, с пересечением по эллипсам. Проводим плоскость ε и строим профильные проекции линий пересечения ее с конусом (окружность) и с плоскостью (прямую с координатой Y_A). Проекция А₁ известна при выборе плоскости, проекцию Аз находим, проекцию А_2г получаем на линии ε₂ — проекции плоскости. Проекция В₁ опорной точки В известна. Определяем ее другие проекции и проводим приближенно проекции эллипса. Через проекции опорной точки С₂ (проекция С₁ известна) проводим проекции линии пересе­чения конуса IV и плоскости VI. Это гиперболы, близкие к прямым. Проводим их приближенно, параллель­но проекциям образующих конуса IV. Аналогично чертим проекции линий перехода для наружной поверхности детали. Проекции шестигранников чертят так же, как головки болтов (см. дальше).

Внутри шестигранных приливов видны цилиндрические стенки VII. Верхний фланец ограничен плоскими элементами VIII, IX, X.

Рис. 11

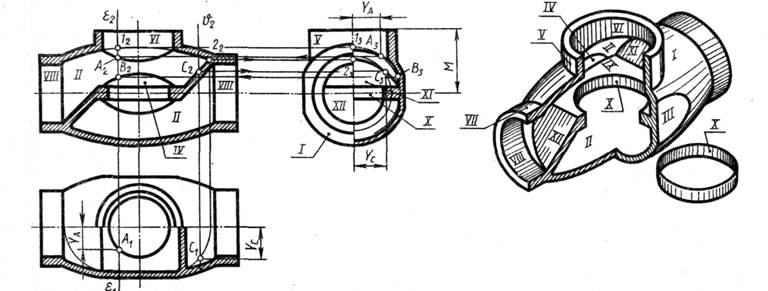

Корпус вентиля — устройства, перекрывающего движение воды в трубопроводе (рис. 11),—имеет форму тора, снаружи тор 1 усечен плоскостями ///, внутри тор // усечен плоскостями IV. Сверху к тору примыкает цилиндр V (внутри — VI), справа и слева — цилиндры VII (внутри — VIII). Они пересекаются с тором по окружностям, проекции которых — прямые линии. Иногда сопряжение настолько плавное, что линии не чертят. Внутри проходит горизонтальная стенка IX с цилиндрическим отверстием X и наклонные стенки XI и XII (снизу они ограничены аналогичными плоскостями, не нумерованными).

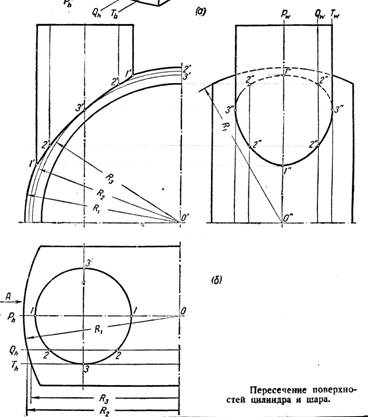

Опорные точки для линии пересечения тора // с цилиндром VI находим согласно рис. 4, б.

Чтобы определить промежуточные точки для линии пересечения тора // с цилиндром VI и плоскостями IV, рассекаем тор плоскостями е, перпендикулярными его оси вращения, аналогично рис. 4.6, б. Для определения точек пересечения тора // с плоскостью XI служит плоскость θ (рис. 11). Чертим профильную проекцию окружности — линии пересечения плоскости θ с тором — и получаем на ней проекцию Сз.

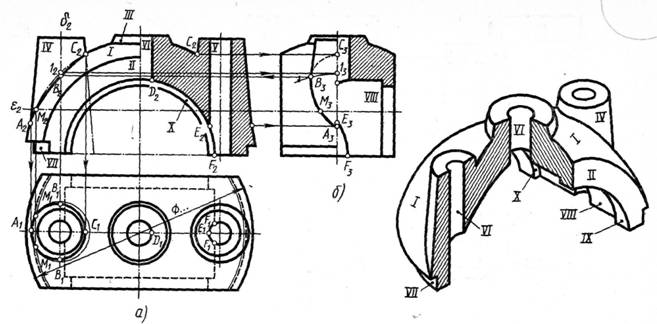

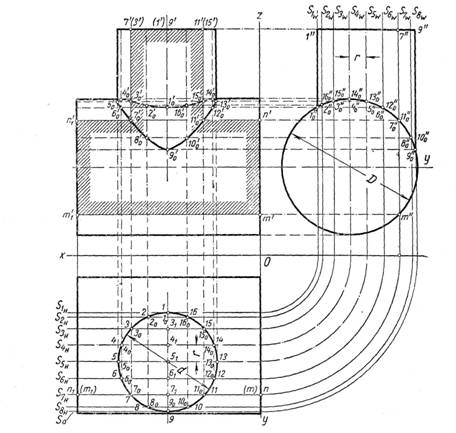

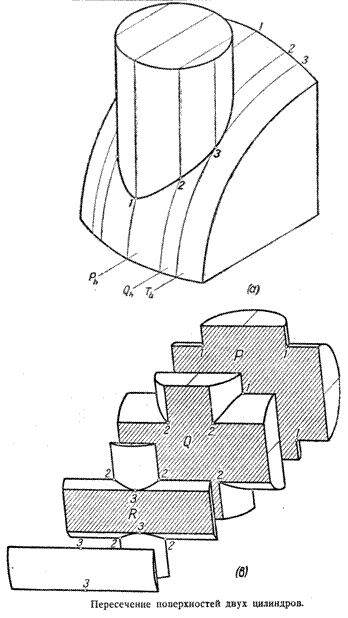

Крышка подшипника — устройства для поддержания вращающегося вала (рис. 12) —имеет форму сферы 1, усеченной плоскостями //. К ней примыкают конические приливы /// и IV с цилиндрическими отверстиями V и VI. Внизу полусфера усечена и переходит в цилиндрический пояс VII. Снизу крышка ограничена полуцилиндрами VIII и IX. Плоский торец X цилиндрического углубления просматривается на фронтальной проекции, за плоскостью разреза. Линия пересечения поверхностей / и /// — окружность; ее фронтальная и профильная проекции — прямые линии. Линии пересечения цилиндра VIII с цилиндрами V и VI можно построить аналогично рис. 2 и 5, б. Практически их проекции чертят по опорным точкам.

Рис. 12

Рис. 13

Рис. 14

Рис. 15 Рис. 16
