Характеристики генератора параллельного возбуждения
|
|
В генераторе параллельного возбуждения обмотка возбуждения подключена к выводам якоря (рис. 10.11 б). Для самовозбуждения такой машины необходимы следующие условия: 1) наличие остаточного магнитного потока полюсов; 2) правильное подключение концов обмотки возбуждения; 3) сопротивление цепи возбуждения при данной скорости вращения якоря должно быть ниже некоторого критического значения. Рассмотрим процесс самовозбуждения при холостом ходе.
На рис. 10.16 кривая 1 представляет собой характеристику холостого хода, прямая 2 – зависимость напряжения
. Под действием остаточной ЭДС появляется начальный ток возбуждения, который создает дополнительный магнитный поток и дополнительную ЭДС якоря. Разность ординат кривой 1 и прямой 2 составляет
.
Если прямая 2 проходит ниже кривой 1, то
,
ток
увеличивается и машина самовозбуждается до тех пор, пока не наступит равенство
,
что соответствует пересечению кривой 1 и прямой 2 в точке
Увеличение прекратится. Если
увеличить, то вместо прямой 2 получим прямую 3, и напряжение на якоре, определяемое точкой
, будет меньше. Критическим сопротивлением цепи возбуждения будет такое сопротивление, при котором характеристики цепи возбуждения 4 не имеют точки пересечения с кривой характеристики холостого хода 1. Самовозбуждение не происходит. Если МДС обмотки возбуждения встречна по отношению к остаточной, то самовозбуждение невозможно. Нужно либо поменять местами концы обмотки возбуждения, либо изменить направление вращения якоря.

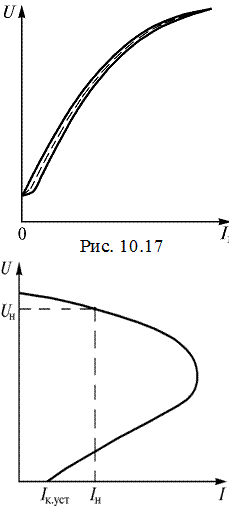

Характеристика холостого хода – это зависимость
при
и
(рис. 10.17).
Характеристика короткого замыкания – это зависимость
при
и . Она может быть получена только при независимом возбуждении и поэтому не отличается от характеристики короткого замыкания генератора с независимым возбуждением.
Внешняя характеристика – это зависимость
снимается при и . Поэтому к причинам уменьшения напряжения, указанным для генератора независимого возбуждения, прибавляется третья – уменьшение тока при уменьшении
В результате внешняя характеристика падает круче и при некотором максимальном
(рис. 10.18) происходит развозбуждение. Ток нагрузки уменьшается и в режиме короткого замыкания становится равным току короткого замыкания от остаточной ЭДС.
| Рис. 10.18 |
Регулировочная характеристика – это зависимость
при
и . Она аналогична регулировочной характеристике генератора независимого возбуждения, но проходит несколько круче из-за большего падения напряжения в якоре генератора параллельного возбуждения.
