Схемы решетки связей по фермам





Рассмотрим схемы решетки связей по фермам

пролетом 24 м

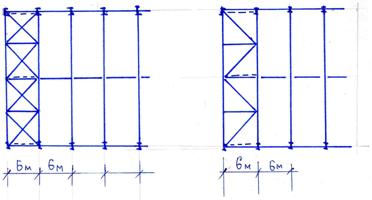

При шаге колонн 6 м решетка чаще проектируется крестовой реже треугольной.



Пунктиром показаны вертикальные связи



В крестовой решетке сжатые элементы решетки теряют устойчивость и выходят из работы, а растянутые работают на растяжение и воспринимают нагрузку.

Сечения элементов связей при крестовой решетке подбирают по предельной гибкости для растянутых элементов λ=400.



Сечения элементов связей при треугольной решетке подбирают по предельной гибкости для сжатых элементов λ=200.

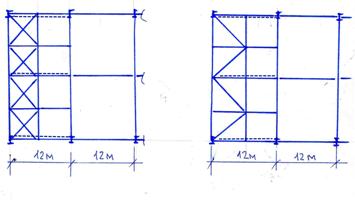

При шаге колонн 12 м

Элементы крестовой решетки получаются очень длинными и их приходится разбивать по длине

Пунктиром показаны вертикальные связи

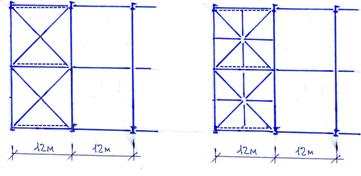

Чаще используют такие варианты

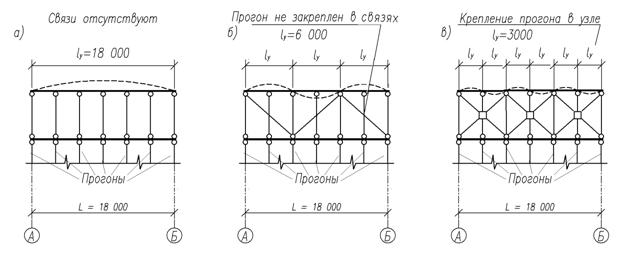

Изменение расчётной длины l у элементов верхнего пояса фермы в зависимости от конструктивного решения поперечных связей.







Размещение продольных связей по нижним поясам ферм

Размещение поперечных связей по нижним поясам ферм аналогично размещению связей по верхним поясам ферм – в торцах – в промежутке:
