Связи по фермам. Связи по фермам предназначены для:

Связи по фермам предназначены для:

– создания (совестно со связями по колоннам) общей пространственной жесткости и геометрической неизменяемости каркаса ОПЗ;

– обеспечения устойчивости сжатых элементов ферм из плоскости ригеля путём сокращения их расчетной длины;

– восприятия горизонтальных нагрузок на отдельные рамы (поперечного торможения крановых тележек) и перераспределения их на всю систему плоских рам каркаса;

– восприятия и (совестно со связями по колоннам) передачи на фундаменты некоторых продольных горизонтальных нагрузок на конструкции машзала (ветровых действующих на торец здания и крановых);

– обеспечения удобства монтажа ферм.

Связи по фермам подразделяют на:

─ горизонтальные;

─ вертикальные.

Горизонтальные связи располагают в плоскости верхних и нижних поясов ферм.

Горизонтальные связи, расположенные поперёк здания называют поперечными, а вдоль – продольными.

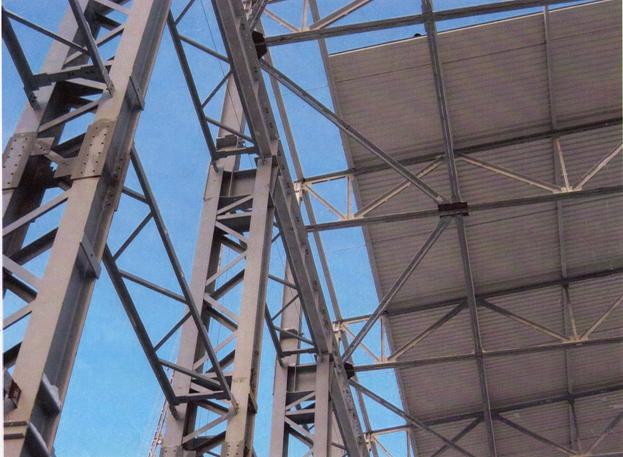

Связи по верхним поясам ферм

Связи по нижним поясам ферм

Вертикальные связи по фермам

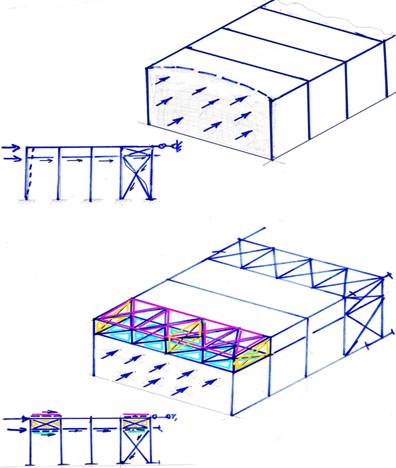

Поперечные горизонтальные связи в плоскости верхних и нижних поясов ферм совместно с вертикальными связями между фермами устанавливают по торцам здания и в средней его части, там, где размещены вертикальные связи по колоннам.

Они создают жесткие пространственные брусья у торцов здания и в средней его части.

Пространственные брусья у торцов здания служат для восприятия ветровой нагрузки, действующей на торцевой фахверк и передачи ее на связи по колоннам, подкрановые балки и далее на фундамент.

Иначе их называют ветровыми связями.

2. Элементы верхнего пояса стропильных ферм сжаты и могут потерять устойчивость из плоскости ферм.

Поперечные связи по верхним поясам ферм вместе с распорками закрепляют узлы ферм от перемещения в направлении продольной оси здания и обеспечивают устойчивость верхнего пояса из плоскости ферм.

Продольные связевые элементы (распорки) снижают расчетную длину верхнего пояса ферм, если они сами закреплены от смещения жестким пространственным связевым брусом.

В беспрогонных покрытиях ребра панелей закрепляют узлы ферм от смещения. В покрытиях по прогонам узлы ферм от смещения закрепляют сами прогоны, если они закреплены в горизонтальной связевой ферме.

Во время монтажа верхние пояса ферм закрепляют распорками в трёх или более точках. Это зависит от гибкости фермы в процессе монтажа. Если гибкость элементов верхнего пояса фермы не превышает 220, распорки ставят по краям и в середине пролёта. Если 220, то распорки ставят чаще.

В беспрогонном покрытии это закрепление производят с помощью дополнительных распорок, а в покрытиях с прогонами распорками являются сами прогоны.

В нижнем поясе также ставят распорки для уменьшения расчетной длины элементов нижнего пояса.

Продольные горизонтальные связи по нижним поясам ферм предназначены для перераспределения горизонтальной поперечной крановой нагрузки от торможения тележки на мосту крана. Эта нагрузка действует на отдельную раму и при отсутствии связей вызывает значительные поперечные перемещения.

Поперечное смещение рамы от действия крановой нагрузки:

а) при отсутствии продольных связей по нижним поясам ферм;

б) при наличии продольных связей по нижним поясам ферм

Продольные горизонтальные связи вовлекают в пространственную работу соседние рамы, вследствие чего поперечное смещение каркаса значительно уменьшается.

Поперечное смещение каркаса зависит также от конструкции кровли. Кровля из железобетонных панелей считается жесткой. Кровля из профилированного настила по прогонам то она не может в значительной мере воспринимать горизонтальные нагрузки. Такая кровля считается не жесткой.

Продольные связи по нижним поясам ферм размещают в крайних панелях ферм вдоль всего здания. В машинных залах электростанций продольные связи размещают только в первых панелях нижних поясов ферм, прилегающих к колоннам ряда А. С противоположной стороны ферм продольные связи не ставят, т.к. силу поперечного торможения крана воспринимает жесткая деаэраторная этажерка.

В зданиях пролётом 30 м для закрепления нижнего пояса от продольных перемещений устанавливают распорки в средней части пролета. Эти распорки уменьшают расчетную длину, а, следовательно, и гибкость нижнего пояса ферм.

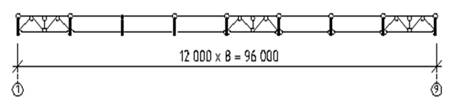

Вертикальные связи по фермам располагают между фермами. Их выполняют в виде самостоятельных монтажных элементов (ферм) и устанавливают совместно с поперечными связями по верхним и нижним поясам ферм.

По ширине пролета вертикальные связевые фермы располагают по опорным узлам ферм и в плоскости вертикальных стоек ферм. Расстояние между вертикальными связями по фермам от 6 до 15 м.

Вертикальные связи между фермами служат для устранения деформаций сдвига элементов покрытия в продольном направлении.
