Горизонтальные связи по колоннам. В том случае, когда здание имеет большую высоту (30 м и более) стойки фахверка тоже имеют большую высоту

В том случае, когда здание имеет большую высоту (30 м и более) стойки фахверка тоже имеют большую высоту. В этих случаях целесообразно ввести дополнительно горизонтальные

ветровые фермы.

Ветровые фермы уменьшают расчетную длину стойки фахверка и передают нагрузки на основные колонны.

Размещение связей по длине здания:

1. Здание не большой длины 50-60 м

Связи по фермам ставят только в торцах.

Связи по нижним частям колонн ставят только с одного торца.

Связи по верхним частям колонн ставят в торцах.

2. Если здание имеют длину до 180 м.

Связи по фермам ставят в торцах и в средней части здания.

Связи по верхним частям колонн ставят в середине здания и по торцам.

Связи по нижним частям колонн ставят в средней части здания.

В случае если ОПЗ имеют значительную длину, жесткий пространственный связевый блок ставят по длине здания в двух панелях.

Связи по фермам ставят в торцах и дважды в средней части здания.

Связи по нижним частям колонн ставят дважды в средней части здания.

Связи по верхним частям колонн ставят дважды в средней части и по торцам.

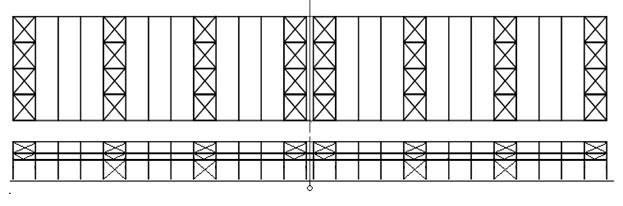

Если длина здания превышает 230 м, здание имеет температурный шов и связи ставят следующим образом.

Связи по фермам ставят в торцах и у температурного шва, а также в средних частях температурных отсеков.

Связи по нижним частям колонн ставят только в средних частях температурных отсеков.

Связи по верхним частям колонн ставят в торцах и у температурного шва, а также в средних частях температурных отсеков.
