Полезное:
Как сделать разговор полезным и приятным
Как сделать объемную звезду своими руками
Как сделать то, что делать не хочется?
Как сделать погремушку
Как сделать так чтобы женщины сами знакомились с вами
Как сделать идею коммерческой
Как сделать хорошую растяжку ног?
Как сделать наш разум здоровым?
Как сделать, чтобы люди обманывали меньше
Вопрос 4. Как сделать так, чтобы вас уважали и ценили?
Как сделать лучше себе и другим людям
Как сделать свидание интересным?
Категории:
АрхитектураАстрономияБиологияГеографияГеологияИнформатикаИскусствоИсторияКулинарияКультураМаркетингМатематикаМедицинаМенеджментОхрана трудаПравоПроизводствоПсихологияРелигияСоциологияСпортТехникаФизикаФилософияХимияЭкологияЭкономикаЭлектроника
|
Аллотропные формы железа

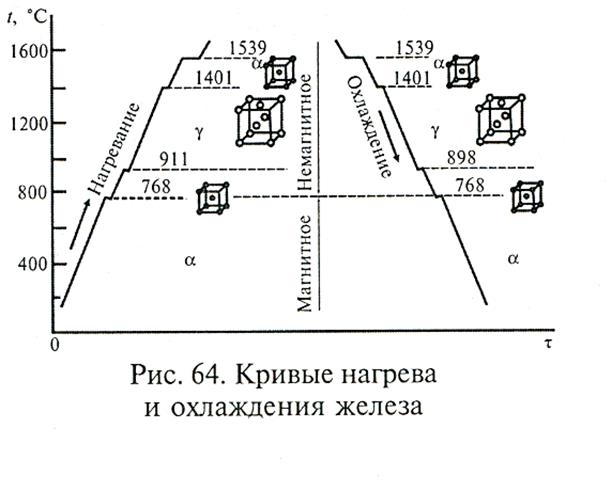

α- железо – кристаллическая решётка – центрированный куб, растворяет до 0,025 % углерода, магнитно. β – имеет увеличенный параметр (размер) кристаллической решётки, теряет магнитные свойства. γ – кристаллическая решётка гранецен-трированный куб, немагнитно, способно растворять до 2,14 % углерода. δ – кристаллическая решётка – центрированный куб с увеличенным параметром.
Основные формы - α и γ - железо. На α → γ, и γ → α превращениях основаны процессы термообработки стали. Структурные составляющие сплавов Fe – C 1) Феррит (Ф) – твёрдый раствор внедрения углерода в α -железе. Содержит 0,006 % углерода, имеет невысокую прочность и твёрдость, пластичный, магнитный. 2) Цементит (Ц) – химическое соединение Fe3С (карбид железа). Содержит 6,67 % углерода, самая прочная и твёрдая составляющая сплавов, магнитный и очень хрупкий. 3) Аустенит (А) – твёрдый раствор внедрения углерода в γ –железе. Содержит до 2,14 % углерода при 11470С, прочный, немагнитный, имеет невысокую твёрдость, хорошую пластичность, стойкий против коррозии (существует при t >7270С). 4) Перлит (П) – механическая смесь (эвтектоид) феррита и цементита, образуется при распаде аустенита в результате охлаждения. Содержит 0,83 % углерода, обладает высокой прочностью и упругостью, маловязкий. 5) Ледебурит (Л) – механическая смесь (эвтектика) состоящая из аустенита и цементита, а после охлаждения из перлита и цементита. Содержит 4,3 % углерода, твёрдый и хрупкий. Диаграмма состояния сплавов Fe – С ACD – линия ликвидуса – начало первичной кристаллизации сплавов. По AC – выпадают кристаллы аустенита, по CD – первичного цементита. AECF – линия солидуса – заканчивается первичная кристаллизация сплавов. В области AESG – аустенит. При его охлаждении по GS начинается переход γ в α -железо и выпадают кристаллы феррита. По ES – аустенит начинает распадаться выделяя избыточный углерод в виде вторичного цементита. В точке S – из аустенита одновременно кристаллизуются феррит и цементит, образуя эвтектоид – перлит. Доэвтектоидные стали содержат феррит и перлит. Заэвтектоидные (> 0,83 % С) содержат перлит и цементит. ECF – линия ледебуритного превращения – заканчивается первичная кристаллизация чугунов. В точке С (4,3 % С) при 1147 0С одновременно кристаллизуются аустенит и цементит, образуя механическую смесь (эвтектику) – ледебурит. По EC – образуются доэвтектические чугуны (2,14…4,3 % С). Они состоят из кристаллов аустенита и ледебурита. При охлаждении растворимость углерода в железе снижается и он выделяется из аустенита в виде вторичного цементита. По CF – образуется заэвтектические чугуны (4,3…6,67 % С), которые состоят из ледебурита и первичного цементита (белые чугуны). PSK – линия перлитного превращения. Ниже неё происходит окончательный распад аустенита, связанный с γ – α превращением в железе и образованием перлита. Доэвтектические чугуны содержат перлит, цементит и ледебурит, заэвтектические – ледебурит и цементит.
|
