Полезное:
Как сделать разговор полезным и приятным
Как сделать объемную звезду своими руками
Как сделать то, что делать не хочется?
Как сделать погремушку
Как сделать так чтобы женщины сами знакомились с вами
Как сделать идею коммерческой
Как сделать хорошую растяжку ног?
Как сделать наш разум здоровым?
Как сделать, чтобы люди обманывали меньше
Вопрос 4. Как сделать так, чтобы вас уважали и ценили?
Как сделать лучше себе и другим людям
Как сделать свидание интересным?
Категории:
АрхитектураАстрономияБиологияГеографияГеологияИнформатикаИскусствоИсторияКулинарияКультураМаркетингМатематикаМедицинаМенеджментОхрана трудаПравоПроизводствоПсихологияРелигияСоциологияСпортТехникаФизикаФилософияХимияЭкологияЭкономикаЭлектроника
|

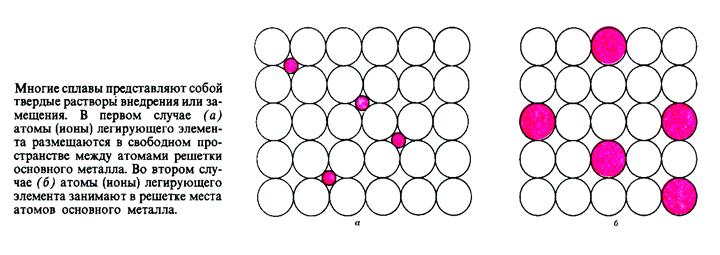

Основы теории сплавовВ практике применение чистых металлов ограничено из-за сравнительно низких механических параметров. Для конструкционных изделий в основном применяют сплавы, состоящие из двух или нескольких металлов или металлов и неметаллов, при сохранении металлических свойств. Получают сплавы обычно сплавлением компонентов, реже методом металлокерамики (т.е. спеканием порошков входящих в сплав компонентов). Различают три вида сплавов: 1) Механическая смесь – представляет собой смесь кристаллов входящих в сплав компонентов, причём возможно любое их процентное соотношение. 2) Твёрдый раствор – один из компонентов сплава сохраняет свою кристаллическую решетку, а атомы другого компонента располагаются в решетке первого компонента. Различают твёрдый раствор: a) замещения – обычно это сплавы металлов с близкими размерами атомов; б ) внедрения – обычно это сплавы металлов с неметаллами (например сплавы Fe-C). 3) Химические соединения – возможны при определённом соотношении компонентов. возможны при определённом соотношении компонентов. В результате химической реакции образуется сплав новой структуры с новыми свойствами (например цементит Fe3С при 6,67 % углерода)
Сплавы кристаллизуются в определённом интервале температур, зависящем от концентрации компонентов, поэтому кривые охлаждения сплавов разной концентрации имеют разный вид. Д иаграммы состояния сплавов дают наглядное представление о протекающих в сплавах превращениях в зависимости от их химического состава и температуры. Для построения диаграммы состояния сплавов совмещают кривые охлаждения, построенные с определённым интервалом концентрации, на общем графике и соединяют плавными кривыми аналогичные критические точки. Диаграмма I типа (механическая смесь) на примере Свинец – Сурьма (Pb-Sb) ABC – линия ликвидуса (жидкий) – выше температур этой линии все сплавы - в жидком состоянии. DBE – линия солидуса (твёрдый) - ниже температур этой линии все сплавы- в твёрдом состоянии. Между этими линиями происходит процесс первичной кристаллизации. В точке B, при строго определённой концентрации и самой низкой температуре, компоненты кристаллизуются одновременно образуя мелкую равномерную смесь зёрен входящих компонентов – эвтектику (хорошо построенный сплав).

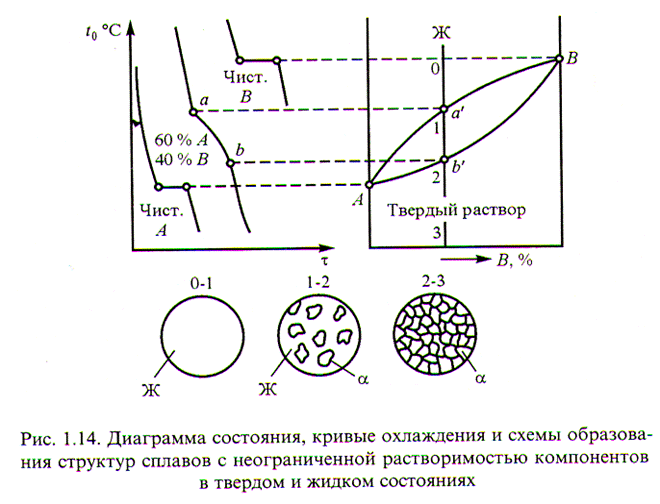

Диаграмма II типа (твёрдый раствор). Медь – Никель (Cu-Ni) Сплавы кристаллизуются между линиями ликвидуса и солидуса. При охлаждении, в кристаллы более тугоплавкого никеля проникает медь, образуя твёрдый раствор меди в никеле.
|
