Уравнивание приращений и вычисление координат





Убедившись в том, что невязка АР допустима, производят увязку (уравнивание) приращений и вычисление координат.

Простейший способ уравнивания приращений состоит в том, что полученные невязки fx и fyраспределяют на все вычисленные приращения пропорционально длинам сторон сомкнутого (без диагональных ходов) или разомкнутого полигона.

Соответствующие поправки вводят в приращения со знаком, обратным знаку невязки. Если опорная сеть представляет собой серию взаимосвязанных замкнутых полигонов, уравнивание приращений ведется также по методу акад. B. В. Попова, как указано выше.

Координаты вершин полигона вычисляют по увязанным приращениям, пользуясь формулами равенства (II.21).

Накладка на план точек опорной сети и подробностей ситуации производится в масштабе 1: 5000. Контроль за правильностью нанесения каждой точки на план осуществляется по расстояниям между точками, которые известны из измерений в натуре.

После нанесения на план опорных пунктов производят накладку ситуации по данным полевых журналов.

На план полосы отвода наносят:

§оси главных путей с показанием километров, пикетов и элементов кривых;

§контуры насыпей и выемок, водоотводных устройств, банкетов и кавальеров;

§сооружений раздельных пунктов и жилых поселков, прилегающих к ним; линейно-путевых зданий;

§снегозащитных полос (естественных) и искусственных посадок, постоянных снегозащитных заборов и т.д.;

§контуры пашни, лугов, заболоченных мест и др.;

§границы смежных землепользований, административно-территориального деления, полосы отвода, особых зон и места установки межевых столбов.

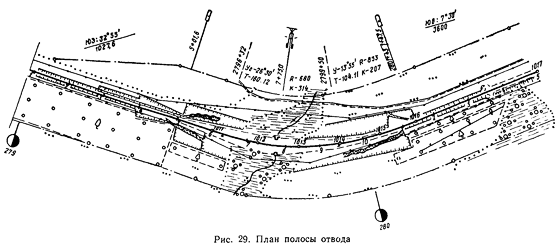

Отделка плана производится тушью. Общий вид плана полосы отвода приведен на рис. 29:



26

Тахеометрическая съемка – топографическая съемка, выполняемая с помощью теодолита или тахеометра и дальномерной рейки (вехи с призмой), в результате которой получают план местности с изображением ситуации и рельефа.

Тахеометрическая съемка выполняется самостоятельно для создания планов или цифровых моделей небольших участков местности в крупных масштабах (1: 500 – 1: 5000) либо в сочетании с другими видами работ, когда выполнение стереотопографической или мензульной съемок экономически нецелесообразно или технически затруднительно. Ее результаты используют при ведении земельного или городского кадастра, для планировки населенных пунктов, проектирования отводов земель, мелиоративных мероприятий и т.д. Особенно выгодно ее применение для съемки узких полос местности при изысканиях трасс каналов, железных и автомобильных дорог, линий электропередач, трубопроводов и других протяженных линейных объектов.

Слово «тахеометрия» в переводе с греческого означает «быстрое измерение». Быстрота измерений при тахеометрической съемке достигается тем, что положение снимаемой точки местности в плане и по высоте определяется одним наведением трубы прибора на рейку, установленную в этой точке. Тахеометрическая съемка выполняется обычно с помощью технических теодолитов или тахеометров.

При использовании технических теодолитов сущность тахеометрической съемки сводится к определению пространственных полярных координат точек местности и последующему нанесению этих точек на план. При этом горизонтальный угол B между начальным направлением и направлением на снимаемую точку измеряется с помощью горизонтального круга, вертикальный угол v – вертикального круга теодолита, а расстояние до точки D – дальномером. Таким образом, плановое положение снимаемых точек определяется полярным способом (координатами в, d), а превышения точек – методом тригонометрического нивелирования.

27

Тригонометрическое нивелирование – определение высот точек земной поверхности относительно исходной точки с помощью угла наклона визирного луча, проходящего через две точки местности,

Выполняют тригонометрическое нивелирование с помощью теодолита в точке А угол наклона n визирного луча, проходящего через визирную цель в точке В, и зная горизонтальное расстояние s между этими точками, высоту инструмента l и высоту цели а (рис. 2), разность высот h этих точек вычисляют по формуле:

h = s tgn + l - a.

Эта формула точна только для малых расстояний, когда можно не считаться с влиянием кривизны Земли и искривлением светового луча в атмосфере (см. Рефракция). Более полная формула имеет вид:

h = s tgn + l - a + (1 - k) s 2/2 R,

где R – радиус Земли как шара и k коэффициент рефракции.

Тригонометрическим нивелирование определяют высоты пунктов триангуляции и полигонометрии. Оно широко применяется в топографической съёмке. Тригонометрическое нивелирование позволяет определять разности высот двух значительно удалённых друг от друга пунктов, между которыми имеется оптическая видимость, но менее точно, чем геометрическое нивелирование Точность его результатов в основном зависит от трудно учитываемого влияния земной рефракции.

Полевые работы при тахеометрической съемке на станции включают следующие действия:

- установку прибора над точкой с известными координатами и приведение его в рабочее положение (допускается выполнять центрирование с погрешностью до 3 см, т.е. на порядок грубее, чем при измерении горизонтальных углов);

- определение место нуля вертикального круга (п.28);

- составление абриса на станции с указание на нем положения реечных точек;

- измерение высоты прибора с погрешностью 1-2 см;

- ориентирование нуля лимба горизонтального круга на соседнюю точку съемочного обоснования, координаты которой известны;

- наблюдение реечных точек при КЛ: определение расстояния от прибора до рейки по дальномеру, снятие отсчетов по горизонтальному и вертикальному кругам при наведении средней горизонтальной нити на определенный отсчет, например Vj = I;

- вычисление углов наклона, неполных превышений и высот реечных точек по формулам

n = Л - М0, h'= 0.5 D' sin2n, Hj= Hст+ h' + I - Vj.

Если рельеф местности позволяет брать отсчет по рейке горизонтальным лучом визирования (в этом случае отсчет по ВК должен быть равен М0), то высоты реечных точек Нi= ГП - аi,

где ГП - горизонт прибора ГП = Нст+ I; аi - отсчет по рейке горизонтальным лучом визирования.

Результаты измерений и вычислений записывают в журнал тахеометрической съемки (табл.41).

При камеральной обработке проверяют журналы тахеометрической съемки и исправляют ошибки вычислений. Затем с помощью тахеографа наносят на план пикетные (реечные) точки по значениям полярных углов и расстояний. Около пикетных точек выписывают их номера и высоты. В соответствии с абрисами рисуют на плане контуры угодий, элементы ситуации и обозначают их условными знаками. Для отображения рельефа проводят горизонтали.

Принцип интерполирования горизонталей для построения рельефа с высотой сечения 1 м показан на рис."Интерполирование горизонталей".

На кальке размером 8 х 10 см следует провести несколько (8 – 10) параллельных и равноотстоящих (через 5 – 7 мм) друг от друга линий (калька с параллельными линиями называется палеткой).

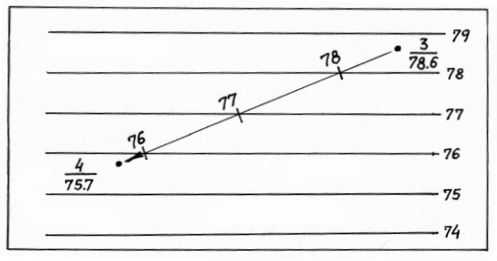

Интерполирование горизонталей

Выполним интерполирование горизонталей по линии однородного склона 3-4: пикет 3 (Н3 = 78,6 м); пикет 4 (Н4 = 75,7 м). На палетке (или мысленно) оцифруем параллельные линии через 1 м, начиная с высоты, например, 74 м. Положим палетку на линию 3-4 и установим пикет 4 в положение, соответствующее ее высоте (75,7 м). Затем это положение зафиксируем иглой измерителя и провернем палетку до тех пор, пока пикет 3 не станет в положение, соответствующее его высоте (78,6 м) на шкале высот палетки. Иглой измерителя переколоть на ватман (план) все точки пересечения параллельных линий палетки с линией 3-4 и подписать места уколов соответствующими высотами (подписи горизонталей можно сделать и сокращенными).

Аналогично выполняют интерполирование по другим линиям однородных склонов.

После полного интерполирования, ориентируясь на примерные формы рельефа, указанные на абрисах, выполняют предварительную укладку горизонталей по одноименным высотам. Целесообразно построение рельефа начинать с рисовки его по характерным линиям и четким формам (лощины по линиям водосливов, хребты – по линиям водоразделов, горы (холмы) и т.п.), а затем переходить к сопряжениям между формами рельефа. Окончательная укладка горизонталей выполняется после полного уяснения рисунка рельефа, при этом производится сглаживание небольших волн в линии горизонталей примерно до 1/4 высоты сечения рельефа.

Для построения ситуации следует пользоваться абрисами тахеометрической съёмки на станциях, а также записями в журнале тахеометрической съёмки. То есть необходимо воспроизвести ту ситуацию местности, которая фактически и была объектом съёмки.

Нивелирование- это вид геодезических работ по определению превышений. Нивелирование обычно используют для определения высот точек при составлении топографических планов, карт, профилей, при перенесении проектов застройки и планировки территорий по высоте. Различают следующие методы нивелирования: геометрическое, Тригонометрическое, физическое и автоматическое.

Геометрическое нивелирование-метод определения превышения с помощью горизонтального визирного луча и нивелирных реек. Для получения горизонтального луча используют нивелир. Широко применяется в строительстве.

Тригонометрическое нивелирование- это метод определения превышения по измеренному углу наклона и расстояния между точками. Его применяют при топографических съёмках и при определении больших превышений.

Физическое нивелирование относятся методы: гидростатического нивелирования, основанный на применении сообщающихся сосудов, барометрическое нивелирование, разность давлений, радиолокационное нивелирование, основанный на отражении электромагнитных волн от земной поверхности.

Автоматическое нивелирование, осуществляется с помощью специальных приборов устанавливаемых на авто. Сразу вычерчивается профиль местности на ленте.

Геометрическое нивелирование:

1. При нивелировании из середины. В точках А и В устанавливают отвесно рейки. На которых нанесены шкалы, а по середине нивелир. Когда осуществляют нивелирование от А к В то рейку в точке А считают задней а В передней. Если взять отсчёты а и в то превышение будет равно h=a-b

2. При нивелировании вперёд нивелир устанавливают в точке А, измеряют высоту прибора I а затем берут отсчёт b. Превышение вычисляется по формуле h=i-b

После определения высоты точек находят: Нв=На+h. Когда высоты точек расположены на значительном расстоянии. В этом случае от точки А до В прокладывают нивелирный ход, состоящий из нескольких станций. Превышение между точками будет равно сумме превышений hав. Высоту точки В находят по формуле Нв=На+ hав

Нивелиры всех типов могут выпускаться либо с уровнем при трубе, либо с компенсатором наклона визирной линии трубы. При наличии компенсатора в шифре нивелира добавляется буква К, например, Н-3К. У нивелиров Н-3 и Н-10 допускается наличие горизонтального лимба; в этом случае в шифре нивелира добавляется буква Л, например, Н-10Л.



Нивелир с уровнем при трубе изображен на рис.1.


рис. 1

· 1 - зрительная труба;

· 2 - цилиндрический уровень при трубе;

· 3 - элевационный винт;

· 4 - установочный круглый уровень (на рисунке не показан);

· 5,6 - закрепительный и микрометренный винты азимутального вращения;

· 7 -ось;

· 8 - подставка с тремя подъемными винтами.

Зрительная труба и уровень при ней являются важнейшими частями нивелира.

Элевационный винт служит для приведения визирной линии трубы в горизонтальное положение. С его помощью поднимают или опускают окулярный конец трубы; при этом пузырек уровня перемещается и когда он будет точно в нуль-пункте, визирная линия должна устанавливаться горизонтально.

Цилиндрический уровень обычно контактный; изображение контактов пузырька передается системой призм в поле зрения трубы, что очень удобно, так как наблюдатель видит сразу и рейку, и уровень.

Для нивелира с уровнем при трубе выполняются три поверки.

1. Ось цилиндрического уровня и визирная линия трубы должны быть параллельны и лежать в параллельных вертикальных плоскостях - это условие называется главным условием нивелира с уровнем при трубе. Первая часть главного условия проверяется двойным нивелированием вперед. На местности забивают два колышка на расстоянии около 50 м один от другого. Нивелир устанавливают над точкой А так, чтобы окуляр трубы находился на одной вертикальной линии с точкой (рис.2а). От колышка до центра окуляра измеряют высоту инструмента i1. Затем рейку ставят в точку В, наводят на нее трубу нивелира, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b1. Затем нивелир и рейку меняют местами, измеряют высоту инструмента i2, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b2 (рис.2б).


рис. 2

Пусть главное условие нивелира не выполняется, и при положении пузырька уровня в нульпункте визирная линия не горизонтальна, а составляет с осью уровня некоторый угол i. Тогда вместо правильного отсчета b0 1 получается ошибочный - b1. Ошибку отсчета обозначим x, и превышение точки В относительно точки А будет равно:

h = i1 - (b1 + x).

При положении нивелира в точке В превышение точки А относительно точки В:

h' = i2 - (b2 + x).

Но h = - h', поэтому

i1 - (b1 + x) = - [i2 - (b2 + x)].

Отсюда получаем:

x = 0.5*(i1 + i2) - 0.5*(b1 + b2).

Если x получается больше 4 мм, необходимо выполнить юстировку уровня, т.е. устранить угол i. Для этого элевационным винтом наклоняют трубу нивелира до тех пор, пока отсчет по рейке не будет равен правильному отсчету:

b02 = b2 + x,

при этом пузырек уровня уйдет из нуль-пункта. Исправительными винтами уровня приводят пузырек в нуль-пункт и повторяют поверку заново. Полная программа поверки главного условия включает еще проверку параллельности вертикальных плоскостей, проведенных через визирную линию трубы и ось уровня.

При нивелировании строго из середины ошибка отсчета по рейке из-за невыполнения главного условия нивелира не влияет на величину измеряемого превышения (рис.3)


рис. 3

2. Ось круглого установочного уровня должна быть параллельна оси вращения нивелира. Приводят пузырек круглого уровня в нуль-пункт, затем поворачивают нивелир по азимуту на 180o. Если пузырек отклонился от нуль-пункта, то на половину отклонения его перемещают с помощью подъемных винтов и на половину - исправительными винтами круглого уровня.

Существует и другой, более надежный способ поверки круглого уровня: сначала тщательно устанавливают ось вращения нивелира в отвесное положение с помощью элевационного винта и цилиндрического уровня при трубе, затем исправительными винтами круглого уровня приводят его пузырек в нуль-пункт.

3. Горизонтальная нить сетки нитей должна быть перпендикулярна оси вращения нивелира, т.е. быть горизонтальной. Рейку ставят в 30 - 40 м от нивелира и закрепляют ее, чтобы она не качалась. Затем берут отсчеты по рейке при трех положениях ее изображения: в центре поля зрения, слева от центра и справа. Если отсчеты отличаются один от другого более, чем на 1 мм, то сетку нитей нужно развернуть.

Предполагая, что сетки нитей строго перпендикулярны, можно проверить вертикальность вертикальной нити. Для этого в 20 м от нивелира подвешивают отвес, наводят на него трубу и проверяют совпадение вертикальной нити сетки с нитью отвеса.

Важнейшими характеристиками нивелира, определяющими точность измерения превышений, являются увеличение зрительной трубы и цена деления цилиндрического уровня при трубе. По этим характеристикам определяет пригодность нивелира для выполнения работ заданной точности. Чтобы получить численные значения увеличения трубы и цены деления уровня, выполняют соответствующие исследования нивелира.

Геометрическое нивелирование – это наиболее распространенный способ определения превышений. Его выполняют с помощью нивелира, задающего горизонтальную линию визирования.

Устройство нивелира достаточно простое. Он имеет две основные части: зрительную трубу и устройство, позволяющее привести визирный луч в горизонтальное положение.

Геометрическое нивелирование можно выполнять по следующей схеме:

Рис. 61. Способы нивелирования

При нивелировании из середины нивелир располагают между двумя точками примерно на одинаковых расстояниях (рис.61, а). В точках устанавливают отвесно рейки с сантиметровыми делениями. Их ставят на колышек, вбитый вровень с землей, или на специальный костыль, так как рейка под собственной тяжестью будет давить на землю и отсчет по ней будет меняться. Визирный луч зрительной трубы нивелира последовательно наводят на рейки и берут отсчеты З и П, которые записывают в миллиметрах в журнал нивелирования. Отсчет по рейке производят по средней нити нивелира, т.е. по месту, где проекция средней нити пересекает рейку. Превышение между точками определяют по формуле

h = ЗП

где З – отсчет назад на заднюю точку А; П – отсчет вперед на переднюю точку B.

При нивелировании вперед прибор устанавливают над точкой А (рис. 61, б), измеряют его высоту V и берут отсчет П по рейке в точке В. Превышение определяют вычитанием из высоты прибора V отсчета П.

h = VП.

Высоту передней точки В вычисляется по формуле:

Высоту визирного луча на уровенной поверхностью называют горизонтом инструмента HГИ (рис. 61) и вычисляют

НГИ = НА + З = НА + V.



Место установки нивелира называется станцией. Если для определения превышения между точками А и В достаточно установить прибор один раз, то такой случай называется простым нивелированием.

Если же превышение между точками определяют только после нескольких установок нивелира, такое нивелирование называют сложным или последовательным (рис. 62).

Рис. 62. Последовательное нивелирование.

В этом случае точки С и D называют связующими. Превышение между ними определяют как при простом нивелировании:

; ;

h = ∑З∑П

Такую схему нивелирования называют нивелирным ходом.

Планировка и застройка городов и сельских населенных мест — это комплекс мероприятий по строительству новых городов, реконструкции и развитию старых городов и поселков. Планировка и застройка связаны с решением архитектурно-строительных, инженерно-технических и санитарно-гигиенических вопросов. Проектирование новых и реконструкцию существующих городов и поселков производят на основе народно-хозяйственных планов социальных и экономических перспектив их развития, комплексного решения функциональных элементов и систем обслуживания, благоустройства и городского транспорта.
Перспективные планы развития населенного пункта отражают в основном градостроительном документе — генеральном плане. Генеральный план города служит основой для разработки проектов первоочередного строительства, детальной планировки, планировки городских промышленных районов, застройки, инженерного оборудования, благоустройства, городского транспорта и других работ по объектам, расположенным в пределах проектных границ города. Генеральный план города или поселка разрабатывают на срок от 25 до 30 лет. Одновременно предусматривают резерв территории, обеспечивающий возможность дальнейшего развития населенного пункта.
Территориями, отводимыми для строительства новых городов и поселков обычно служат земли несельскохозяйственного назначения или малопригодные для сельского хозяйства, а также земли государственного лесного фонда, не покрытые лесом или занятые малоценными лесными породами. Решающими факторами, определяющими выбор площадей под строительство, являются экономическая целесообразность и сохранность природы. Топографической основой для разработки генерального плана города или поселка служат планы масштаба 1: 5000— 1: 10 000.
Основным структурным элементом при разработке проекта планировки жилой застройки является микрорайон, а в промышленных районах — блок-квартал производственных зданий и сооружений. Элементы жилой и промышленной застройки ограничиваются красными линиями. Красными линиями называют границы, отделяющие территорию застройки от улиц, проектируемых проездов, полосы для строительства метрополитена открытым способом, зон для высоковольтных передач и т. п. Здания вдоль улиц размещают по линии застройки, отступающей от красной линии в глубь территории на магистральных улицах не менее 6 м, на жилых — не менее 3 м.
Проектные решения, связанные с детализацией планировки и застройки, принимаются при разработке проекта детальной планировки. Проект детальной планировки и эскиз застройки разрабатывают на жилые и промышленные районы, общегородские центры и общественные комплексы. Задачей такого проекта является уточнение и развитие решений, принятых в генеральном плане города до уровня, позволяющего определить задания на составление проектов застройки. Проект детальной планировки включает в себя следующие материалы: схему размещения проектируемого района в системе города; план красных линий и эскиз застройки; разбивочный чертеж красных линий; макет планировки и застройки; схему инженерной подготовки территории и вертикальной планировки по осям проездов; схему размещения вне микрорайонных инженерных сетей.
Схему размещения проектируемого района в системе города составляют в масштабах 1: 5000 или 1: 10 000. План красных линий составляют в масштабах 1: 1000 или 1: 2000; при этом на плане выделяют опорную застройку, т. е. существующие капитальные здания и сооружения, принимаемые в качестве опорных при определении положения красных линий в натуре.
Разбивочный чертеж с привязочными размерами точек красных линий к опорным строениям и пунктам геодезической основы выполняют в масштабе 1: 2000. На репрокопиях плана красных линий разрабатывают эскиз застройки, на котором показывают проектные и фактические отметки осей проездов и точек пересечения красных линий; разрабатывают также макет объемно-пространственной композиции застройки и схему размещения инженерных сетей.
Пояснительная записка к проекту детальной планировки содержит характеристику социальных и экономических условий района, его природные особенности, технико-экономические показатели и обоснования принятых в проекте решений.
Проект застройки разрабатывают на основе проекта детальной планировки и эскиза застройки микрорайона, квартала, общественного комплекса и т. п. Его выполняют в две стадии: технический проект и рабочая документация.
Технический проект включает в себя: генеральный план застройки на топографическом плане в масштабе 1: 500 или 1: 1000; макет застройки в том же масштабе; чертеж подземных инженерных сетей в том же масштабе.
Рабочую документацию разрабатывают на основе технического проекта. Она представляет собой комплекс проектно-технических материалов, рассчитанных на строительство зданий и сооружений в течение предстоящего года. В рабочую документацию входят:
генеральный план участка застройки в масштабе 1: 500 или 1: 1000, на котором показаны проектируемые, сохраняемые и реконструируемые здания и сооружения и другие детали застройки;
разбивочный чертеж в масштабе 1: 500 или 1: 1000, содержащий детали застройки и данные уточненной привязки их к опорным зданиям или пунктам геодезической основы;
чертежи по вертикальной планировке территорий, примыкающих к застройке, в масштабе 1: 500—1: 1000 о проектными горизонталями, проектными отметками и уклонами; картограммы земляных работ; комплекты чертежей, принятых к строительству зданий и сооружений и другие документы.
На территориях сельскохозяйственного назначения при проведении землеустроительных мероприятий составляют проекты межхозяйственных и внутрихозяйственных землепользовании. В процессе проектирования уточняют и изменяют границы землепользовании на основе схем районной планировки, устанавливают или изменяют городскую, поселковую черты и черту перспективных населенных пунктов, границы сельскохозяйственных угодий.
Проектирование красных линий в процессе разработки проекта детальной планировки производят следующим образом. На топографическом плане с нанесенными элементами опорной застройки составляют план красных линий, представляющий совокупность прямых и сопрягаемых с ними круговых кривых линий. Для того, чтобы при застройке территории по частям не нарушить общую проектно- архитектурную композицию, план красных линий составляют на всю территорию в целом.
Определяют координаты X и Y точек поворота красных линий в принятой городской системе координат. Координатами точек красной линии, совпадающих с углами опорных строений служат координаты этих углов, определенные в натуре от пунктов геодезической основы. При отсутствии опорной застройки или отсутствии координат углов координаты точек поворота определяют графически по плану о точностью его масштаба. Координаты точек поворота границ землепользования сельскохозяйственных территорий определяют графически по плану.
Аналитический расчет красной линии производят по исходным координатам точек поворота. Сущность работы заключается в определении координат промежуточных точек. При перенесении проекта детальной планировки в натуру от пунктов геодезической основы выносят и закрепляют на местности поворотные и промежуточные точки красной линии.
Аналитический расчет проектируемого объекта застройки заключается в определении координат его углов. При этом контур здания или сооружения с проектными габаритами, нанесенный на генплане участка застройки, рассматривают как замкнутый полигон с известными внутренними углами и сторонами. Если по генплану графически определить координаты одной точки контура проектируемого объекта и дирекционный угол направления стороны, примыкающей к этой точке, то координаты остальных точек контура можно определить аналитически путем решения прямой геодезической задачи, аналогично вычислению координат вершин теодолитного хода.
Погрешность графического определения координат точек по плану равна величине порядка двойной точности масштаба плана. Например, для плана масштаба 1: 1000 эта точность равна 0,20 м. Для повышения точности графического определения координат и исключения деформации бумаги, доходящей до 2%, расстояние от линий координатной сетки до точки измеряют по плану от двух сторон квадрата, внутри которого расположена точка. Из двух результатов измерений берут среднее значение.
Геодезической основой при перенесении красных линий, границ землепользования и объектов застройки могут служить полигонометрические ходы, а также теодолитные ходы, проложенные ранее для съемки городских территорий или сельскохозяйственных площадей. При отсутствии пунктов съемочного обоснования вблизи переносимых в натуру точек красных линий или границ землепользования геодезическую основу создают специально.
