Количество светиль.ников в одном ряду по ширине определяется из формулы
nсв.ш = (b - Lcв/)\Lсв. + 1 = (20-7)\7 + 1 = 3 шт '
Общее количество светильников определяется по формуле:
nсв.общ = nсв.дл х nсв.ш = 10 . 3 = 30 шт.
Коэффициент Z принимается равным 1,15 (см. табл.). Коэффициенты отражения принимаются: для потолка ρп=0,7, для стен ρст=0,5 (см. табл. 3.4).
Индекс помещения определяется по формуле:
i = а·b\Нсв·(а+.Ь) = 70 х 20\ 5(70+20) = 3,1
Коэффициент использования светового потока принимается равным 0,69 (табл).
Световой поток одного источника света определяется из формулы:
Ф = n= ESnKZ\ η·ηсв. = 75·1400·1,5·1,15\30·0,69= 8600
где К принимается равным 1,5.
Принимается в каждом светильнике две лампы мощность 125 Вт,со световым,потоком 4800 лм каждая. Общая установленная мощность для люминесцентных ламп с учетом потерь К == 1 в пускорегулирующих аппаратах определяется из формулы:
Wобщ.=2nсвωи.сКп==2·30.·25·1,2=9000 Вт=9,0 кВт.
ПРИМЕР.
Определить мощность осветительной установки и мощность ламп накаливания по методу светового потока.
Исходные данные. Габаритные размеры помещения: длина-
20 м, высота – 4 м. В.качестве историков света применяются.светильники типа «Люцетта» со стеклами молочного ц вета. Светильники располагаются в шахматном порядке с стороной квадрата.равной.высоте- помещения Н=4 м. Высота подвеса светильников над условной поверхностью помещения Lсв.= 2,5 м. Потолок и стены помещения имеют окраску с кгоэффицентом отражения соответственно ρп.=0,7, ρст=05. Напряжение электрической сети 220 В.
РАСЧЕТ. Площадь помещения доставляет
S=a·b=20·12=240 м2.
Нормированная освещенность для данного помещения принимается Ен=75лк, а коэффициент запаса К= 1,3
Определяем индекс помещения
i=a·b/ Нсв(а+b)=20·12/2,5(20+12)= 3
По табл. 3.8.коэффициент использования светового.потока при данном показателе помещений принимается равным η=0,54
Значения коэффициентов неравномерности освещения Z в зависимости от расстояния между светильниками L высоты подвеса.различных светильников (с лампами накаливания) над рабочей поверхностью Нр приведены в табл..
Для перехода от нормированной минимальной освещенности Ен к усредненной Еср. необходимо найти поправочный коэффициент неравномерности освещения Z, который определяется из соотношения:
Z = Lсв/Hсв
По табл. для выбранного светильника коэффициент неравномерности освещения Z = 0,8. При заданном расположении светильников принимаются расстояния крайних (пристенных) светильников равным 2 м. В этом случае получим три ряда по пять светильников в каждом ряду. Общее количество светильников n=15 шт.
| Тип светильника | Значение Z при отношении L/H | ||||||
| 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,75 | 2,0 | |
| 1. «Люцетта» цельного молочного стекла | 0,545 | 0,660 | 0,785 | 0,915 | 0,867 | 0,734 | 0,595 |
| 2. «Люцетта» прямого света11 | 0,518 | 0,680 | 0,875 | 0,892 | 0,906 | 0,908 | 0,890 |
| 3. «Универсаль» с матовой лампой | 0,630 | 0,740 | 0,896 | 0,950 | 0,977 | 0,865 | 0,828 |
| 4. «Универсаль» с полуматовым затемннтелем | 0,600 | 0,700 | 0,870 | 0.9.00 | 0.870 | 0,832 | 0,807 |
| 5. «Универсаль» с молочным затемнителем | 0,650 | 0,770 | 0,938 | 0,975 | 0,915 | 0,912 | 0,845 |
| 6. Светильники прямого света с опаловым стеклом | 0,476 | 0,63.0 | 0,790 | 0,910 | 0.925 | 0,920 | 0,91^ |
| 7. Плафон двухламповый | 0,480 | 0.600 | 0,770 | 0,890 | 0,940 | 0,940 | 0,9.00 |
| 8. Глубокоизлучатель эмалированный | 0,657 | 0,775 | 0,907 | 0,983 | 0,900 | 0,907 | 0,830 |
| 9. Глубокоизлучатель зеркальный | 0,800 | 0,740 | 0,695 | 0,675 | 0,685 | 0,667 | 0,640 |
Световой поток каждого источника определяется по формуле:
fл=eн . S . k\(n .Z .η) = 75x240x1,3\(15x0,8x0,54) = 3600 лк

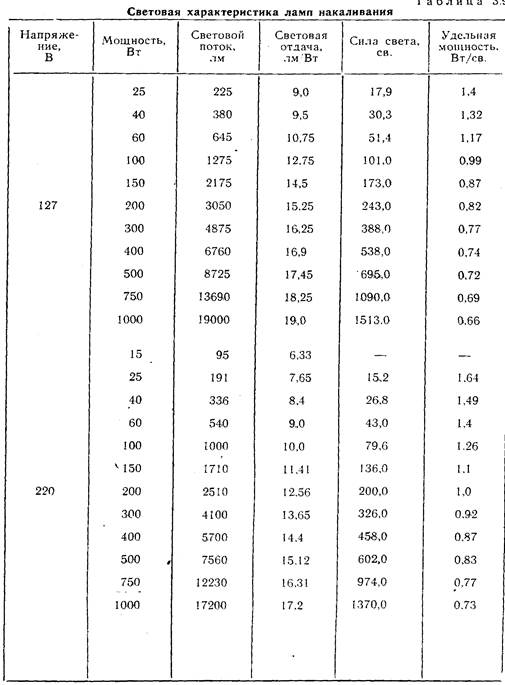

По найденному световому потоку подбираем мощность лампы (табл. 3.9).
Ближайшей оказывается лампа мощностью 300 Вт, имеющая световой поток 4100 лм. Фактическая освещенность будет несколько больше расчетной и составит:
Ефакт=Ен х 4100\3600=85,5 лк.
Суммарная мощность осветительной установки составит:
15 х 300=4500 Вт =4,5 кВт.
ПРИМЕР. Произвести контрольный расчет осветительной установки в механосборочном цехе по методу светового потока.
Исходные данные. Длина цеха а=180 м; ширина b=76 м. Светильник «Универсаль» без затемнителя, коэффициент запаса К = 1,3; мощность одной лампы — 500 Вт; напряжение — 220В. Нормируемая освещенность по условиям производства Ен=75 лк. Высота подвеса светильников над условной рабочей поверхностью Нр=6 м. Коэффициент отражения потолка ρп=0,5, стен ρст=0,3. Коэффициент неравномерности освещения принят равным единице. Проверить, можно ли получить требуемую освещенность согласно нормативу, если в цехе установлено 310 светильников?
РАСЧЕТ.
Показатель помещения определяется из формулы:
i = а·b\Hp·(a+b)= 180·76 \ 6·(180·76)=8,9
В табл. 3.8 показатель помещения ограничен пределами 0.5— 5,0. Если по расчету i>5,0, его следует принимать равным 5,0.
В табл. 3.8 коэффициент использования светового потока η=0,6. Световой поток Fл мощностью 500 Вт при напряжении 220В по табл. 3.9 Fл=7560 лм. При этом фактическая средняя освещенность составит:
Еср=Fл·n·Z·η \ K·a·b = 7560·310·0,61\ 1,3·180·76 = 79 лк
Руководствуясь результатами выполненного проверочного расчета можно сделать вывод: система запроектированного искусственного освещения, обеспечит нормативное освещение т.к. Ен= 75 лк<Еср=79 лк
