Главные оси и главные моменты инерции

Главные оси это оси, относительно которых осевые момен­ты инерции принимают экстремальные значения: минимальный ж максимальный.

Главные центральные моменты инерции рассчитываются отно­сительно главных осей, проходящих через центр тяжести.

Контрольные вопросы и задания

1. Диаметр сплошного вала увеличили в 2 раза. Во сколько раз увеличатся осевые моменты инерции? (.)

2. Осевые моменты сечения равны соответственно J_x = 2,5 мм⁴ и J_y = 6,5 мм. Определите полярный момент сечения.

3. Осевой момент инерции кольца относительно оси Ох J_x = 4 см⁴. Определите величину J_р.

4. В каком случае J_x наименьшее (рис. 25.7)?

Рис.

5. Какая из приведенных формул для определения J_x подойдет для сечения, изображенного на рис. 25.8?

Рис.	Варианты ответа: 1. ; 2. ; 3. ; 4. .

6. момент инерции швеллера № 10 относительно главной центральной оси J_xо = 174 см⁴; площадь поперечного сечения 10,9 см².

Определите осевой момент инерции относительно оси, проходящей через основание швеллера (рис. 25.9).

7. Сравнить полярные моменты инерции двух сечений, имеющих практически одинаковые площади (рис. 25.10).

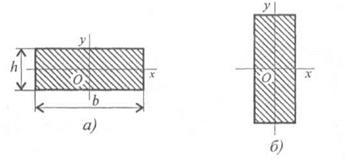

8. Сравнить осевые моменты инерции относительно оси Ох прямоугольника и квадрата, имеющих одинаковые площади (рис. 25.11).

Рис.

Рис.

Рис.
