Разделка сетевого кабеля

Для обжима витой пары вам потребуются специальные клещи и пара коннекторов RJ-45.

Последовательность действий при обжиме:

1. Аккуратно обрежьте конец кабеля, при этом лучше всего пользоваться резаком, встроенным в обжимной инструмент. Снимите с кабеля изоляцию

3. Разведите и расплетите проводки, выровняйте их в один ряд, при этом соблюдая цветовую последовательность

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра. Вставляйте проводники в разъем RJ-45

7. Убедитесь все ли провода полностью вошли в разъем и уперлись в его переднюю стенку. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

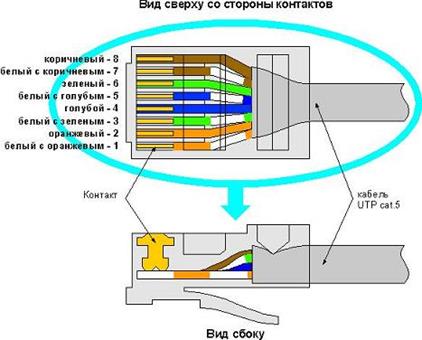

3.1 Цветовая последовательность проводников по стандарту: T568B.

При такой раскладке информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.
