Выбор вентилятора

Подбор вентилятора и электродвигателя. Определяем наибольшее значение объемного расхода воздуха 2107 м³/ч (теплый период года)

Вентилятор подбирается в соответствии с подсчитанным общим расходом воздуха L, м3/ч 1) определение параметров вентилятора. Наиболее современными и экономичными являются радиальные (центробежные) вентиляторы типа ВР 80-75.

Возможно выбрать вентилятор по аэродинамической характеристике:

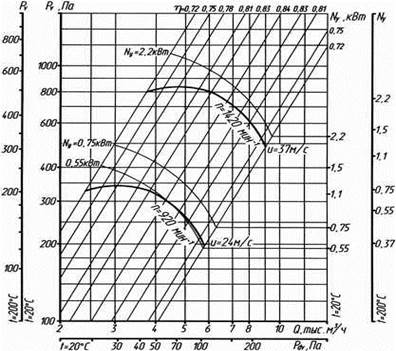

Рис 2. Аэродинамическая характеристика вентилятора ВР 80-75.

Выберем вентилятор из таблицы 7.

Таблица 7. Технические характеристики вентиляторов

Анализируя характеристики по к.п.д., можно сделать вывод, что из всех возможных вариантов лучшие параметры по к.п.д., Р, ν и η_в имеет вентилятор ВР 80-75 №4; а также электродвигатель типа АИР72А6.

2) Определение мощности электродвигателя для привода вентилятора.

Р_эд=L·ΣР_i·К_з/(3600·1000·η_в·η_п·η_р), кВт (25)

где: К_з – коэффициент запаса (К_з=1,25);

η_в – к.п.д. вентилятора;

η_п – к.п.д., учитывающий механические потери в подшипниках вентилятора, η_п=0,95;

η_р – к.п.д., учитывающий механические потери в передаче от вентилятора и двигателя (для клиноременной передачи η_р=0,9, при непосредственном соединении η_р=1,0.)

При ΣР_i=Р получим для выбранного вентилятора мощность электродвигателя:

Р_эд= кВт.

Электродвигатель типа АИР72А6 (Р=0,37 кВт, η_д=1000 об/мин) удовлетворяет рассчитанному значению мощности.

η_в= 450 об/мин

Применяется клиноременная передача с передаточным отношением:

i_по= η_д / η_в =1000/450=2,2 (26)
