Какова роль теплоотвода из зоны резания на температуру резания? Примеры. Рекомендации

КОНТРОЛЬНАЯ РАБОТА ПО ДИСЦИПЛИНЕ

«Резание материалов»

Индивидуальный шифр 86

Теория резания металлов и решение практических задач по расчету и назначению рациональных режимов и условий обработки резанием

Балаково 2011г.

Часть 1

Какова роль теплоотвода из зоны резания на температуру резания? Примеры. Рекомендации

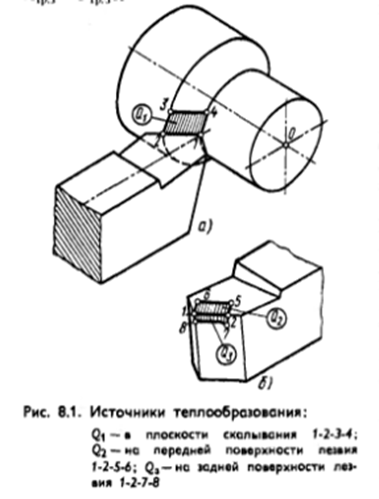

В зоне стружкообразования можно выделить зоны, в которых в результате контактного взаимодействия и деформаций обрабатываемого материала происходит генерирование теплоты

Почти вся механическая работа, затраченная на пластическую деформацию и разрушение металла в процессе стружкообразования, составляет первый источник выделения теплоты.

Работа сил трения на передней поверхности лезвия резца является вторым источником выделения теплоты.

Работа сил трения по задней поверхности лезвия инструмента является третьим источником теплоты, выделяющейся при резании.

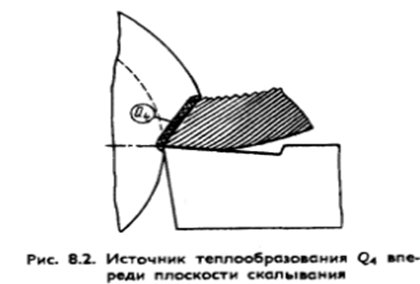

Работа, затраченная на пластическую деформацию металла перед плоскостью скалывания, является четвёртым источником теплоты.

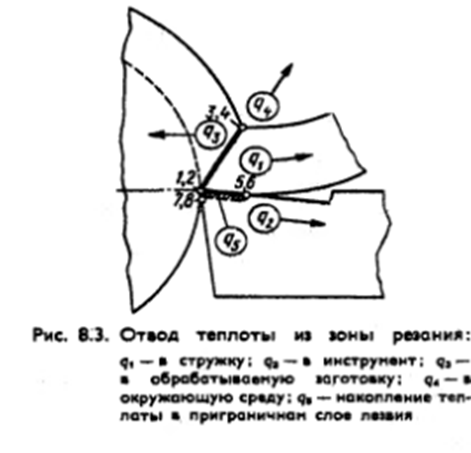

Отвод теплоты:

Большая часть теплоты Q1 и теплоты Q2 идёт на нагрев стружки и уносится из зоны резания. q1 – обозначение части отводимой теплоты.

Часть теплоты Q2 и часть теплоты Q3 нагревают металл режущей части резца и постепенно распространяется по всей массе его корпуса.

q2 – второй поток отводимой теплоты.

Часть теплоты Q1 некоторая часть теплоты Q4 и часть теплоты Q3 проникают в металл обрабатываемой заготовки.

q3 – третий поток отводимой теплоты.

q4 – часть общей теплоты, отводимой в окружающую среду, если резание всухую, если работа ведётся с полив зоны резания струёй, то кроме излучения часть теплоты отводится за счёт нагрева и парообразования охлаждающей жидкости.

Часть, выделившейся в плоскостях 1-2-5-6 и 1-2-7-8 теплоты накапливается в тонком приграничном слое материала инструмента, прилегающем к указанной плоскости. Эта часть теплоты q5 вызывает повышение температуры на режущем лезвии.

.

Суть теплоотвода – достижение теплового баланса, т. е. равенство теплоты, выделяющейся в зоне резания, и теплоты, удаляемой из неё за тот же промежуток времени

Рекомендуется применять системы СОЖ и другие методы охлаждения процесса резания для достижения оптимальных температур резания.
