Распознавание типов сигналов

4.4.1. Выбор порога В качестве примера (рис.4.4.1, 4.4.2, 4.4.4, 4.4.5) использованы данные сканирования диапазона эфира при включенном видео ИРИ 470 MHz. Данные для Истории-3 снимаются с низкими порогами обнаружения, при открытии файла данных на частотно-временной диаграмме, как правило, видны эфирные шумы в широком диапазоне (Рис.4.1). Навести курсор мыши на частотно-временную диаграмму, нажатием правой кнопки мыши установить текущее значение времени (горизонтальный маркер).

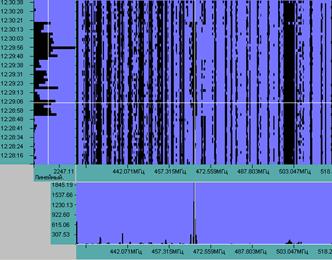

Рис.4.4.1

На Панораме диапазона (под частотно- временной диаграммой) отобразиться панорама в заданное время. По ней видно, что реальных сигналов с существенной амплитудой всего несколько, амплитуды помех менее 200 ед.АЦП. На панели управления в верхней части окна ввести значение порога 200 ед.АЦП. На диаграммах отображены значения амплитуд превышающие порог (Рис.4.4.2). Для запуска режима автоматического анализа выбрать пункт меню Анализ панорамы/Поиск частот (Рис. 4.4.3).

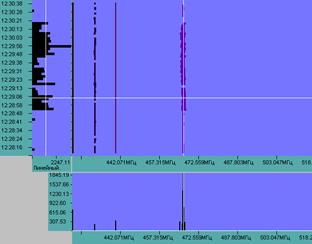

Рис.4.4.2

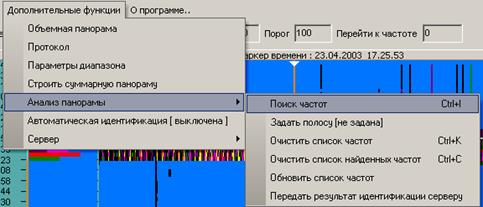

Рис.4.4.3

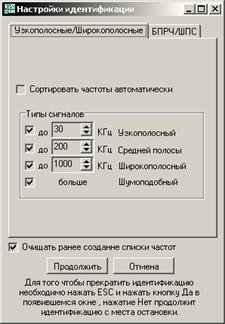

После чего откроется окно (рис.4.4.4), где можно выбрать параметры распознавания.	Рис.4.4.4
Результат анализа представлен графически на частотно-временной диаграмме (рис.4.4.5), каждая частота отображается отдельным цветом. В окне Протокол (Рис.4.4.6) приведен результат анализа в текстовом виде – частота, диапазон, ширина полосы.	Рис.4.4.5

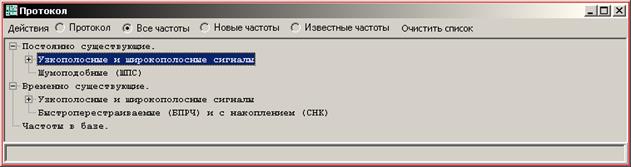

Рис.4.4.6
