Построение внешней скоростной характеристики дизеля

⇐ ПредыдущаяСтр 5 из 5



Внешняя скоростная характеристика представляет собой зависимость эффективной мощности , эффективного момента , удельного и часово-го расхода топлива от числа оборотов коленчатого вала двигателя при полной нагрузке.

Зависимость эффективной мощности от функции числа оборотов коленчатого вала определяется по эмпирической формуле:

, кВт

где: и - текущие значения эффективной мощности и числа оборотов;

- максимальная эффективная мощность двигателя, заложенная в задании;

- максимальная скорость вращения коленчатого вала.

- эмпирические коэффициенты (см. табл. 16. ).

Для проектируемого дизеля с неразделёнными камерами формула примет вид:

За минимальную устойчивую скорость вращения коленчатого вала примем: об/мин. В диапазоне от до зададим 11 текущих значений скорости вращения через 300 об/мин.



Зависимость эффективного момента от скорости вращения коленчатого вала найдем по формуле:

, Нм.

Зависимость удельного эффективного расхода топлива от скорости вращения коленчатого вала найдем по формуле:

, г/кВтч.

Функция часового расхода топлива:

, кг/ч.



Расчёты в табличной форме и построение графика выполним с использова-нием редактора электронных таблиц MICROSOFT EXCEL 2000.





n, об/мин
N, кВт 18,51 32,99 48,47 64,34 79,99 94,81 108,21 119,56 128,25 133,69 135,00
M, Нм 294,75 315,17 330,74 341,48 347,36 348,41 344,60 335,95 322,46 304,12 293,13
g, г/кВтч 394,95 363,57 336,99 315,23 298,28 286,13 278,79 276,27 278,55 285,65 291,00
Q, гк/ч 7,31 11,99 16,33 20,28 23,86 27,13 30,17 33,03 35,73 38,19 39,29

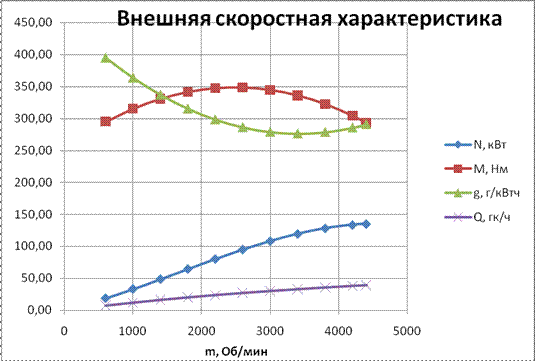

Из анализа результатов расчёта и графика внешней скоростной характерис-тики дизеля, определим следующие параметры:

· максимальный крутящий момент Нм при об/мин;

· минимальный удельный расход топлива г/кВтч при об/мин;

· коэффициент приспособляемости дизеля







Литература



1. Методические указания по выполнению теплового расчёта двигателя внутреннего сгорания (АТЕМК2. МР0812. 006). Автор Ванькаев Н.Т., СПб, АТЕМК, 2012.

2. Пузанков А.Г. Автомобили: Конструкция, теория и расчёт: уч. для СПО. – М.: ИЦ «Академия», 2007. – 544 с.

3. Стуканов В.А. Основы теории автомобильных двигателей и автомобиля: уч. пос. для СПО – М.: ИД «ФОРУМ»: ИНФРА-М, 2010. – 368 с.

4. Автомобильные двигатели: учебник для студ. ВУЗов/ под ред. М.Г. Шатрова. – М.: ИЦ «Академия», 2010. – 464 с.

5. Колчин А.И., Демидов В.П. Расчёт автомобильных и тракторных двигателей: Учеб. пособие для вузов. – М.: Высш. шк., 2002. – 496 с.
