Оценка обстановки в очаге химического поражения

Территория, на которой в результате применения химического оружия произошло поражение людей, животных и растений, называется очагом хими­ческого поражения.

Количественной характеристикой степени заражения поверхностей явля­ется плотность заражения, которая определяется по формуле (г/м²)

5 =

М

У

(18.1)

где М - количество отравляющего вещества, г; S - площадь, м2.

Количественной характеристикой заражения воздуха и водоисточников является концентрация (предельно допустимая, пороговая, смертельная) - ко­личество отравляющего вещества в единице объёма, определяемая из выраже­ния (г/м³)

С =

М

V

(18.2)

где М - количество отравляющего вещества, г;

V — объем, м3.

Токсичность отравляющего вещества - это способность оказывать пора­жающее действие на человека. Характеристикой токсичности является токсо-доза (пороговая, смертельная), которая определяется по формуле (г-мин/м³)

A=Cxt; (18.3)

где С концентрация, г/м;

t — время, мин.

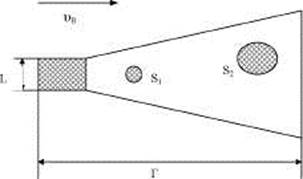

Зона химического заражения характеризуется длиной L, глубиной Г и площадью S (рис. 18.3).

Рис. 18.3. Зона химического заражения

Полная длина зоны определяется длиной района применения химического оружия L (например, длиной пути самолета при выливе отравляющих веществ) и добавки а, учитывающей степень вертикальной устойчивости воздуха [12]

L_n=L + a

(18.4)

где а — добавка, учитывающая степень вертикальной устойчивости воздуха (а = 0.05Г - при инверсии; а = 0,1 Г при конвекции; а = 0,08Г - при изо-термии).

Глубина зоны заражения определяется глубиной распространения облака заражённого воздуха. В зоне заражения может быть один или несколько очагов поражения S1, S2,... S_n.

На распространение облака зараженного воздуха оказывает влияние рель­еф, характер застройки, скорость ветра v_B и степень вертикальной устойчивости воздуха.

Различают три степени вертикальной устойчивости воздуха: инверсия (нижние слои воздуха холоднее верхних), конвекция (нижние слои нагреты сильнее верхних), изотермия (температура воздуха в 20-30 м от земной по­верхности почти одинакова). Инверсия и изотермия способствуют сохранению высоких концентраций отравляющих веществ, а конвекция вызывает сильное рассеивание воздуха.

Площадь зоны химического заражения определяется по формуле

S = T-(L+a)

где Г глубина зоны, км (табл. 18.2); L — длина зоны, км (табл. 18.3).

(18.5)

Таблица 18.2 - Глубина зоны химического заражения

Примечание. 1 При конвекции глубина зоны заражения уменьшается в 2 раза; при инверсии - увеличивается в 1,5...2 раза.

2 В населенных пунктах со сплошной застройкой и в лесных массивах глу­бина зоны уменьшается в 3,5 раза.

Таблица 18.3 - Длина зоны химического заражения

Время подхода облака к населённому пункту определяют по табл. 18.4 в зависимости от типа отравляющего вещества, скорости ветра, степени верти­кальной устойчивости воздуха.

Таблица 18.4 - Время подхода облака зараженного воздуха к объекту

Стойкость ОВ на местности зависит от скорости ветра и температуры поч­вы (табл. 18.5).

Таблица 18.5 - Стойкость отравляющих веществ

Примечание. 1 На территории объекта без растительности табличные зна­чения стойкости умножаются на 0,8.

2 Стойкость в лесном массиве в 10 раз больше табличных значений.

3 Стойкость зимой для зарина от 1 до 5 суток, для ви-икс - более 1 месяца.

Пример 18.1. Совершено химическое нападение на объект - поливка ОВ типа ви-икс. Метеоусловия изотермия, скорость ветра 3 м/с. Местность откры­тая, без растительности. Определить площадь зоны химического заражения

Решение. По табл. 18.2 найдем глубину зоны заражения Г = 8... 12км, при­нимаем Г = 10км.

По табл. 18.3 найдем длину зоны заражения L =4...8км. принимаем L = 4км Рассчитываем площадь зоны заражения по формуле (18.5) с учетом добав­ки а = 0.008Г

S = T-(L + a)= 10(4 + 0,08 10) = 48 км²

Вывод. Площадь зоны химического заражения составит 48 км².

Пример 18.2. Нанесен химический удар по городу с применением ОВ типа зарин. Метеоусловия: изотермия, скорость ветра 3 м/с. Определить глубину зо­ны заражения и время подхода облака зараженного воздуха к заводу, располо­женному в 10 км от района применения ОВ.

Решение. По табл. 18.2 найдем максимальную глубину зоны заражения - 40 км. Так как по условию примера удар нанесен по городу, то согласно приме­чанию глубину зоны заражения следует уменьшить в 3,5 раза

Г=Г_/3. 5 = 11.5 км

По табл. 18.4 находим время подхода облака к объекту для скорости ветра 3 м/с и глубины зоны 11,5 км

tnoдх = 55 мин

Вывод. Глубина зоны заражения равна 11,5 км, облако зараженного возду­ха достигнет территории завода через 55 мин.

Задачи

1 Применено химическое оружие (зарин). Объект народного хозяйства
расположен в лесном массиве. Скорость ветра 4 м/с. Температура почвы 20°С.
Определить стойкость отравляющего вещества на местности.

2 Средствами авиации нанесен химический удар по городу. ОВ - иприт.
Метеоусловия: скорость ветра 4 м/с, изотермия. Определить глубину распро­
странения облака зараженного воздуха и время подхода облака к объекту, рас­
положенному в 3 км от места применения химического оружия.

3 Нанесен химический удар по городу с применением ви-икс Метеоусло­
вия: конвекция, скорость ветра 2 м/с. Определить глубину, длину и площадь
зоны химического заражения.

4 Определить время подхода облака зараженного воздуха к объекту, рас­
положенному от города в 5 км. По городу нанесен удар с применением химиче­
ского оружия. ОВ - зарин. Скорость ветра 1 м/с, инверсия.

5 Определить стойкость ОВ (иприт) для летнего и зимнего времени, если
скорость ветра 5 м/с зимой и 2 м/с летом. Принять температуру почвы для лет­
него времени 20°С.
