Поражающее действие светового излучения
Световое излучение является одним из основных поражающих факторов ядерного взрыва. Световое излучение - это электромагнитное излучение в ультрафиолетовой, видимой и инфракрасной областях спектра. Источником излучения является огненный шар — светящаяся область, состоящая из раскаленных продуктов взрыва и воздуха. Из этой области излучается огромное количество лучистой энергии в чрезвычайно короткий промежуток времени, вследствие че-
го происходит быстрый нагрев облучаемых предметов.
Под действием светового импульса на промышленных предприятиях, сельскохозяйственных объектах могут образоваться отдельные или сплошные пожары, воспламениться сено, солома, стружка и др. материалы.
Среднее количество возгораний от светового импульса, приходящееся на единицу застройки, зависит от противопожарной готовности объекта.
Поражающее действие светового излучения характеризуется количеством световой энергии и временем его действия.
Световым импульсом называется количество прямой световой энергии, падающей на 1 м2 поверхности, перпендикулярной направлению распространения светового излучения за все время свечения. Его величина зависит от вида взрыва и состояния атмосферы (ее прозрачности). Мелкие водоемы под воздействием светового излучения могут испариться. Дым, туман, осадки ослабляют световой импульс [14].
Световой импульс рассчитывается по формуле
| (17.13) |
AtzR1
где Eизл - энергия светового излучения ядерного взрыва, Дж; где Евзр - полная энергия для мощности взрыва 1 кт, Дж;
р
К — коэффициент пропускания, зависящий от расстояния и состояния атмосферы.
При наземных взрывах световой импульс на поверхности земли на 40 % меньше, чем при воздушных взрывах той же мощности.
Световой импульс может быть прямым и отраженным. Суммарный импульс при воздушном взрыве может быть в 1,5-2 раза больше прямого.
Длительность свечения зависит от мощности взрыва и рассчитывается по формуле
t = ljq, (17.14)
где t — длительность свечения, с; q — мощность ядерного взрыва, кт.
Поражающее действие светового импульса определяется поглощенной частью энергии, которая, превращаясь в тепловую, нагревает облучаемый объект.
Световое излучение, воздействуя на людей и животных, вызывает ожоги кожных покровов частей тела, обращенных в сторону взрыва. Тяжесть ожогов зависят от величины светового импульса (табл. 17.4).
Таблица 17.4 - Зависимость степени ожогов от величины светового импульса
| Степень ожога | Величина светового импульса, кДж/м | Расстояние от центра взрыва (км) при дальности взрыва, кт |
| у человека | у животных | ||||
| I | 80-160 | 80-250 | 4,6 3,0 | 11,6 6,6 | 18,5 10,0 |
| II | 160-400 | 250-500 | зд 2,6 | Ы 5,6 | 14,8 8,0 |
| III | 400-600 | 500-800 | 1,8 | 1Л 4,0 | 10,4 6,0 |
| IV | Более 600 | Более 800 | 1,3 1,0 | 5,4 2,9 | 8,0 4,8 |
Примечание: 1. Числитель для воздушных взрывов, знаменатель - для наземных.
2. В зимних условиях радиусы поражения в 1,5-2 раза меньше. Световое излучение, падающее на объект, частично поглощается, частично отражается, а если объект пропускает излучение, то частично проходи сквозь него. Поглощенная световая энергия превращается в тепловую, вызывает нагрев, оплавление, коробление, растрескивание, обугливание и воспламенение горючих материалов, ожог живых тканей.
Световые импульсы, вызывающие воспламенение различных материалов в зависимости от мощности взрыва, даны в табл. 17.5.
Таблица 17.5 - Световые импульсы, вызывающие воспламенение некоторых материалов, кДж/м
| Наименование | Световой импульс. кЛж/мЛ | |
| воспламенение, обугливание | устойчивое горение | |
| Бумага газетная | 125-200 | |
| Бумага белая | 330-420 | 630-750 |
| Сухое сено, солома, стружка | 330-500 | 710-840 |
| Хвоя, опавшие листья | 420-580 | 750-1200 |
| Хлопчатобумажная ткань темная | 250-400 | 580-670 |
| Хлопчатобумажная ткань цвета хаки | 330-420 | 670-1000 |
| Хлопчатобумажная ткань светлая, бязь | 500-750 | 840-1500 |
| Конвейерная прорезиненная ткань | 500-630 | 1250-1700 |
| Синтетический каучук, резина автомобильная, резиновые изделия, изоляция | 250-420 | 630-840 |
| Брезент палаточный | 420-500 | 630-840 |
| Брезент, окрашенный в белый цвет | ||
| Шерстяные материалы, ковры | 1250-1450 | 2100-3300 |
| Доски сосновые, еловые некрашеные | 500-670 | 1700-2100 |
| Доски, окрашенные в белый цвет | 1700-1900 | 4200-6300 |
| Доски, окрашенные в темный цвет | 250-420 | 840-1250 |
| Кровля мягкая (толь, рубероид) | 580-840 | 1000-1700 |
| Черепица красная (оплавление) | 840-1700 | |
| Сосновая, еловая, кедровая крона | 500-750 | 1250-1700 |
| Обивка сидений автомобилей | 1250-1450 | 2100-3300 |
Величины световых импульсов при различных мощностях ядерного 1 припаса и расстояниях до центра взрыва даны в табл. 17.6.
Таблица 17.6 - Световые импульсы при различных мощностях ядерного бое-припаса и расстояниях до центра взрыва
| Мощность кт | Световые импульсы, кДж/м2 | ||||||||||||||||
| Расстояние до центра взрыва, км | |||||||||||||||||
| 0,15 | 0,19 0,12 | 0,24 | 0,29 0,18 | 0,31 | 0,36 0,23 | 0,39 0,24 | 0,41 | 0,42 0,26 | 0,44 0,27 | 0,47 0,31 | 0,51 0,32 | 0,56 0,36 | 0,65 0,41 | 0,71 0,45 | 0,80 | 1,01 | |
| 0,1 | 0,16 | 0,2 | 0,25 | 0,51 | 0,64 | ||||||||||||
| 0,2 0,13 | 0,24 | 0,31 0,2 | 0,37 | 0,41 0,26 | 0,45 | 0,49 | 0,51 0,33 | 0,52 | 0,54 | 0,59 | 0,64 | 0,72 | 0,83 | 0,91 0,58 | 1,01 0,65 | 1,28 0,82 | |
| 0,15 | 0,24 | 0,29 | 0,31 | 0,34 | 0,35 | 0,38 | 0,41 | 0,46 | 0,53 | ||||||||
| 0,24 | 0,29 0,19 | 0,33 | 0,45 0,29 | 0,49 | 0,55 0,36 | 0,58 0,38 | 0,62 | 0,64 0,41 | 0,66 0,43 | 0,71 0,46 | 0,78 0,5 | 0,87 0,56 | 1,01 0,65 | 1,10 0,71 | 1,23 | 1,56 | |
| 0,16 | 0,24 | 0,32 | 0,4 | 0,8 | 1,01 | ||||||||||||
| 0,31 0,2 | 0,37 | 0,49 0,31 | 0,58 | 0,64 0,41 | 0,71 | 0,75 | 0,80 0,51 | 0,82 | 0,85 | 0,92 | 1,01 | 1,13 | 1,3 | 1,43 0,91 | 1,59 1,01 | 2,02 1,28 | |
| 0,24 | 0,37 | 0,45 | 0,48 | 0,52 | 0,54 | 0,59 | 0,64 | 0,72 | 0,83 | ||||||||
| 0,42 | 0,51 0,34 | 0,67 | 0,79 0,55 | 0,87 | 0,97 0,65 | 1,02 0,68 | 1,09 | 1,12 0,75 | 1,16 0,81 | 1,25 0,84 | 1,37 0Л92 | 1,54 1,02 | 1,7 1,18 | 1,94 | 2,17 | 2,75 1,83 | |
| 0,28 | 0,44 | 0,58 | 0,72 | 1,3 | 1,45 | ||||||||||||
| 0J> 0,4 | 0,7 0,5 | 9 0,6 | 1,1 0,7 | 1,15 0,75 | 1,25 | 1,3 | 1,35 0,9 | 1,5 0,95 | 1,6 | 1,7 | 1,8 | 2 1,3 | 2,4 | 2,5 | 2,8 | ЗА 2,4 | |
| 0,8 | 0,85 | 1,1 | 1,1 | 1,2 | 1,4 | 1,7 | 1,9 | ||||||||||
| 0,6 0,4 | О£ 0,55 | 0,7 | 1,2 0,8 | 1,3 0,9 | 1,5 1 | 1,5 1 | 1,6 1,1 | 1,7 1,1 | 1,8 1,2 | 1,9 1,3 | 2,1 1,4 | 2,3 1,5 | 2,7 1,8 | 2Л 1,9 | ХЗ 2,2 | 4,1 2,7 | |
| 0,5 | 1,2 0,7 | 1,5 0,9 | 1,8 1 | 2 1,1 | 2,2 1,2 | 2,3 1,3 | 2,5 1,4 | 2А 1,4 | 22. 1,5 | о Э 1.6 | ,2 1,7 | 1£ | 4,2 2,2 | 4,6 2,4 | 5 2,7 | 6,3 3,4 | |
| 1,4 0,8 | 1,7 1 | 2,3 1,3 | 2,7 1,5 | 1Л 1,6 | 3J_ 1,9 | 3,3 | 3J> 2,1 | 12 2,15 | !£ 2,2 | 4,2 2,4 | 4,6 2,7 | о Э | 6 3,4 | 6,5 3,8 | 7 4,2 | *L2 5,4 | |
| 1,7 1 | 2,1 1,2 | 2,7 1,5 | IA 1,8 | ЗА | 12 2,2 | 2,4 | 4,3 2,5 | 4,5 2,6 | 2,7 | 5,8 2,9 | 3,2 | 3,6 | 9 4,1 | ?^5 4,6 | 5,2 | 10,6 6,6 | |
| 2,1 1,2 | 2,5 | ЗА 1,8 | 3,9 | 4,2 2,4 | 4,5 | 4,9 | 5,2 3 | 5,4 | 5,6 | 6,4 | 7,7 | 9,1 | 10,5 | 11,2 | 11,9 | 12,7 7,8 | |
| 1,4 | 2,2 | 2,6 | 2,9 | 3,1 | 3,3 | 3,5 | 3,7 | 4,9 | 5,6 | 6,4 | |||||||
| 22. 1,5 | 3J. 1,8 | 4,4 2,4 | 5,2 2,8 | 5,5 3 | 5,9 3,2 | (А 3,6 | 6,6 3,8 | 6,8 3,9 | 7 4,1 | 8 4,4 | 9 4,8 | 11 5,4 | 13 6,1 | 15 8,1 | 16,4 9,6 | ||
| 4,1 2,6 | 5 3,1 | 12 4,8 | 8J> 4,9 | 8JS 5,1 | 9 5,6 | 6,2 | 10,6 6,6 | 11,2 6,8 | 13,6 7,2 | 14,8 7,8 | 15,8 8,6 | 16,6 10,1 | 17,6 12,4 | 18,6 14 | 24 16,0 | ||
| 4,8 | 5,8 | 7,6 | 5,3 | 9,5 | 9,7 | 10,5 | 11,6 | 12,5 | 20,5 | 24,2 | |||||||
| 2,8 | 3,4 | 4,5 | 5,7 | 5,9 | 6,4 | 7,2 | 7,5 | 8,4 | 8,7 | 11,3 | 12,7 | 14,7 | 17,2 | ||||
| 6,9 4,2 | %А 5,1 | 11 6,6 | 7,9 | 13,8 8,4 | 14,5 8,8 | 15,5 9,3 | 16,5 10 | 16,9 10,4 | 17,5 11 | 20 11,5 | 23 12,2 | 26 14,5 | 29,5 17 | 31,2 18,3 | зз 19,7 | 23,8 | |
| 11,0 6,8 | 13,3 | 17,3 10,8 | 20,6 | 24,6 | 30,5 | 38,8 | |||||||||||
| 8,2 | 12,8 | 13,2 | 14,0 | 16,5 | 27,8 |
Примечание: Числитель для воздушного взрыва, знаменатель - для наземного.
В очаге ядерного поражения образуется три зоны пожаров: зона пожаров в шпалах (совпадает с зоной полных разрушений), зона сплошных пожаров и зона отдельных пожаров.
Зона отдельных пожаров характеризуется световыми импульсами: на ннешней границе 100 - 200 кДж/м2; на внутренней - 400 - 600 кДж/м2
Радиус зоны отдельных пожаров определяется по формуле
- при воздушном взрыве
R1 =1,75-3/^
(17.15)
- при наземном взрыве
(17.16)
где q - мощность боеприпаса, кт.
Зона сплошных пожаров охватывает часть зоны сильных разрушений, всю юну средних разрушений и часть зоны слабых разрушений. На внешней границе световой импульс равен 400 -600 кДж/м2
Радиус зоны сплошных пожаров определяется из выражения
- при воздушном взрыве
R2=l,0-lfq (17.17)
- при наземном взрыве
R2 = 0,6-Ifq (17.18)
где q - мощность боеприпаса, кт.
Зона пожаров в завалах охватывает всю зону полных и часть зоны сильных разрушений. Величина светового импульса на внешней границе составляет 700-1700 кДж/м2.
Радиус зоны пожаров в завалах для наземного и воздушного взрыва рассчитывается по формуле
R3 =0,4-^7 (17.19)
где q - мощность боеприпаса, кт.
В этой зоне отмечается продолжительное горение с выделением продуктов неполного сгорания, токсичных веществ.
На возникновение и распространение пожаров влияет огнестойкость зданий и сооружений; пожарная опасность производства; плотность застройки; метеоусловия.
Возникновение пожаров на объекте зависит от того, какие строительные материалы использованы при возведении зданий: несгораемые, трудносгораемые или сгораемые. Пожарная опасность производства определяется технологическим процессом, используемыми в производстве материалами и готовой продукцией.
По пожарной опасности все объекты делятся на б категорий: А, Б, В, Г, Д, Е.
Категории А и Б - взрывопожароопасные; В, Г, Д - пожароопасные, Е -взрывоопасные (подробнее см. главу 12).
В качестве показателя устойчивости объекта к воздействию светового излучения принимается минимальное значение светового импульса Uсв.lim, при котором может произойти воспламенение, а оценка уязвимости объекта при воздействии светового излучения начинается с определения максимального светового импульса Uсв.max и избыточного давления ударной волны АРфтах ожидаемых на объекте (табл. 17.1,17.5).
Объект считается устойчивым к световому излучению при условии
св.lim
св.max
Пример 17.4. Определить последствия воздействия светового излучения для цеха машиностроительного завода.
Исходные данные: завод располагается на расстоянии 6 км от геометрического центра города (Rг = 6 км), по которому вероятен ядерный удар; ожидаемая мощность ядерного боеприпаса q =0,5Мт, вероятное максимальное отклонение центра (эпицентра) ядерного взрыва отточки прицеливания rотк.= 0,8 км (взвыв наземный). Здание цеха одноэтажное, кирпичное без каркаса, предел огнестойкости несущих стен - 2,5 ч. Чердачное перекрытие из железобетонных плит с пределом огнестойкости 1 ч, кровля мягкая (толь на деревянной обрешетке); двери и оконные рамы деревянные, окрашены в темный цвет; в цехе ведется обточка и фрезерование деталей машин; плотность застройки 30%.
Решение: Определим максимальный световой импульс и избыточное давление ударной волны на территории объекта, для чего найдем вероятное минимальное расстояние до возможного центра взрыва по формуле (17.12)
Rx = Rr - rотк. = 6 -0,8 = 5,2 км
По табл. 17.5 находим максимальный световой импульс Uсв.max = 1200 кДж/м2, а по табл. 17.1 - максимальное избыточное давление на расстоянии 5,2 км для боеприпаса мощностью q = 0,5 Мт при воздушном взрыве АРфтах~25кПа.
Определим степень огнестойкости здания цеха, для чего выберем данные о материалах, из которых выполнены основные конструкции (сгораемые, несгораемые, трудносгораемые). С учетом предела огнестойкости несущих стен (по условию примера 2,5 часа) по табл. 12.2 (глава 12) находим - II степень огнестойкости.
Определим категорию пожарной опасности механического цеха. По табл. 12.3 (глава 12) видим, что цех относится к категории Д, т.к. в механическом цехе производство связано с обработкой металлов в холодном состоянии, горячие материалы не применяются.
Выявим в конструкциях здания цеха элементы, выполненные из сгораемых материалов - это двери и оконные переплеты, выполненные из дерева и окрашенные в темный цвет, а также кровля толевая по деревянной обрешетке (древесина неокрашенная).
По табл. 17.6 найдем световые импульсы, вызывающие возгорание указанных элементов: доски, окрашенные в темный цвет - Uсв. = 300 кДж/м2; толь - Uсв. = 620 кДж/м2; доски неокрашенные - Uсв. = 600 кДж/мг.
Определим предел устойчивости цеха к световому излучению по минимальному световому импульсу, вызывающему загорание в здании, - Uсв.lim = 300 кДж/м'.
Сравним предел устойчивости со световым импульсом ядерного взрыва:
Uсв.lim<Uсв.max(300<1200), значит механический цех не устойчив к световому излучению.
Установим степень разрушения здания цеха от ударной волны при ожидаемом максимальном избыточном давлении по табл. 17.2 (позиция 1.11): при ожидаемом избыточном давлении ядерного взрыва ЛРф = 25 кПа здание цеха (одноэтажное, кирпичное, бескаркасное) получит средние разрушения.
Определим зону пожаров, в которой окажется цех. Найдем радиусы внешних границ зон отдельных, сплошных пожаров и пожаров в завалах для наземного взрыва по формулам (17.16), (17.18), (17.19).
Радиус зоны отдельных пожаров: R1 =\,15-}Jq= 1,75-л/500= 14 км Радиус зоны сплошных пожаров: R2 = 1,0 -l[q = 1,0-л/500 = 8 км Радиус зоны пожаров в завалах: R3 = 0,4 -l[q = 0,4-л/500= 3,2 км
Т.к. завод находится на расстоянии 5,2 км от предполагаемого центра взрыва, он окажется в зоне сплошных пожаров.
Граница зоны пожаров в завалах примерно совпадает с границей зоны полных разрушений.
Выводы: На объекте при взрыве заданной мощности ожидается максимальный световой импульс Uсв.max = 1200 кДж/м2 и избыточное давление
= 25 кПа, цех окажется зоне сплошного пожара. Механический цех не устойчив к световому излучению. Предел ус-тойчивости цеха - 300 кДж/м2.
17.4. Радиоактивное заражение местности
Радиоактивное заражение — поражающий фактор ядерного взрыва, вызываемый осколками деления ядерного горючего, наведенной радиоактивностью и непрореагировавшей частью заряда.
Осколки деления - смесь 80 нестабильных изотопов, которые претерпевают Р-распад с испусканием у-квантов.
При взрыве ядерного боеприпаса радиоактивные продукты поднимаются в воздух вместе с облаком взрыва, перемешиваясь вместе с частицами грунта, перемещаются на значительные расстояния, образуя след радиоактивного облака [15]. След имеет форму вытянутого эллипса и условно делится на четыре зоны: умеренного (А), сильного (Б), опасного (В) и чрезвычайно опасного (Г) заражения (рис. 17.3).
|

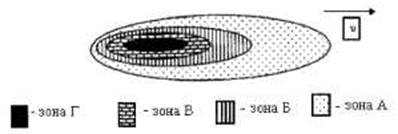

Рис. 17.3. След радиоактивного облака
Границы зон характеризуются дозой у -излучения (от момента образования следа до распада) или мощностью дозы (уровнем радиации) через час после взрыва. Связь между дозой излучения до полного распада (Д») и уровнем радиации (Рt) на время заражения выражается соотношением
(17.21)
где Рt - уровень радиации на время t, Р/ч; t - время, прошедшее после взрыва, ч.
Внешняя граница зоны А характеризуется дозойД*, = 40 рад и уровнем радиации на 1 час после взрыва Р1= 8 рад/ч. Доля зоны - 60% от площади следа. На внешней границе зоны Б -доза Дао= 400рад; уровень радиации Р1= 80рад/ч; доля зоны-20%.
На внешней границе зоны В - Доо=1200рад; Р1= 240 рад/ч; доля зоны -13%.
ДлязоныГ -щшДоо=4000рад; уровень радиации Р1= 800 рад/ч; доля зоны 7%.
Размеры зон характеризуются длиной L и шириной Ш. Длина зоны определяется по формулам [41]
LA = 16LГ; LБ = 5LГ; LВ = 2,5LГ; LГ =
(17.22)
Ширина зоны заражения Ш зависит от длины зоны L и скорости ветра и v определяется по формулам
Ш=0,1-L, при v =100 км/ч; Ш=0,2-Ь, при D =50 км/ч; Ш=0,4-Ь, при v =25 км/ч.
(17.23) (17.24) (17.25)
С течением времени вследствие распада радиоактивных веществ уровни радиации уменьшаются. Спад радиации подчиняется зависимости
Pt=5Pixfy, (17.26)
где Pt уровень радиации на любое заданное время после взрыва, Р/ч;
P i уровень радиации на 1 час после взрыва (эталонный), Р/ч;
| и |
Р1 = К- Рt,
(17.27)
где Pt уровень радиации на время t, Р/ч;
К коэффициент пересчета (табл. 17.7); t время, прошедшее после взрыва, час;
ЧЕМ
взр,
(17.28)
время взрыва, ч; м - время измерения уровня радиации, ч.
Таблица 17.7 -Коэффициент для пересчета уровней радиации на различное время после взрыва
| Вре мя после взрыва | К | Вре мя после взрыва | К | Вре мя после взрыва | К | Вре мя после взрыва | К | Вре мя после взрыва | К |
| 1.0 | 1.0 | 8.0 | 12. 1 | 21. 0 | 38. 6 | 7.0 | 19. 0 | ||
| 1.5 | 1.6 | 9.0 | 14. 0 | 22. 0 | 40. 8 | 8.0 | 20. 0 | 164 9 | |
| 2.0 | 2.3 | 10. 0 | 15. 9 | 23. 0 | 43. 0 | 9.0 | 30. 0 | 268 4 | |
| 2.5 | 3.0 | 11. 0 | 17. 0 | 24. 0 | 45. 3 | 10. 0 | 45. 0 | 435 0 | |
| 3.0 | 3.7 | 12. 0 | 19. | сутки | - | 11. 0 | месяцы | - | |
| 3.5 | 4.5 | 13. 0 | 21. 7 | 1.5 | 73. 7 | 12. 0 | 2 | 616 0 | |
| 4.0 | 5.3 | 14. 0 | 23. 7 | 2.0 | 13. 0 | 100 00 | |||
| 4.5 | 6.0 | 15. 0 | 25. 7 | 2.5 | 14. 0 | 140 00 | |||
| 5.0 | 6.9 | 16. 0 | 27. 9 | 3.0 | 15. 0 | 116 9 | 185 00 | ||
| 5.5 | 7.7 | 17. 0 | 30. 0 | 3.5 | 16. 0 | 126 3 | 326 00 | ||
| 6.0 | 8.6 | 18. 0 | 32. 0 | 4.0 | 17. 0 | 135 8 | 426 00 | ||
| 6.5 | 9.5 | 19. 0 | 34. | 5.0 | 18. 0 | 145 4 | год | 540 00 |
| 7.0 | 10. 3 | 20. 0 | 36. | 6.0 |
Примечание: Если известен уровень радиации на 1 час после взрыва- Р;, то уровень радиации на любое время Р = Р\1К. Наиболее интенсивный спад радиации наблюдается за первые двое суток, и он идёт по принципу7/10, т.е. с увеличением времени в 7 раз уровень радиации уменьшается в10 раз. Местность считается заражённой, если уровень радиации составляет 0,5 рад/ч и более. Режим защиты населения в зависимости от эталонного уровня радиации (на час после взрыва) устанавливается по табл. 17.8.
Таблица 17.8 - Режимы защиты рабочих и служащих
| Условный номер режима | Эталонный уровень радиации P1, (Р/ч) | Содержание режима | Общая продолжительность режима, сут. | ||
| время, непрерывного пребывания людей в ПРУ, t | продолжительность работы с использованием для отдыха ПРУ, ч | продолжительность работы с пребыванием в домах и на местности (до 2ч. в сутки), ч, t3 | |||
| А-1 | До 0,5 | ||||
| А-2 | До1 | ||||
| А-3 | 1.5 | ||||
| Б-1 | |||||
| Б-2 | 2,5 | ||||
| S-3 | |||||
| Б-4 | |||||
| В-1 | |||||
| В-2 | |||||
| В-3 | |||||
| Г-1 | |||||
| Г-2 | Защита не обеспечивается |
Доза излучения, полученная людьми, рассчитывается по формуле
д = кДт'Рш (17-29)
где ДТ - экспозиционная доза, полученная на открытой местности при уровне радиации в 100 Р/ч на час после взрыва, Р (табл. 17.9);
КОСЛ - коэффициент ослабления радиации (для подвальных помещений КОСЛ = 50, для каменных зданий КОСЛ = 10, для деревянных зданий КОСЛ = 3).
Таблица 17.9 - Дозы облучения на открытой местности при уровне радиации 100 Р/ч на 1ч после ядерного взрыва (Дт)
| Время начала облучения, ч | Время пребывания людей на зараженной местности, ч | ||||||||||||||||||||||||||||
| 0,5 | |||||||||||||||||||||||||||||
| 0,5 | 74,5 | I58 | 322,1 | 344,4 | 354,4 | 362.2 | 382,6 | 389,6 | 399,9 | 403.9 | 407.5 | ||||||||||||||||||
| 39,0 | 64,8 | 98,8 | 248,4 | 257,1 | 270,4 | 280,3 | 288.1 | 299,7 | 308,4 | 305,2 | 325,5 | 329,5 | 333,1 | ||||||||||||||||
| 1,5 | 25,1 | 44,8 | 72,8 | 106,4 | 210,2 | 218,8 | 231,9 | 241,7 | 249.3 | 269,6 | 276,4 | 286,6 | 290,6 | 294,2 | |||||||||||||||
| 56,4 | 72,8 | 96,4 | 185,3 | 193,7 | 206,6 | 216,3 | 223.8 | 235,4 | 244,1 | 250.7 | 264,9 | 268,5 | |||||||||||||||||
| 2,5 | 14,9 | 46,2 | 61,6 | 72,5 | 82.8 | 90,4 | 97,6 | 103,9 | 167,1 | 175,4 | 188,1 | 197., | 205,1 | 216,6 | 225,1 | 231,9 | 242,1 | 249,9 | |||||||||||
| 12,2 | 22,4 | 38.8 | 51,8 | 62,4 | 77,8 | 84,6 | 91,9 | 95,8 | ПО | 150,4 | 161,1 | 173,6 | 183.1 | 190,6 | 201,9 | 210,4 | 217,1 | 227,3 | 231,2 | 234,7 | |||||||||
| 8,8 | 16,4 | 29.4 | 40,2 | 49,2 | 56,6 | 63,4 | 69,4 | 74,7 | 79,4 | 83,8 | 91,6 | 98,3 | 131,9 | 139,7 | 152,1 | 161,2 | 168,6 | 179,8 | 188,2 | 194.8 | 204,9 | 208,9 | 212,3 | ||||||
| 6,8 | 23.6 | 32,4 | 46,8 | 52,8 | 62,8 | 67,2 | 71,2 | 78,5 | 84,7 | 90,2 | 95,3 | 99,8 | 116,8 | 124,5 | 136,3 | 145.4 | 152,6 | 163,7 | 178.5 | 188.6 | 192,5 | 195.9 | |||||||
| 5,5 | 10,6 | 19,4 | 33,8 | 39,8 | 49,8 | 54.2 | 58,2 | 68.7 | 74.5 | 79,8 | 84,6 | 88.9 | 92,9 | 96,6 | 105,2 | 112,6 | 124,2 | 133,3 | 140,1 | 151,1 | 159,3 | 165,8 | 175.7 | 179,6 | 183,1 | ||||
| 4,7 | 16,5 | 23,3 | 34,6 | 39,4 | 43,9 | 47,8 | 51,6 | 55,1 | 61.6 | 66,7 | 71.6 | 76,1 | 80,3 | 83,8 | 87,2 | 95,9 | 103,1 | 114,4 | 123,1 | 130,1 | 140.8 | 155,4 | 165,3 | 169,2 | 172,6 | ||||
| 3,9 | 7,6 | 14,4 | 20,4 | 25,6 | 30,4 | 34,8 | 38,8 | 42.6 | 46,1 | 49,3 | 55,1 | 60,4 | 69,5 | 73,5 | 77,2 | 80,5 | 88,2 | 95,2 | 106,2 | 114,8 | 121,6 | 132,2 | 140,5 | 146.7 | 156.5 | 160,4 | 163,7 | ||
| 3,5 | 6,8 | 12,8 | 18,1 | 22,9 | 27,4 | 31,3 | 35,1 | 38,6 | 41,8 | 45,3 | 50,4 | 55,2 | 59,6 | 63,7 | 67,3 | 70,5 | 73,4 | 81,9 | 88,7 | 99,5 | 107,9 | 114.6 | 125,1 | 133,1 | 139,4 | 149,1 | 152,9 | 156,4 | |
| 3.1 | 11,2 | 20,4 | 24,5 | 28,2 | 31,7 | 34,9 | 37,9 | 40,7 | 50.8 | 55,1 | 59,7 | 62,8 | 66,2 | 69,4 | 93,5 | 101,7 | 108,4 | 118,8 | 126,6 | 132,9 | 142,6 | 146.3 | 149,8 | ||||||
| 4,8 | 9,2 | 13,2 | 23,7 | 26,7 | 29,5 | 34,8 | 49,6 | 43,9 | 47,9 | 51,4 | 54,7 | 57,9 | 60,8 | 67,4 | 73,6 | 83,7 | 91,6 | 98,1 | 108,2 | 115.9 | 122,1 | 131,6 | 135,4 | 138,8 | |||||
| 2,1 | 7,8 | 11,3 | 14,5 | 17,5 | 25,6 | 28,1 | 30,4 | 34,7 | 38,7 | 42,4 | 45,7 | 48,9 | 51,8 | 63,7 | 69,8 | 79,6 | 87,4 | 93,7 | 103,7 | 111,3 | 117,4 | 126,9 | 130,7 | 134,1 | |||||
| 1,8 | 3,5 | 6,7 | 9,7 | 12,5 | 15,2 | 17,8 | 20,3 | 22,6 | 24,8 | 26,9 | 30,9 | 34,6 | 37,9 | 41,1 | 46,4 | 48,8 | 66,2 | 75,9 | 83,4 | 89,9 | 99,6 | 107,1 | 113,2 | 122,6 | 126,4 | 129,7 | |||
| 1,6 | 5,8 | 8,5 | ПД | 13,6 | 15.9 | 18,1 | 20.2 | 27,7 | 37,1 | 39,5 | 41,9 | 54,7 | 69,5 | 76,9 | 83,1 | 92,6 | 115,2 | 122,3 | |||||||||||
| 1,4 | 2,7 | 5,3 | 7,8 | 10,1 | 12,3 | 14,4 | 16,4 | 18,4 | 22,1 | 25,4 | 28,5 | 31,1 | 35,9 | 38.3 | 40,6 | 49,9 | 86,6 | 93,8 | 99,7 | 108,8 | 112,5 | 115,8 | |||||||
| 1,2 | 2,4 | 4,8 | 9,1 | ПД | 13,1 | 16,8 | 18,5 | 20,1 | 23,3 | 28,6 | 32,4 | 32,4 | 51,1 | 59,7 | 66,5 | 72,2 | 81,4 | 88,5 | 94,3 | 103,4 | 110,2 | ||||||||
| 1,1 | 2,2 | 6,3 | 8,3 | 10,2 | 13,7 | 15,8 | 16,9 | 18,5 | 21,4 | 23,8 | 26J | 28,6 | 30,9 | 33,1 | 35,1 | 42,6 | 55,7 | 67,9 | 76,9 | 83,9 | 89,6 | 98.5 | 102,1 | 105,3 | |||||
| 0,6 | 1,2 | 2,4 | 3,6 | 4,8 | 7,2 | 8,4 | 9,6 | 10,7 | 11,8 | 17,9 | 19,4 | 21,1 | 22,7 | 24,3 | 39,6 | 52,2 | 58,7 | 64,1 | 72,8 | 79,7 | 94,2 | 97,7 | 100,9 | ||||||
| 0,5 | 3,9 | 4,7 | 5,5 | 6,3 | 7,1 | 7,9 | 8,7 | 10,2 | 11,6 | 14,4 | 15,6 | 16,8 | 27,9 | 31.6 | 33,1 | 43,4 | 48.1 | 55.6 | 62,1 | 75,3 | 18.9 | 81,7 | |||||||
| 0,3 | 0,6 | 1.2 | 1,7 | 2,2 | 2,7 | 3.2 | 3,7 | 4,2 | 4,7 | 5,2 | 6,2 | 7,2 | 8,4 | 8,9 | 9,1 | 10,4 | 11.3 | 21,4 | 29,9 | 34,6 | 38,6 | 45,5 | 51,1 | 55.9 | 63.5 | 66,7 | 69,5 | ||
| 0,4 | 1,5 | 2,0 | 2,5 | 4,4 | 4,8 | 5,6 | 6,4 | 7,2 | 8,6 | 9,2 | 9,8 | 14,2 | 20,6 | 27,5 | 33,1 | 37,8 | 41,9 | 48,6 | 51.4 | 53,5 | |||||||||
| 0,15 | 0.3 | 0,6 | 0,9 | 1,2 | 1,5 | 1.8 | 2,1 | 2,4 | 2,7 | 3.4 | 3,8 | 4,2 | 4,6 | 5,4 | 5,8 | 8,4 | 9,8 | 12,4 | 17,.2 | 21,3 | 24,8 | 28,1 | 32,9 | 35,7 | 37,9 | ||||
| 0,03 | 0,05 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,1 | 1,2 | 4,4 | 4,8 | 7,3 | 8,1 10,9 | 13,1 | 18,5 | 20,1 | 21,6 |
Потери людей при облучении в зависимости от полученной дозы определяются по табл.
17.10.
Таблица 17.10 - Выход из строя людей при однократном внешнем облучении
| Доза облучения | Санитарные потери | Безвозвратные потери | Примечание |
| 0-50 | - | - | Возможны некоторые изменения в крови |
| 50-120 | 10% | У пораженных в течение суток тошнота | |
| 120-170 | 25% | - | У пораженных в течение суток тошнота |
| 170-220 | 50% | - | У пораженных в течение суток тошнота |
| 220-330 | 100% | 20% | Оставшиеся в живых выздоравливают в течение 3-х месяцев |
| 330-500 | 100% | 50% | Выздоравливание в течение 6 месяцев |
| 500-750 | 100% | почти 100% | Рвота и тошнота 4 часа после облучения |
| 750-1000 | 100% | 100% | Рвота и тошнота через 1 -2 часа после облучения |
Пример 17.5. Ядерный взрыв произошел в 3 часа утра, время начала облучения 2 часа, время пребывания людей на зараженной местности 96 часов. Определить эталонные уровни радиации для п. Лебяжье. Рассчитать дозы облучения для людей, находящихся в подвальных помещениях, в каменных домах, в деревянных домах и определить потери людей. Разработать режимы защиты населения. Уровень радиации и время его измерения для
0(Р/ч)
п. Лебяжье -
1200(ч)
Решение: Определяем время после взрыва по формуле (17.28) для населенного пункта Лебяжье. Измерение уровня радиации произведено в 1200, взрыв произошел в 300, время после взрыва
По времени, прошедшему после взрыва, определяем коэффициент К (табл. 17.7) К=14.
Приводим уровень радиации к одному часу после взрыва по формуле
(17.27)
Р1 = KxPt =14 х 100 = 1400 Р/ч
Определяем зону радиоактивного заражения, в которой окажется населенный пункт: от 800 и более Р/ч - зона чрезвычайно опасного заражения.
Определим дозу облучения ДТ, полученную населением на открытой местности при уровне радиации 100 Р/ч (табл. 17.9), если время начала облучения 2 ч, а время пребывания людей на зараженной местности 96 ч
ДТ =235,4 Р.
Так как по условиям задачи люди находятся в подвальных помещениях, каменных и деревянных домах, рассчитываем дозу облучения по формуле (17.29)
Дт-Рл 235,4-1400 ~ о „
- в подвальных помещениях Д = Д Т—Р 1 = —---- = 65,9 Р
КослЛ00 50-100
Дт-Рл 235,4-1400 ~оо с „
- в каменных домах Д = Д '-lL —±—, 4------- =329,5 Р
К0СЛ-Ш 10-100
„ Дт-Р\ 235,4-1400 inQ8. р
- в деревянных домах Д = Д Т--- Р 1 =------------- = 11)Уо,5 Р
Р Косл-Ш 3-100
Определяем потери людей при облучении (табл. 17.10). При дозе облучения в подвальных помещениях 65,9 Р возможны изменения в крови людей. Для дозы в каменных помещениях 329,5 Р санитарные потери составляют 100%, безвозвратные - 20%. Люди, оставшиеся в живых, выздоравливают в течение 3-х месяцев. Для дозы 1098,5 Р безвозвратные и санитарные потери составят 100%. У людей рвота и тошнота наблюдается через 2 часа после облучения.
Определяем режим защиты населения (табл. 17.8). Для уровня радиации на час после взрыва 1400 Р/ч номер режима Г-2, защита людей не обеспечивается.
Date: 2015-07-01; view: 1869; Нарушение авторских прав; Помощь в написании работы --> СЮДА... |
