Изображения точки

Аксонометрические проекции относятся к наглядным видам изображений. Для получения наглядности положения предмета относительно плоскости аксонометрических проекций и направление проецирования выбирается так, чтобы на чертеже были получены изображения всех трех измерений аксонометрических осей (Рис.1.11).

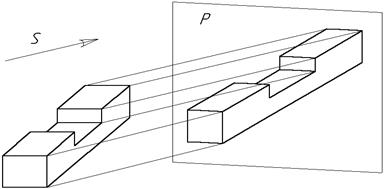

Рис 1.11. Аксонометрическое изображение модели

В зависимости от направления проецирования аксонометрические проекции делятся на прямоугольные и косоугольные.

В зависимости от показателей искажения по осям аксонометрические проекции делятся на изометрию (показатели искажения по всем трем осям одинаковы), диметрию (показатели искажения равны лишь по двум осям) и триметрию (показатели искажения по всем трем осям различны).
