Часть 1. Исследование схемы компаратора

Компаратором называется устройство для сравнения уровней напряжения. Выходной сигнал компаратора принимает два фиксированных состояния в зависимости от соотношения входных напряжений (Рис.1).

Рис.1 - Диаграмма работы компаратора.

Благодаря высокому >1000 собственному коэффициенту усиления операционные усилители широко используются для реализации компараторов в системах регулирования. Возможны различные варианты включения операционного усилителя в режиме компаратора (рисунок 2).

Рис.2 - Схемы включения операционных усилителей в режиме компаратора.

В лабораторной работе необходимо составить и испытать схему компаратора для сравнения синусоидального напряжения амплитудой 5 В и частотой 1000 Гц с регулируемым постоянным напряжением согласно заданию из таблицы 1. Функциональная схема для проведения исследований представлена на рис.3.

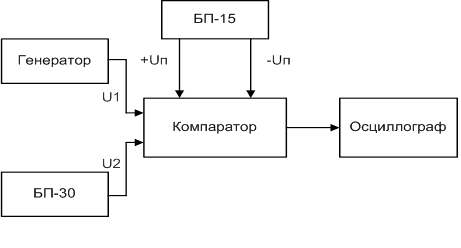

Рис. 3 - Функциональная схема исследования компаратора.

Таблица 1

Порядок выполнения работы:

1. В соответствии с вариантом задания, указанным преподавателем, на основании одного из вариантов реализации компаратора по рис. 2 и функциональной схемы рис. 3., составить принципиальную схему исследования.

2. На выходе генератора выставить напряжение 5 В, 1000 Гц, проверив его с помощью осциллографа.

3. На блоке питания БП30 выставить необходимое постоянное напряжение с соблюдением уровня и полярности. Зарисовать форму выходного напряжения компаратора.

В отчете представить:

1. Cхему исследования компаратора.

2. Диаграммы входных и выходных напряжений.
