Расчет верхней обшивки на местный изгиб

(Определение количества продольных ребер).

Верхняя фанерная обшивка при местном изгибе рассматривается как пластинка, загруженная сосредоточенной силой Р = 100 кгс (1кН). Сосредоточенная сила представляет собой монтажную нагрузку от веса человека с инструментом.

В расчетах сосредоточенная нагрузка Р = 100 кгс (1 кН) принимается с коэффициентом надежности по нагрузке 1,2 и распределяется на полосу фанерной обшивки 100 см.

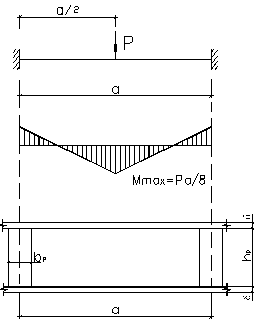

Расчетная схема верхней обшивки представлена на рис. 3.3.

Рис. 3.3. Расчетная схема верхней фанерной обшивки при действии сосредоточенной монтажной нагрузки Р=1кН. (Вес человека с инструментами).

Расчетный изгибающий момент равен

,

где а - расстояние в осях между продольными ребрами.

Таким образом, шаг продольных ребер определяют из условия прочности при изгибе верхней обшивки:

, (3.6.)

где W_в.обш= - момент сопротивления обшивки шириной 100 см;

R¹_ф.и - расчетное сопротивление фанеры изгибу поперек шпона;

m_u = 1,2 – коэффициент условия работы, учитывающий монтажную нагрузку.

Решая (3.6.), получим шаг продольных ребер

(3.7.)

Ширину панели делят на равные участки с шагом продольных ребер “а”, не более полученного из расчета по формуле (3.7.).
