Классификация клеефанерных панелей

Трехслойные панели могут быть разделены на четыре конструктивных типа рис. 2.1.

Панели I типа. Нормальные усилия в этих панелях воспринимаются жесткими ребрами (из металла, дерева, пластмасс и т.д.) и обшивками. Для панелей I типа необходимо выполнение условия, чтобы отношение суммарной жесткости ребер к жесткости двух обшивок было больше 0,8а/l, где а – шаг продольных ребер, см; l – расчетный пролет панели, см.

Панели II типа. К этому типу относятся ребристые панели с изгибной жесткостью ребер, для которых отношение жесткостей ребер и обшивок меньше или равно 0,8а/l. При расчете панелей II типа можно принять, что нормальные усилия воспринимаются только обшивками.

Панели III типа. Имеют ребра и сплошной средний слой из пенопласта, приклеиваемый к верней и нижней обшивкам. Средний слой обеспечивает совместность работы обеих обшивок, повышает устойчивость сжатой обшивки из тонких металлических и стеклопластиковых листов, участвует совместно с обшивкой в восприятии местных сосредоточенных нагрузок, выполняет роль тепло- и звукоизоляции.

Панели IV типа. Имеют сплошной средний слой, но выполняются без ребер, поэтому они характеризуются большой деформативностью. Обшивки воспринимают нормальные напряжения, вызванные изгибающим моментом, при этом в панели, работающей по схеме простой балки, верхняя обшивка сжата, а нижняя – растянута.

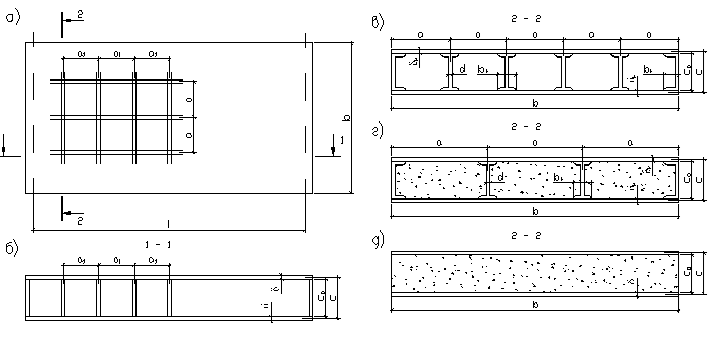

Рис. 2.2. Типы трехслойных панелей

а – план; г – поперечный разрез панелей III типа;

б – продольный разрез; д – поперечный разрез панели IV типа;

в – поперечный разрез панелей I и II типов;

Клеефанерные панели могут быть (по назначению):

- холодными (а);

- полутеплыми (б);

- теплыми (в).

Классификация панелей представлена на рис. 2.2.

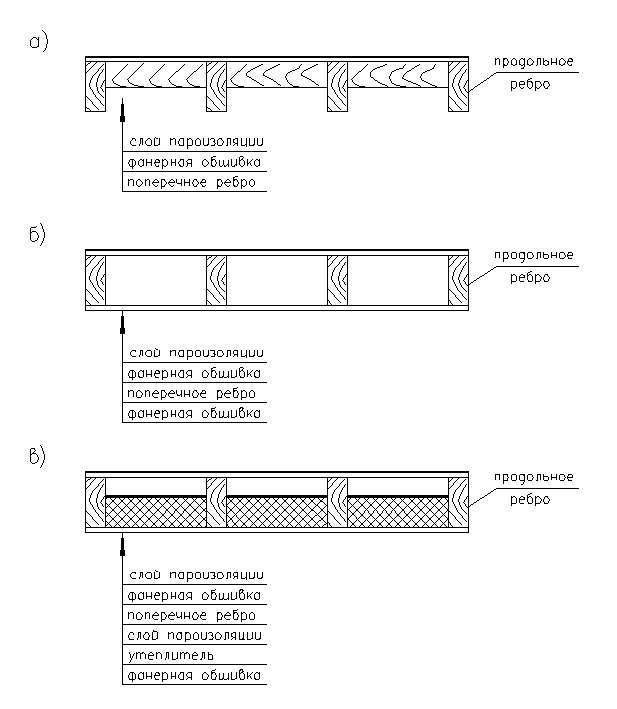

Рис. 2.2. Классификация клефанерных панелей:

а) холодные; б) полутеплые; в) теплые.
