Конструирование прогонов

Разрезной прогон представляет собой однопролётную балку покрытия, опираемую на несущие конструкции покрытия.

Разрезные прогоны перекрывают пролёты до 6 м. Более экономичны разрезные прогоны при пролётах до 4 м.

Сечение прогонов назначают в зависимости от нагрузки, перекрываемого пролёта в соответствии с существующим сортаментом на пиломатериал

(ГОСТ 24454-80) и лесоматериал (ГОСТ 9463-88, ГОСТ 8486-86).

Предварительно высоту сечения прогона назначают равной 1/30…1/40 от пролёта. Наиболее выгодным сечением из условия прочности является отношение ширины сечения к высоте b / h = 5 / 7, а из условия жесткости b / h = 7 / 12.

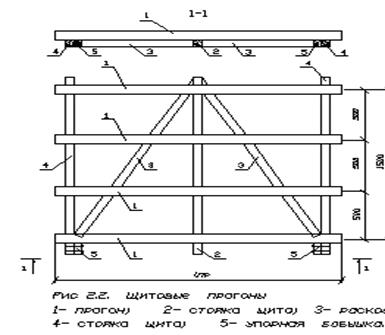

Для ускорения монтажа применяют разрезные прогоны, объединённые скатными связями в монтажный блок (рис. 2.2.).

Шаг прогонов назначается от 0,5 до 1,5 м и зависит от действующих нагрузок на прогон, его пролёта, конструкций кровельного покрытия и ригеля. Например, при применении асбестоцементных волнистых листов обычного профиля шаг прогонов принимается равным 0,5 м; при применении асбестоцементных листов усиленного профиля шаг прогонов принимается равным 1,5 м.

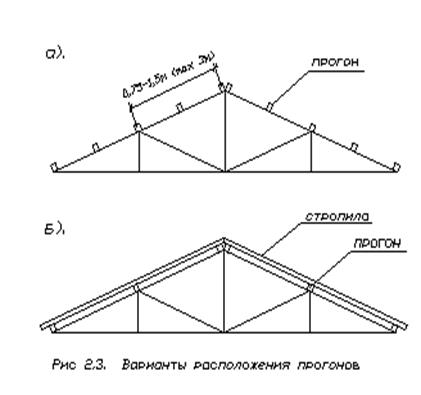

При длине панели верхнего пояса (2…3) м прогоны целесообразно размещать по узлам и симметрично между узлами (рис. 2.3,а). При длине панели верхнего пояса до 6,5 м прогоны можно располагать без привязки к узлам ригеля, так как в этом случае при расчёте панели верхнего пояса сосредоточенная нагрузка от прогона может быть заменена эквивалентной равномерно-распределённой нагрузкой интенсивностью

: кгс/м

где Р – сосредоточенная нагрузка, действующая на ригель через прогон;

a – шаг прогонов, м.

Прогоны могут располагаться только по узлам сквозных конструкций, когда их длина панели не превышает 1,5 м или когда по прогонам укладываются стропила (рис. 2.3,б).

2.2. Расчёт прогонов.

По расчётной схеме разрезные прогоны представляют собой однопролётную балку (рис. 2.4).

Нагрузками на прогон являются постоянные нагрузки

(настил, кровля, прогон) и снег.

В приложении I приведен пример сбора нагрузок на прогон.

Интенсивность рвномерно-распределённой нагрузки на прогон определяют путём умножения нагрузки (нормативной и расчётной), приходящейся на 1 м² поверхности покрытия, на шаг прогонов:

; (1)

, (2)

где и - соответственно нормативная и расчётные нагрузки, приходящиеся на квадратный метр поверхности покрытия, кН/м² (приложение 2);

и - соответственно нормативная и расчётные нагрузки, приходящиеся на метр длины прогона, кН/м;

- шаг прогонов, м.

Расчёт прогонов производят в соответствии с СНиП II.25-80. Деревянные конструкции. Нормы проектирования.

На прочность прогоны рассчитывают по формуле

, (3)

где - максимальный изгибающий момент, кгс. м;

- момент сопротивления сечения прогона, м³;

b – ширина сечения прогона, м;

h – высота сечения прогона, м;

R_и – расчётное сопротивление древесины, принимаемое по [ I, табл. 3,4,5], Мпа.

Прогибы прогонов определяют по формуле

, (4)

где - максимальный прогиб прогона, определяемый без учёта влияния сдвигающих усилий, м;

E = 10000 Мпа (100000кгс/см²) - расчётный модуль упругости древесины (I, п. 3.5);

- момент инерции сечения прогона, см⁴.

Допустимый прогиб для прогонов принимается [ ] =
