Правила образования посадок

1. Можно применять любое сочетание полей допусков, установленных стандартом.

2. Посадки должны назначаться либо в системе отверстия, либо в системе вала.

3. Применение системы отверстия предпочтительней.

4. Следует отдавать предпочтение рекомендуемым посадкам (см. ГОСТ 25347-82),

при этом в первую очередь - предпочтительным.

5. Посадки с 4-го по 7-й квалитеты рекомендуется образовывать путем сопряжения

отверстия на квалитет грубее, чем вал.

Отверстия при прочих равных условиях изготавливаются с большими погрешностями, чем

валы, поэтому и допуск посадки делится не поровну, большая часть отдается отверстию,

меньшая - валу.

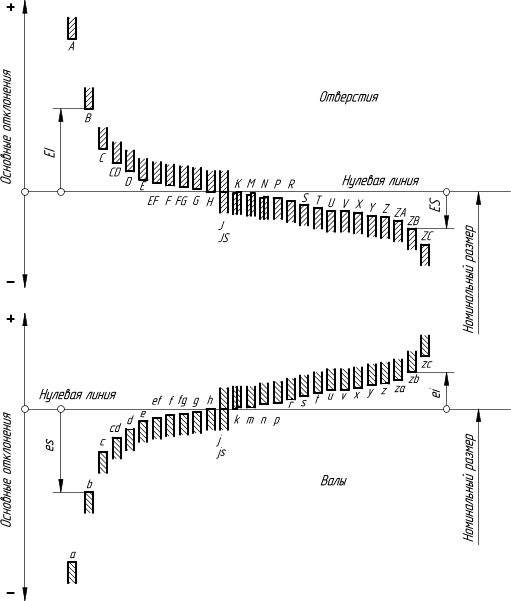

В ЕСДП поле допуска образуется сочетанием основного отклонения и квалитета. Соответственно условное обозначение поля допуска состоит из буквы (букв) основного отклонения и номера квалитета, например:

– поля допусков валов: h6, d8, k7, p9;

– поля допусков отверстий: H8, N9, F7, R10.

По основному отклонению и допуску определяется второе предельное отклонение, ограничивающее данное поле допуска. Если поле допуска располагается ниже нулевой линии, то основным отклонением является верхнее отклонение, а нижнее определяется по формулам:

– для вала:

ei = es – IT; (35)

– для отверстия:

EI = ES – IT. (36)

При расположении поля допуска выше нулевой линии основным отклонением является нижнее отклонение, а верхнее отклонение определяется по формулам:

– для вала:

es = ei + IT, (37)

– для отверстия

ES = EI + IT. (38)

Обозначение поля допуска указывается после номинального размера.

Например: 40a11; 60Н7; 35k8.

Посадка обозначается в виде дроби, в числителе которой указывается обозначение поля допуска отверстия, а в знаменателе – обозначение поля допуска вала.

Например: или Н 7/ к 6.

Обозначение посадки указывается после номинального размера сопряжения, например: .

В ЕСДП допускаются любые сочетания основных отклонений и квалитетов, что позволяет получить большое число различных полей допусков валов и отверстий. Это значительно превышает потребности промышленности. В связи с этим путем отбора была установлена ограниченная номенклатура полей допусков (ГОСТ 25347-82).

Посадки в ЕСДП предусмотрены в системе отверстия и в системе вала.

Система отверстия – это система допусков и посадок, в которой требуемые зазоры и натяги получаются сочетанием различных полей допусков валов с полем допуска основного отверстия.

Примеры посадок в системе отверстия: , , .

Система вала – это система допусков и посадок, в которой требуемые зазоры и натяги получаются сочетанием различных полей допусков отверстий с полем допуска основного вала.

Примеры посадок в системе вала: , , .

Системы отверстия и вала формально равноправны. Однако система отверстия является наиболее предпочтительной, так как она более экономична. Это обусловлено значительно меньшей номенклатурой инструментов для обработки деталей.

5. Нанесение предельных отклонений размеров на чертежах

Нанесение предельных отклонений на чертежах регламентируется ГОСТ 2.307-68. Предусмотрены три способа указания отклонений:

1) числовой:

; ; ; ;

2) условный:

50h7; 60Р8; 150F8; 315е9;

3) смешанный:

; ; .

Если одно из предельных отклонений равно нулю, то его можно не указывать, например: ; .

Размеры сопряжений можно указывать любым из этих способов, например: ; ; .

Посадки H/js; Js/ h - «плотные».

Посадки H/k; K/h - «напряженные».

Посадки H/m; M/h - «тугие».

Посадки H/n; N/h - «глухие»

Посадки H/p; P/h - «легкопрессовые».

Посадки H/r; H/s; H/t и R/h; S/h; T/h - «прессовые средние».

Посадки H/u; H/x; H/z и U/h - «прессовые тяжелые».
