Дуги контекстной диаграммы

В результате должна получиться диаграмма, показанная на рис.2.2.

17. Декомпозируйте основную функцию, показанную на рис.2.2. В результате должна получиться диаграмма, изображенная на рис.2.3. Как видно из рис. 2.3, функцию «Обеспечить защиту информации» составляют функции:

· Управлять доступом;

· Вести регистрацию и учет;

· Шифровать данные;

· Обеспечить целостность.

Для изменения свойств работ после их внесения в диаграмму можно воспользоваться словарем объектов модели. Вызов словаря - Model/Diagram Object Editor... или Dictionary/Activity...

Описав имя и свойства работы в словаре, ее можно будет внести в диаграмму позже с помощью кнопки в палитре инструментов. При этом нельзя удалять работу из словаря, если она используется на какой-либо диаграмме. Если удалить работу из диаграммы, из словаря она не удаляется. Имя и описание такой работы может быть использовано в дальнейшем. Для добавления работы в словарь (Dictionary / Activity) щелкните на пустой строке, внесите имя и свойства работы. Для удаления всех имен работ, не использующихся в модели, щелкните по Purge.

18. Декомпозируйте функции диаграммы А0 (рис.2.3), как показано на рис. 2.4 – 2.7





Рис. 2.2. Контекстная диаграмма модели

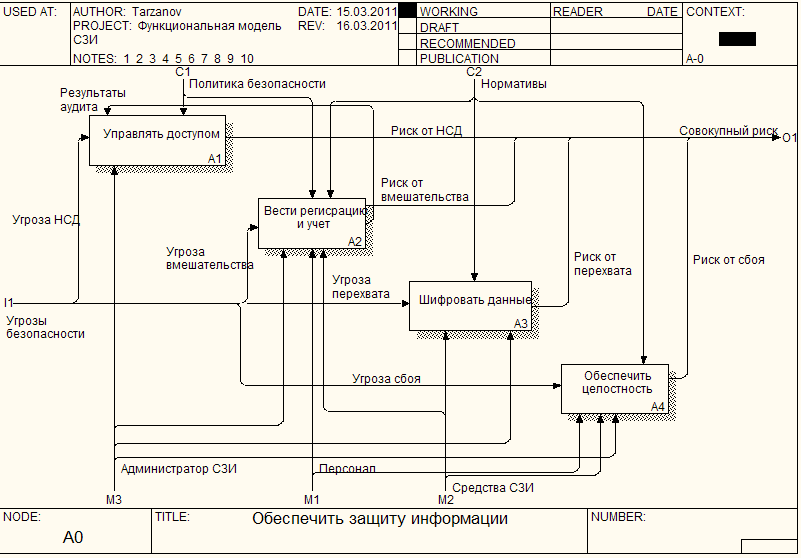

Рис. 2.3. Декомпозиция основной функции

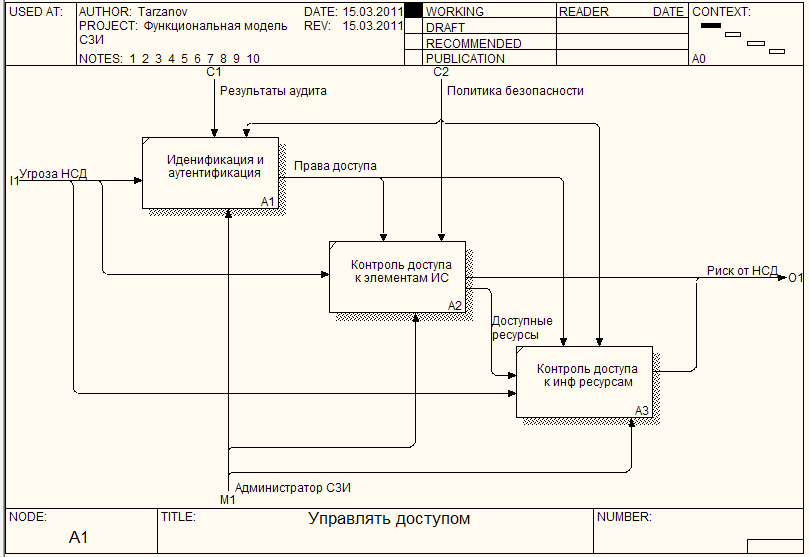

Рис. 2.4. Декомпозиция функции «Управлять доступом»

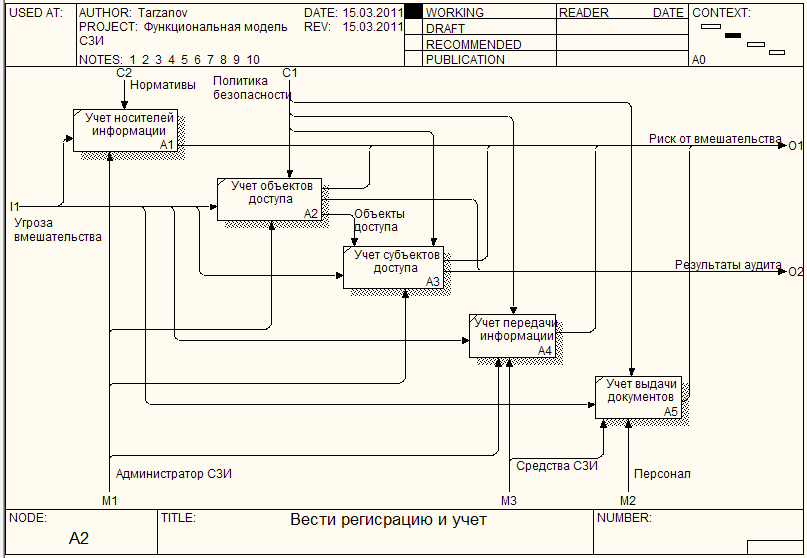

Рис. 2.5. Декомпозиция функции «Вести регистрацию и учет»

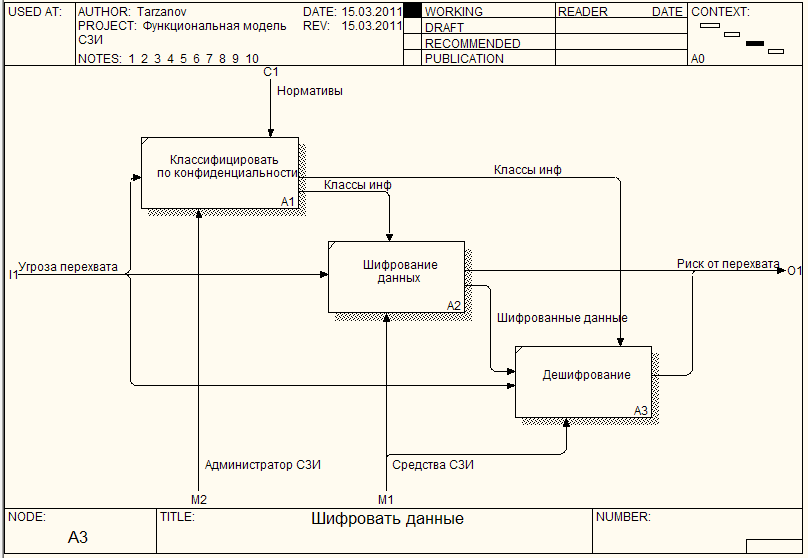

Рис. 2.6. Декомпозиция функции «Шифровать данные»

Рис. 2.7. Декомпозиция функции «Обеспечить целостность»

19. Перейдите на диаграмму А0. В свойствах работ на вкладе Definition по табл. 2.2 заполните требования, которые должны быть реализованы данной функцией для класса защищенности 1А.

Таблица 2.2

Формализованные требования к защите информации от НСД
для АС первой группы

20. Сгенерируйте отчет по этой диаграмме (Tools / Reports / Diagram Object Report), настроив параметры отчета, как показано на рис.2.8.

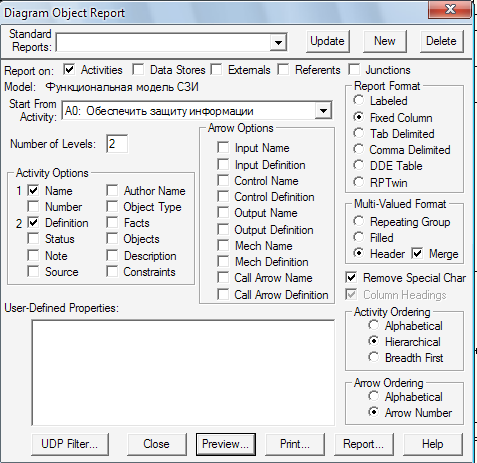

Рис. 2.8. Настройка параметров отчета о требованиях

Результаты отчета можно увидеть, нажав кнопку Preview (рис.2.9).

Рис. 2.9. Отчет о требованиях к СЗИ (фрагмент)

21. Сгенерируйте отчет о распределении обязанностей по функциям СЗИ. Для этого настройте параметры отчета, как показано на рис.2.10.

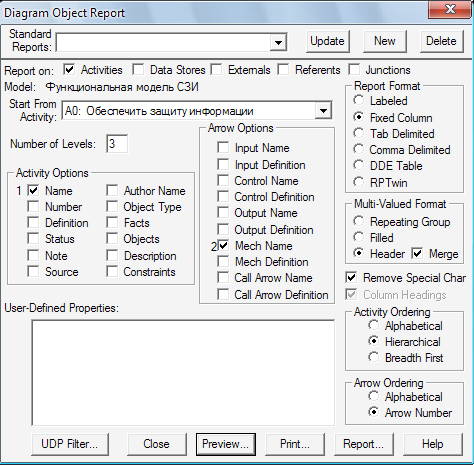

Рис. 2.10. Настройка параметров отчета о распределении
обязанностей

Результаты отчета показаны на рис.2.11.

Рис. 2.11. Отчет о распределении обязанностей (фрагмент)
