Визначення навантажень на міст





таблиця 1





  Назва навантаження Нормативне gf Розрахункове
  Постійні навантаження
    Асфальтобетонне покриття q =9,5· δ · gо·9,81=8·0,07·2,3·9,81=15 12,64кПа 2,0 25,28 кПа
    Бар’єри безпеки (2·2=4) 4кПа 1,1 4,4кПа


Змн.
Арк.
№ докум.
Підпис
Дата
Арк.

401-БА 09124
3

Огорожа (2·1=0,5) 2кПа 1,1 2,2кПа
  Покриття
    Маса настилу q =0,06·10·8 = 4,8 4,8кПа 1,1 5,28кПа
    Маса поперечних балок (сталеві балки 0,05·8·10) 4кПа 1,1 4,4кПа
    Маса головних балок (3·0,12·10) 3,6кПа 1,1 3,96кПа
    Маса в’язей (0,012·8·10) 0,96кПа 1,1 1,056 кПа
  8. І того, постійного навантаження на 1м, головних балок: Нормативне=32,45кПа; Розрахункове=47,476кПа. На одну балку: q=8,11кПа – нормативне; q=11,87кПа – розрахункове.
  Тимчасові навантаження А-8
    а) Смугове навантаження АК б) Зосереджене навантаження Р=78,48кН V=7,84 кН/м     108кН 1,1   1,1     1,1 Р=86,24 кН V=8,62 кН/м   118,8кН
  НГ - 60 59кН/м 1,1 64,9
  Натовп: Р = 3,92 - 0,0196l, кПа 3,9 кПа 1,1 4,3кПа


Мости під навантаження АК необхідно перевіряти на навантаження від однієї осі P = 108 кН.

Змн.
Арк.
№ докум.
Підпис
Дата
Арк.

401-БА 09124
Нормативне вертикальне навантаження від пішоходів на тротуарах беруть у вигляді рівномірного розподіленого з інтенсивністю, кПа:

P = 3,92 - 0,0196l > 1,96,

n*в=10*2100=21000
де l= 1,0 - довжина завантаження тротуару натовпом, м.



Визначаємо кількість кроків між поперечинами. Встановлюємо прольоти поперечних балок. Попередньо приймаємо b=2,1м.

Кількість прольотів - п =L/b= 21/2,1 = 10 – приймаємо п = 10 прольотів.

Встановлюємо крок поперечних балок:

в = 21/10 = 2,1 – приймаємо 2,1 м.

Обраховуємо крайні балки:

b= = = 2,1

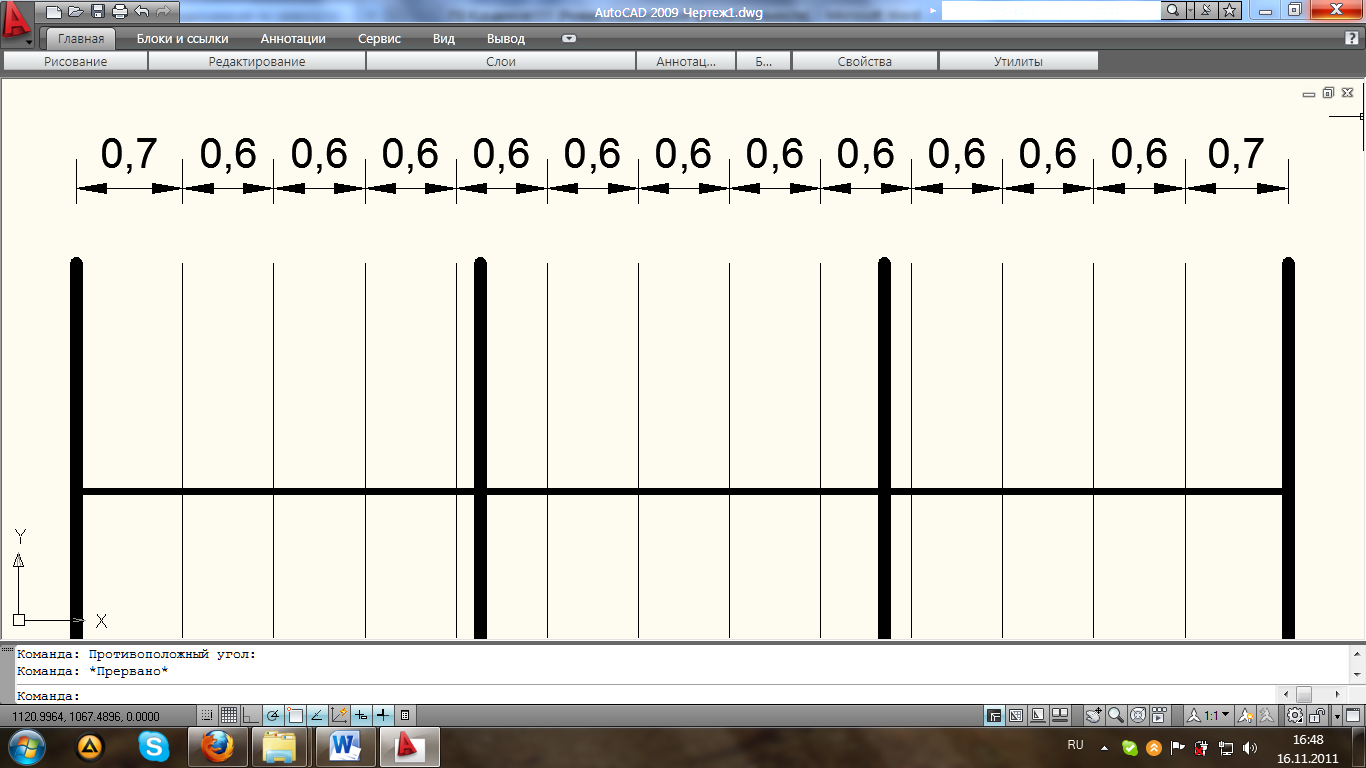

Визначаємо кількість шагів в балках настилу

п = Г/0,6 = 8/0,6=13,33 приймаємо п = 13

Визначаємо а = Г/13 = 8/13=0,61 – приймаємо 0,6 м.

Визначаємо а 1 = (8 – 0,6 * (13 – 2))/2 = 0,7 м.
