V. АКСОНОМЕТРИЯ







57. а). Построить в изометрии вектор АВ перпендикулярный к плоскости XOZ,удаленный на 60 мм от плоскости XOYи на 10 мм от плоскости YOZ;длина вектора 40 мм; б). Построить вектор CD, если точка С имеет координаты ( 45, 50, 10), а точка D задана координатами (15, 50,60).



58. В стандартной прямоугольной изометрии построить проекции окружностей (R = 30 мм), лежащих в плоскостях трехгранника или им параллельных.



59. В стандартной прямоугольной диметрии построить проекции окружностей (R = 40 мм), лежащих в плоскостях трехгранника или им параллельных.

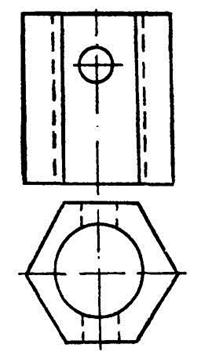

60. Построить приведенную прямоугольнуюдиметрию шестигранной призмы с двумя соосными сквозными отверстиями с вырезом 1/4 части.






61.Построить приведенную диметрию заготовки для шарнира рулевой тяги.

62. Выполнить технический рисунок параллелепипеда. Собственную и падающую тени нанести с помощью шрафировки.




63. Используя приведенную изометрию, по заданным проекциям построить технические рисунки цилиндра и конуса. Для нанесения собственной и падающей тени использовать штриховку.
