НА ЧЕРТЕЖЕ. ОСНОВНАЯ ЗАДАЧА НА ПОВЕРХНОСТИ





II.1. МНОГОГРАННИКИ



23. Построить недостающие проекции точек А, В, С, принадлежащих граням многогранника.



II.2.ЛИНЕЙЧАТЫЕ ПОВЕРХНОСТИ

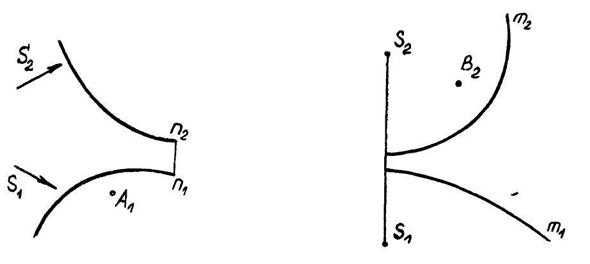

24. Используя принцип образования линейчатых поверхностей, найти недостающую проекцию точки А, принадлежащей поверхности цилиндра, и точки В, принадлежащей поверхности конуса.

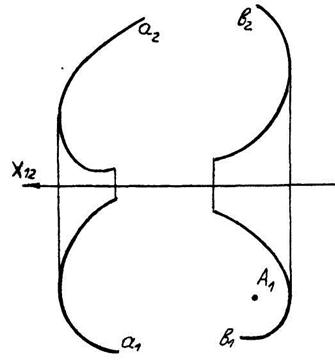

25. Построить недостающую проекцию точки А, принадлежащей поверхности цилиндроида, который задан: а и b - направляющие, П2 -плоскость параллелизма.

II.З. ПОВЕРХНОСТИ ВРАЩЕНИЯ



26. Некоторые части летательного аппарата имеют форму поверхности вращения. Найти недостающие проекции точек, лежащих на этих поверхностях.


27*. Построить недостающие проекции точек К, L, лежащих на поверхности вращения общего вида.



II.4. ВИНТОВЫЕ ПОВЕРХНОСТИ

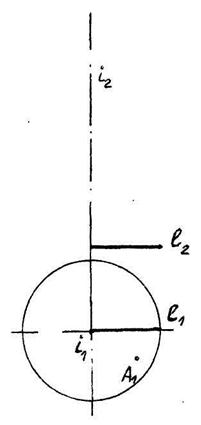

28. Построить каркас прямого геликоида Ф (i, 1, Н=60 мм )из прямолинейных образующих. Определить недостающую проекцию точки А.




29. Построить каркас наклонного геликоида ф (i ,1, Н=60 мм ) из прямолинейных образующих. Определить недостающую проекцию точки В.
