Пересечение плоскости с поверхностью многогранника





Линией пересечения поверхности многогранника плоскостью является плоский многоугольник. Его вершины являются точками пересечения ребер с заданной плоскостью, а стороны — линиями пересечения граней с секущей плоскостью.

Таким образом, построение сечения многогранника плоскостьюсводится к определению точек пересечения прямой с плоскостью илик определению линии пересечения плоскостей.

Плоская фигура, которая получается при пересечении многогранника плоскостью, называется сечением. Построение сечений значительно упрощается, если один из пересекающихся элементов (секущая плоскость или пересекаемая поверхность) занимают проецирующее положение и одна проекция сечения известна.

На рис. 138 показано сечение пирамиды фронтально-проецирующей плоскостью Р. Фронтальная проекция A” сечения совпадает с фронтальным следом PV секущей плоскости. Проведя линии связи до горизонтальных проекций соответствующих ребер многогранника, получим горизонтальную проекцию сечения А'B'C'.

Рис. 138

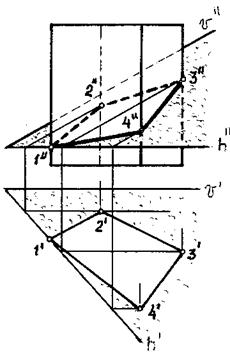

На рис. 139 показано сечение прямой четырехугольной призмы плоскостью общего положения. Секущая плоскость задана двумя пересекающимися прямыми — горизонталью и фронталью. Боковые грани призмы — горизонтально-проецирующие плоскости. Следовательно, горизонтальная проекция сечения известна, она совпадает с горизонтальной проекцией боковых граней и ребер призмы.

Рис. 139



Для построения фронтальной проекции сечения необходимо спроецировать точки 1', 2', 3' и 4', принадлежащие секущей плоскости, на фронтальную проекцию. Воспользуемся какой-либо линией уровня, например фронталью. Проводим через точки 1', 2', 3' и 4' горизонтальные проекции фронталей, а затем строим их фронтальные проекции. В пересечении с соответствующими фронтальными проекциями ребер получим искомые проекции точек пересечения ребер с плоскостью. Соединив полученные точки прямыми в последовательности, которая задана горизонтальной проекцией и определив невидимые участки сечения, закончим построение.
