Шина Hyper Transport

Hyper Transport ранее известная как Lightning Data Transport (LDT) - это двунаправленная последовательно/параллельная, полнодуплексная компьютерная шина с высокой пропускной способностью и малыми задержками шина, способная передавать данные одновременно в двух направлении (вниз- от процессора к чипсету и вверх- в направлении процессора от чипсета).

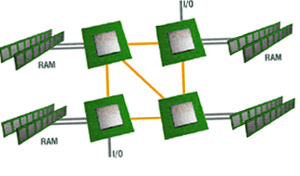

Исторически HyperTransport разрабатывался AMD в качестве процессорной шины нового поколения специально для чипов с интегрированным контроллером памяти (архитектура AMD64). Напомним, что в многопроцессорных системах на основе AMD Opteron подсистема памяти "размазана" по всем процессорам - у каждого есть своя локальная память, подключенная через интегрированный контроллер, и каждый может обращаться к памяти любого другого процессора (рис. 1).

Рис1

Это позволяет увеличить производительность и объем подсистемы памяти (типичного "бутылочного горлышка" SMP-систем) пропорционально числу работающих с нею процессоров, тем самым заметно увеличивая масштабируемость системы¹. Такая архитектура известна уже давно - например, процессоры Silicon Graphics (SGI) в мощных графических станциях. От них архитектура и получила свое название - Non-Uniform Memory Architecture (NUMA). "Неоднородная" она потому, что "накладные расходы" на обращение к разным участкам памяти сильно отличаются: локальная память "быстрая", а память соседа - "медленная", причем чем "дальше" расположен сосед, тем медленнее память. Медлительность является следствием того, что для обращения к соседу требуется проделать целый ряд операций - переслать по межпроцессорной шине запрос, дождаться его выполнения контроллером памяти адресата, вернуть данные по шине обратно. Очевидно, что чем быстрее при этом шина, тем более "однородна" память². Исходя из этих соображений и проектировалась новая шина (тогда еще называвшаяся Lightning Transport), призванная обеспечить пропускную способность не меньшую, чем у оперативной памяти, и минимальные задержки на передачу данных и сообщений.
