Методика эксперимента. Схематическое устройство фоторезистора дано на рис.3

Схематическое устройство фоторезистора дано на рис.3.

Рис.3.

На изолирующую подложку 1 помещается тонкий слой полупроводника 2 (фоточувствительный слой). По краям этого слоя нанесены металлические электроды (контакты) 3. Для предохранения фоточувствительного слоя его покрывают тонкой пленкой лака, прозрачной в области спектральной чувствительности материала. Прибор заключен в закрытый корпус с окном для света. Электроды 3 соединены с клеммами, через которые прибор включается в электрическую цепь последовательно с источником питания.

Основными характеристиками фоторезистора являются вольт-амперная, световая и спектральная.

Вольт-амперной характеристикой называется зависимость тока, протекающего через фоторезистор, от величины приложенного напряжения при постоянном световом потоке :

, (7)

где называется световым током; - темновой ток; - фототок.

В частности, если световой поток равен нулю, то характеристика называется темновой. Из уравнения (7) видно, что вольт-амперная характеристика как темновая, так и при освещении является линейной, поскольку при постоянной температуре и постоянном световом потоке электропроводность не зависит от напряжения. Следует отметить, что в области обычно реализуемых освещенностей световой ток намного больше темнового, т. е. .

Световой характеристикой фоторезистора называется зависимость фототока от величины падающего светового потока при постоянном значении приложенного напряжения . Эту зависимость можно заменить зависимостью от освещенности Е: , называемой часто люкс-амперной характеристикой.

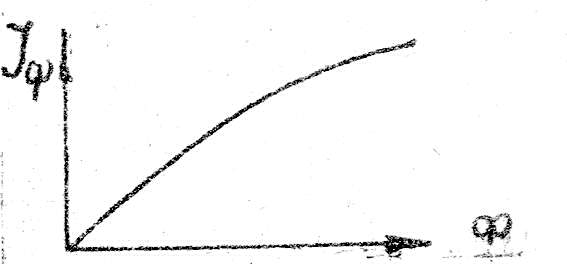

Световая характеристика обычно нелинейная (рис.4). При больших освещенностях увеличение фототока отстает от роста светового потока, намечается тенденция к насыщению. Это объясняется тем, что при увеличении светового потока наряду с ростом концентрации генерируемых носителей заряда растет вероятность их рекомбинации.

Рис.4

Спектральной характеристикой называется зависимость фототока от длины волны при постоянной энергии падающего излучения . Фототок в собственном полупроводнике появляется, начиная с длины волны (рис.5), соответствующей равенству

, (8)

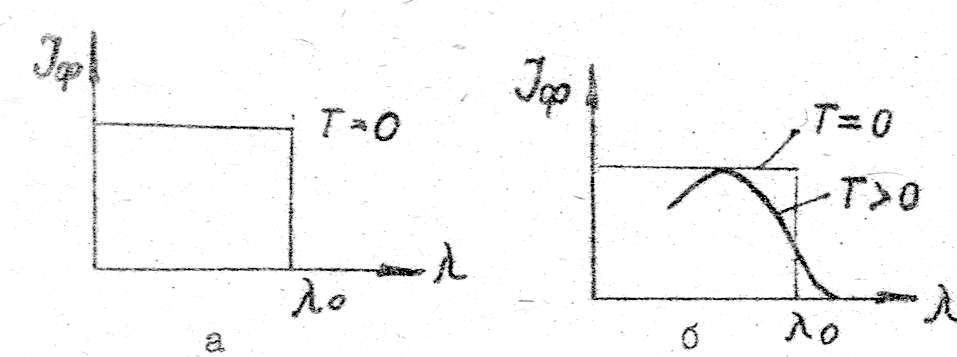

где - ширина запрещенной зоны полупроводника; - край собственного поглощения. Казалось бы, что спектральная характеристика должна иметь вид ступени (рис.5, кривая «а»), но такой вид она могла бы иметь лишь при абсолютном нуле. При повышении температуры тепловое движение "«размывает» край собственного поглощения (рис.5, кривая «б»).

Рис.5

Вблизи края собственного поглощения у некоторых полупроводников возникает так называемое экситонное поглощение, несколько снижающее величину фототока. (Электрон, возбужденный фотоном, покидает валентную зону, но зоны проводимости не достигает; эта система электрон-дырка, связанная кулоновским взаимодействием, и называется экситоном. Экситоны, будучи нейтральными образованиями, вклада в электропроводность не дают.)

С увеличением энергии фотона в реальной спектральной характеристике фототок быстро достигает максимума, а затем начинает уменьшаться (рис.5, кривая «б»), хотя энергии фотона более чем достаточно для возникновения фотопроводимости. Это объясняется тем, что с уменьшением растет коэффициент оптического поглощения, а это приводит к поглощению света в тонком приповерхностном слое вещества, к повышению концентрации неравновесных носителей и соответственно повышенной скорости рекомбинации в этом слое. Другими словами, носители заряда активно рекомбинируют на поверхности, не успевая диффундировать в объеме полупроводника, что приводит к уменьшению фотопроводимости.

Край примесного поглощения , соответствующий равенству

, (9)

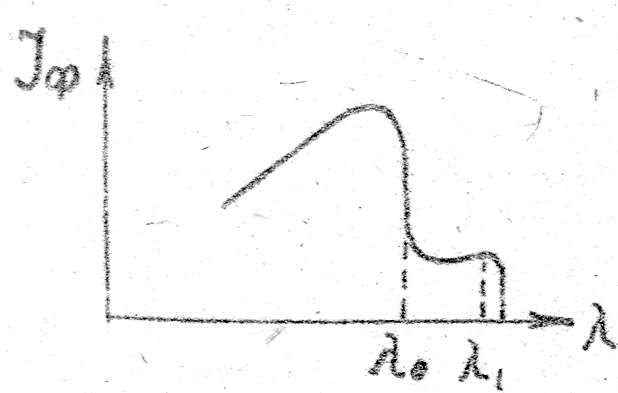

смещается в сторону больших длин волн относительно собственной фотопроводимости (рис.6). Очевидно, что по спектральной характеристике, определив , можно оценить ширину запрещенной зоны полупроводника, из которого сделан фоторезистор, а определив , - энергию активации примеси.

Рис.6

Фоторезистор характеризуется также такими параметрами как интегральная и спектральная чувствительности. Интегральной удельной чувствительностью называется величина фототока, приходящаяся на единицу потока белого света и на единицу напряжения, приложенного к фоторезистору:

. (10)

Если фоторезистор облучается монохроматическим светом, то будет спектральной чувствительностью.

Фоторезисторы находят широкое применение в различных устройствах автоматизации и контроля.
