Разрешающая способность дифракционной решетки

Теперь мы способны понять еще ряд интересных явлений. Например, попробуем использовать решетку для определения длины волны света. На экране изображение щели развертывает­ся в целый спектр линий, поэтому с помощью дифракционной решетки можно разделить свет по составляющим его длинам волн.

Возникает интересный вопрос: предположим, что имеются два источника с несколько разными частотами излучения или не­сколько разными длинами волн; насколько близкими должны быть эти частоты, чтобы по дифракционной картине нельзя было отделить одну частоту от другой? Красные и синие линии четко различаются. А вот если один луч красный, а другой чуть-чуть покраснее, самую малость. Насколько близки они должны быть? Ответ дается величиной, которая называется разрешающей спо­собностью решетки. Ниже мы используем один из способов ее определения.

Предположим, что удалось найти дифракционный максимум для лучей определенного цвета, расположенный под некоторым углом. Если мы изменим длину волны, то и значение фазы (2pdsinq)/l будет иным и максимум, разумеется, возникнет при каком-то другом угле. Именно поэтому красные и синие полосы на экране разделяются. Насколько должны отличаться углы, что­бы мы смогли различить два разных максимума? Если верхушки максимумов совпадают, мы, конечно, не сможем различить их один от другого. Если же максимумы достаточно далеки друг от друга, то на картине распределения света возникают два горба.

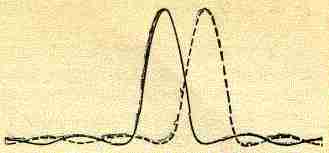

Фиг. 30.6. Иллюстрация крите­рия Рэлея. Максимум одного распределения совпа­дает с минимумом другого.

Чтобы заметить, когда начинает вырисовываться двойной горб, лучше всего воспользоваться простым правилом, называемым обычно правилом (или критерием) Рэлея, (фиг. 30.6). По этому правилу первый минимум на дифракционной картине для одной длины волны должен совпадать с максимумом для другой длины волны. Теперь уже нетрудно вычислить разность длин волн, когда один минимум в точности «садится» на максимум другого пучка. Лучше всего для этого воспользоваться геометрическим способом.

Чтобы возник максимум при длине волны l ', расстояние D (см. фиг. 30.3) должно быть равно nl', а чтобы возник мак­симум порядка m, расстояние D должно быть равно mnl'. Дру­гими словами, (2pd/ l '), sin q=2pm и nd sin q, равное D, есть l ', умноженная на тп, или соответственно mnl'. Если мы хотим, чтобы под тем же углом для другого луча с длиной волны l, появился минимум, расстояние D должно превышать тпl ровно на одну длину волны l, т. е. D= тпl+l =тпl'. Отсюда, полагая l '= l +d l,, получаем

(30.9)

Отношение l /d l, называется разрешающей способностью диф­ракционной решетки; она равна, как видно из формулы, пол­ному числу линий в решетке, умноженному на порядок макси­мума луча. Легко убедиться, что эта формула эквивалентна сле­дующему утверждению: разность частот должна быть равна обратной величине разности времен прохождения для самых крайних интерферирующих лучей

sv=1/T

Полезно запомнить именно эту общую формулу, потому что она применима не только для решеток, но и для любых устройств, тогда как вывод формулы (30.9) связан со свойствами дифрак­ционных решеток.
