Дипольный излучатель

Примем формулу (28.6) в качестве основного закона электро­магнитного излучения, т. е. будем считать, что электрическое поле, создаваемое нерелятивистски движущимся зарядом на дос­таточно больших расстояниях r, имеет вид (28.6). Электрическое поле обратно пропорционально r и прямо пропорционально ускорению заряда, спроектированному на «плоскость зрения», причем ускорение берется не в данный момент времени, а в более ранний (время запаздывания равно r/с). Вся оставшаяся часть главы будет посвящена приложению закона (28.6) к всевозмож­ным явлениям распространения света и радиоволн, таким, как отражение, преломление, интерференция, дифракция и рассея­ние. Закон (28.6) имеет фундаментальное значение и содержит всю необходимую для нас информацию. Остальная часть форму­лы (28.3) только декорация и нужна лишь для того, чтобы по­нять, как и почему возник закон (28.6).

В дальнейшем мы еще вернемся к формуле (28.3), а пока при­мем ее как нечто данное и отметим, что справедливость ее основывается не только на теоретических выводах. Можно при­думать целый ряд опытов, в которых проявлялось бы действие закона (28.3). Для этого необходим ускоряющийся заряд. Стро­го говоря, заряд должен быть одиночным, но, если взять боль­шое количество зарядов, движущихся одинаково, поле предста­вится суммой вкладов отдельных зарядов. Для примера рассмотрим два отрезка проволоки, присоединенных к генератору, как показано на фиг. 28.1. Суть дела в том, что генератор создает разность потенциалов или поле, которое в один момент времени выталкивает электроны из участка А и втягивает их в участок В, а через ничтожно малый промежуток времени действие поля становится обратным и электроны из В перекачиваются обратно в А!

Фиг. 28.1. Высокочастотный генератор раска­чивает электроны в проволоках вверх и вниз.

Так что в этих двух проволочках заряды на участках А и В как бы ускоряются одновременно то вверх, то вниз. Две прово­локи и генератор нужны только в этом устройстве. Окончатель­ный же результат таков, что заряды ускоряются вверх и вниз так, как если бы А и В составляли один кусок проволоки. Отре­зок проволоки, длина которого очень мала по сравнению с рас­стоянием, проходимым светом за один период колебаний, назы­вается электрическим диполъным осциллятором.

Таким образом, у нас есть прибор для создания электриче­ского поля; теперь нам нужен прибор для детектирования электрического поля, но для этого можно взять то же самое уст­ройство — пару проволок А и B! Если к такому устройству при­ложить электрическое поле, возникнет сила, движущая электро­ны по обеим проволокам либо вверх, либо вниз. Это движение фиксируется с помощью выпрямителя, смонтированного между проволоками А и В, а информация передается по тонкой прово­локе в усилитель, где сигнал усиливается и воспроизводится со звуковой частотой путем модуляции радиочастот. Когда детек­тор воспринимает электрическое поле, из громкоговорителя до­носится громкий звук; если поля нет, звука не возникает.

В помещении, где мы детектируем волны, обычно находятся и другие объекты, и электрическое поле тоже раскачивает в них электроны; они колеблются вверх и вниз и в свою очередь воз­действуют на детектор. Поэтому для успешного эксперимента расстояние между источником волн и детектором не должно быть большим, чтобы снизить влияние волн, отраженных от стен и от нас самих. Таким образом, опыт может дать результаты, не вполне точно совпадающие с (28.6), но достаточные для грубой проверки нашего закона.

Включим теперь генератор и прислушаемся к звуковому сигналу. Когда детектор D находится в положении, параллель­ном генератору G в точке 1 (фиг. 28.2), мы услышим громкий сиг­нал (это характеризует большую величину поля). Ту же вели­чину поля мы найдем и для любого азимутального угла q, полу­чаемого вращением вокруг оси G, потому что в нашем опыте ни одно азимутальное на­правление не выделено.

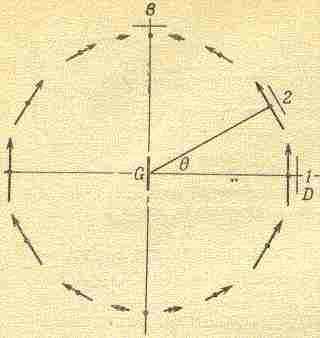

Фиг. 28.2. Измерение электри­ческого поля в точках окружности, центр которой совпадает с поло­жением линейного осциллятора.

С другой стороны, когда детектор находится в точке 3, поле оказывается равным нулю. Так и должно быть. Согласно нашей формуле, поле пропорционально ускорению заряда, спроектированному на пло­скость, перпендикулярную лучу зрения. Когда детектор нахо­дится над генератором в точке 3, заряды движутся к детек­тору и обратно и, следовательно, поле не должно возникнуть. Итак, опыт подтверждает первое высказанное нами правило, что заряды, движущиеся в направлении D и обратно, никакого действия не оказывают. Во-вторых, из формулы следует, что поле перпендикулярно r и лежит в плоскости, построенной на векто­рах G и r; поэтому, поместив D в положение 1 и повернув на 90°, мы сигнала не услышим. Это как раз и означает, что электриче­ское поле направлено по вертикали. Если D смещено на некото­рый промежуточный угол, наиболее громкий сигнал получается при ориентации детектора, указанной на рисунке. Дело в том, что, хотя генератор G и расположен вертикально, создаваемое им поле не будет параллельно направлению самого генератора; эффект определяется составляющей ускорения, перпендикулярной лучу зрения. В положении 2 сигнал оказывается слабее, чем в положении 1 именно из-за эффекта проектирования.
