Отражающая движение створок митрального клапана

· Сплошная линия – норма, пунктирные линии – патология;

· ДВ – движение вперед передней створки митрального клапана при гипертрофии межжелудочковой перегородки, ПС – передняя створка митрального клапана, МС – митральный стеноз, ЗС – задняя створка митрального клапана, ПМК – пролапс митрального клапана.

è ЭхоКГ используется для оценки:

· а) гемодинамики;

· б) размеров камер сердца во время систолы и диастолы;

· в) измерения толщины задней стенки левого желудочка;

· г) измерения толщины межжелудочковой перегородки;

· д) фракции выброса левого желудочка;

· е) градиента давления через суженное отверстие.

è ЭхоКГ используется для диагностики:

· а) пороков сердца;

· б) гипертрофической кардиомиопатии;

· в) перикардиального выпота;

· г) инфекционного эндокардита;

· д) миксомы предсердия;

· е) внутрисердечных тромбов;

· ж) пролапса клапанов.

Максимальные скорости нормального внутрисердечного кровотока (м/с):

è митральный поток (диастола) 0,6-1,3

è трикуспидальный поток (диастола) 0,3-0,7

è легочная артерия (систола) 0,6-0,9

è выходной тракт левого желудочка (систола) 0,7-1,1

è аорта (систола) 1,0-1,7

При митральном стенозе двухмерное изображение позволяет определять величину атриовентрикулярного отверстия. Оценивается также сопутствующая легочная гипертензия и тяжесть поражения правого желудочка (гипертрофия миокарда, объем полости).

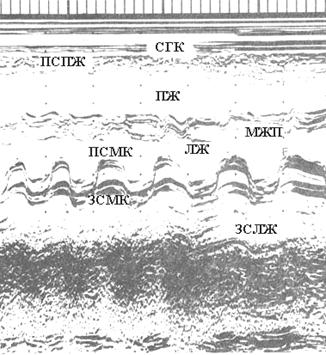

Рис. 8.21. Эхокардиограмма при митральном стенозе

· СГК – стенка грудной клетки, ПСПЖ – передняя стенка правого желудочка, ПЖ – правый желудочек, ПСМК – передняя створка митрального клапана, ЛЖ – левый желудочек, МЖП – межжелудочковая перегородка, ЗСМК – задняя створка митрального клапана, ЗСЛЖ – задняя стенка левого желудочка;

· Движение створок митрального клапана имеет П-образную форму.

Таблица 8.6
