Експериментальна установка. Принцип дії установки полягає в отриманні на екрані осцилографа залежності анодного струму Iа газонаповненої лампи (тріода з підігрівним катодом) від напруги

Принцип дії установки полягає в отриманні на екрані осцилографа залежності анодного струму I _а газонаповненої лампи (тріода з підігрівним катодом) від напруги катод-сітка U _кс при фіксованій напрузі анод-сітка з подальшим вимірюванням напруги в характерних точках.

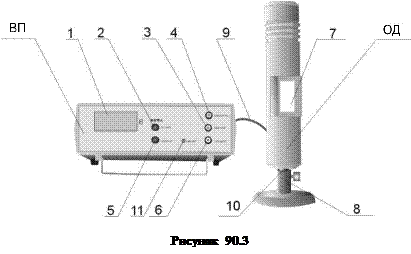

До складу установки входять об'єкт дослідження ОД і вимірювальний пристрій ВП (див. рис. 90.3). Об'єкт дослідження встановлюється в штативі 8 і з'єднується з вимірювальним пристроєм за допомогою кабелю 9.

Об'єкт дослідження виконаний на базі манометричної лампи ПМИ-2, заповненої криптоном. Лампа поміщена в металевий корпус, на підставці якого є стійка 10 для установки її в штатив.

Вимірювальний пристрій виконаний у вигляді конструктивно закінченого виробу. На передній панелі корпусу розташовані елементи управління (виведення резистора установки струму розжарювання «НАКАЛ» 11, і ручки 2 «ГРУБО» і 5 «ТОЧНО» для переміщення мітки), табло індикації 1 напруги катод-сітка і виходи 3 і 6 для підключення осцилографа і його синхронізації 4.

На задній стінці вимірювального пристрою розташовані мережевий вимикач, мережевий шнур, запобіжники, клема заземлення і роз'єм для підключення об'єкту дослідження.

Установка працює таким чином.

З генератора пилкоподібної напруги на об'єкт дослідження подаються імпульси амплітудою приблизно 40В. Крім того на об'єкт дослідження подається також регульована напруга розжарювання U _р і запірна напруга U _зап, які забезпечують нормальний режим роботи лампи. Анодний струм лампи I _а вимірювальним пристроєм перетвориться в напругу пропорційну струму і подається на вхід осцилографа. На екрані осцилографа відображається залежність I _а від напруги U _кс.

Вимірювальний пристрій при цьому формує на екрані осцилографа мітку, яку можна переміщати по екрану осцилографа за допомогою ручок «ГРУБО» і «ТОЧНО». При наведенні мітки на певні точки графіка, що відображається, відбувається збіг опорної напруги і миттєвої пилкоподібної напруги, що дозволяє вимірювати напругу U _кс за допомогою цифрового вимірювача напруги.
