Виньетирование

Если пучки лучей ограничиваются только апертурной диафрагмой, то они полностью заполняют зрачок, как показано на рис.7.2.3. Если внеосевые пучки дополнительно ограничиваются помимо апертурной другими диафрагмами, то зрачок заполняется не полностью (рис.7.2.4). Это дополнительное ограничение или срезание пучков называется виньетированием.

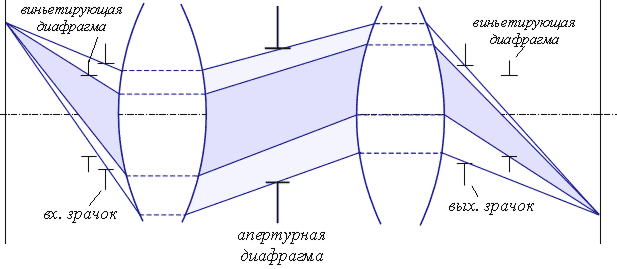

Рис.7.2.4. Виньетирование.

В общем случае область диафрагмы выглядит так, как показано на рис.7.2.5, из которого видно, что пучок срезается сверху на величину , и снизу на величину . Эти величины могут быть равны друг другу, тогда виньетирование симметрично. Если – виньетирование несимметрично.

Рис.7.2.5. Виньетирование (плоскость апертурной диафрагмы).

Коэффициент виньетирования – это отношение размеров срезаемой части диафрагмы к ее радиусу. Коэффициенты виньетирования сверху и снизу вычисляются следующим образом:

(7.2.1)

Внеосевой пучок лучей в случае виньетирования показан на рис.7.2.6.

Рис.7.2.6. Виньетированный пучок лучей.

Достоинства виньетирования:

• способствует уменьшению поперечных габаритов оптической системы,
• исключает из формирования изображения крайние зоны внеосевых пучков (именно они обычно имеют большие и трудно устранимые аберрации).

Недостатки виньетирования:

• уменьшает размеры пучков, следовательно, уменьшает энергию пучка, что приводит к неравномерному распределению освещенности внеосевых зон изображения,
• в дифракционно-ограниченных оптических системах качество изображения определяется дифракцией, причем чем меньше результирующая апертура (размер пучка), тем больше влияние дифракции, то есть ухудшается качество изображения.
