Описание установки. В работе используется экспериментальная установка, блок-схема которой приведена на рис

В работе используется экспериментальная установка, блок-схема которой приведена на рис. 4.4. Установка состоит из источника α-частиц, расположенного на препаратоводителе с микрометрическим винтом - 1, источников электропитания - 2, сцинтилляционного счетчика - 3 и аналого-цифрового преобразователя (АЦП), подключённого к компьютеру - 4.

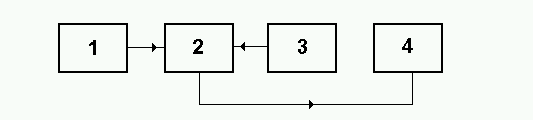

Рис.7.1.4. Блок-схема установки: 1 - измерительная ячейка с источником a - частиц 2 - источники электропитания типа БВНЗ-09 и А-591;

На рис.4.5 изображена конструкция измерительной ячейки, представляющей собой массивный свинцовый контейнер 1, внутри которого (сверху) на подвижном штоке закреплена "таблетка" с нанесенным на ее поверхности небольшим количеством радиоактивного элемента - 2. Перемещение штока осуществляется с помощью винта 3. Положение α -радиоактивного препарата относительно сцинтилляционного счетчика 4 отмечается с помощью миллиметровой линейки 5. Диаметр "таблетки" - 30 мм, диаметр сцинтиллятора - 60 мм.

Рис.4.5. Конструкция измерительной ячейки: 1 - свинцовый контейнер; 2 - подвижный шток с источником a- частиц; 3 - винт-гайка; 4 - сцинтилляционный счетчик;

5 - линейка
