Реальный источник напряжения - источник электрической энергии+ электрическое напряжение на выводах которого зависит от величины электрического тока в нем 5.Представленная схема замещения соответствует... + реальному источнику напряжения
6.Представленная схема замещения соответствует... + идеальному источнику напряжения 7.Представленная схема замещения соответствует... + реальному источнику тока 8.Представленная схема замещения соответствует ... + идеальному источнику тока Представленная схема замещения электрической цепи содержит... + Четыре узла + Семь ветвей + Четыре контура
9.Представленная схема замещения электрической цепи содержит... + Три контура + Три узла + Пять ветвей
10.Измерительный прибор - амперметр имеет... сопротивление и включается... электрической цепи + малое + последовательно с участком
11.Измерительный прибор - вольтметр имеет... сопротивление и включается... электрической цепи + большое + параллельно с участком
12.Сила тока в электрической цепи определяется согласно выражению... +
13.Общее сопротивления цепи при параллельном соединении R1 и R2 согласно графикам вольт-амперных характеристик равно... + RОБЩ = 0,75 Ом
14.Выражению для определения напряжения на участке цепи "ab" соответствует схема... +
15.Выражению для определения напряжения на участке цепи "ab" соответствует схема... +
16.Если к цепи приложено напряжение U = 30 В и при этом сила тока I = 3 mA, то сопротивление цепи составляет... + 10 кОм
17.Выражению для определения напряжения на участке цепи "ab" соответствует схема... +
18.Показание вольтметра при силе тока I = 5 A и R =25 Ом составит... + 125 В
19 .Напряжение Uаб при заданных параметрах схемы равно... + U аб = 0 В
20.Напряжение на нагрузке электрической цепи определяется согласно выражению... +

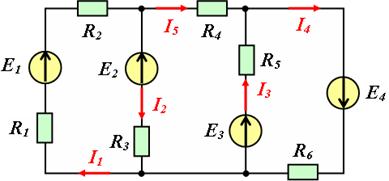

21.Если токи I1 = 10 А, I6 = 22 А, то ток I4 равен... + 12 А
22.Количество уравнений необходимое для расчета электической цепи по законам Кирхгофа составит... + Три уравнения по первому закону и три по второму

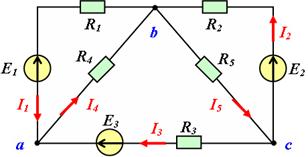

23.Для контура "Е2 - Е3 - R4 - R3" уравнение по второму закону Кирхгофа запишется в виде... +
24.Для узла с токами " I2, I4, I5 " уравнение по первому закону Кирхгофа запишется в виде... +
25.Количество уравнений необходимое для расчета электической цепи по законам Кирхгофа составит... + Два уравнения по первому закону и три по второму
26.Для узла "с" уравнение по первому закону Кирхгофа запишется в виде... +
27.Для контура "Е2 - R2 - R5" уравнение по второму закону Кирхгофа запишется в виде... +
28.Количество уравнений необходимое для расчета электической цепи по законам Кирхгофа составит... + Два уравнения по первому закону и три по второму
29.Для узла "d" уравнение по первому закону Кирхгофа запишется в виде... +
30.Для контура c источниками "Е1,Е2,Е3" уравнение по второму закону Кирхгофа запишется в виде... +

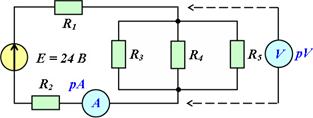

31.Показание амперметра рА при R1= 3 Ом, R2= 6 Ом, R3= R4 = R5 = 9 Ом составит... + 2 А
32.Показание вольтметра рV при R1= 3 Ом, R2= 6 Ом, R3= R4 = R5 = 9 Ом составит... + 6 В
33.Общее сопротивление электрической цепи при R1= 3 Ом, R2= 5 Ом, R3= R4 = R5 = 12 Ом составит... + 12 Ом
34.Общее сопротивление параллельного участка цепи при R1= 3 Ом, R2= 5 Ом, R3= R4 = R5 = 12 Ом составит... + 4 Ом
35.Эквивалентное (общее) сопротивление цепи относительно источника ЭДС составит... + 8 R
36.Эквивалентное (общее) сопротивление цепи составляет... + 7 R
37.При заданных номиналах резисторов R1= 50 Ом, R2= 5 Ом, R3= 10 Ом, R4 = 10 Ом, R5 = 100 Ом напряжения на резисторах будут следующие... + на R 5 - max U, на R 2 - min U
Показание амперметра рА составляет... + 4 А
Показание амперметра рА составляет... + 2 А
Сопротивление Rab при заданных параметрах схемы составляет... + 40 Ом

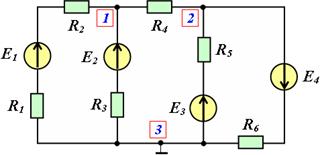

Для узла 1 уравнение по методу узловых потенциалов имеет вид... +

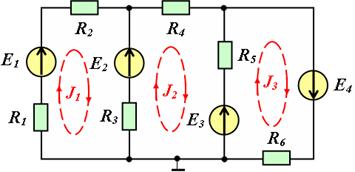

Для контура с током J1 уравнение по методу контурных токов имеет вид... +
Для узла 2 уравнение по методу узловых потенциалов имеет вид... +
Для контура с током J2 уравнение по методу контурных токов имеет вид... +
Напряжение Uab по методу узловых напряжений (потенциалов) определяется согласно выражению... +
Для контура с током J3 уравнение по методу контурных токов имеет вид... +
Для узла 1 уравнение по методу узловых потенциалов имеет вид... +
Для контура с током J2 уравнение по методу контурных токов имеет вид... +
Для узла 3 уравнение по методу узловых потенциалов имеет вид... +
При известных контурных токах J1,J2,J3 ток, протекающий через резистор R5 будет равен... +
При расчете тока I3 по методу эквивалентного генератора эквивалентное сопротивление RЭ составляет... + 3 Ом
При расчете электрической цепи по методу эквивалентного генератора напряжения для определения напряжения Uаб хх справедливо следующее выражение... +
При расчете тока I3 по методу эквивалентного генератора эквивалентное сопротивление R Э составит... +
При расчете тока I3 по методу эквивалентного генератора напряжение Uabxx составит... + 12 В
При расчете электрической цепи по методу эквивалентного генератора напряжение Uabxx, сопротивление RЭ и ток I3 составят... + U abxx = 12 В + I 3 = 1 А + R Э = 4 Ом
Для расчета цепи по методу суперпозиции (наложения) составлены частные схемы. Результирующий ток I3 будет равен... +
Метод суперпозиции используется для... + анализа и расчета линейных электрических цепей с несколькими источниками энергии + анализа и расчета линейных электрических цепей при сложном входном воздействии
Для расчета цепи по методу суперпозиции (наложения) составлены частные схемы. Результирующий ток I2,будет равен... +
Для расчета цепи по методу суперпозиции (наложения) составлены частные схемы. Результирующий ток I1,будет равен... +
Источник через соединительные провода подключен к нагрузке. По выражению можно определить мощность... + потерь в источнике
Источники ЭДС работают в режимах... + Е1 - в режиме потребителя, Е2 и Е3 - в режиме генератора энергии
Источник через соединительные провода подключен к нагрузке. По выражению можно определить мощность... + выделяющуюся в нагрузке
Уравнения баланса мощностей электрической цепи представлено выражением... +
Источник через соединительные провода подключен к нагрузке. Мощность потерь цепи определяется согласно выражению... +
Уравнения баланса мощностей электрической цепи представлено выражением... +

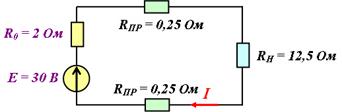

Источник через соединительные провода подключен к нагрузке. Мощность потерь в цепи составит... + 10 Вт
Уравнения баланса мощностей электрической цепи представлено выражением... +

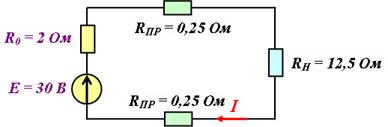

Источник через соединительные провода подключен к нагрузке. Мощность развиваемая источником составляет... + 60 Вт
Уравнения баланса мощностей электрической цепи представлено выражением... +
Источник через соединительные провода подключен к нагрузке. Мощность потерь в проводах составит... + 2 Вт
|
